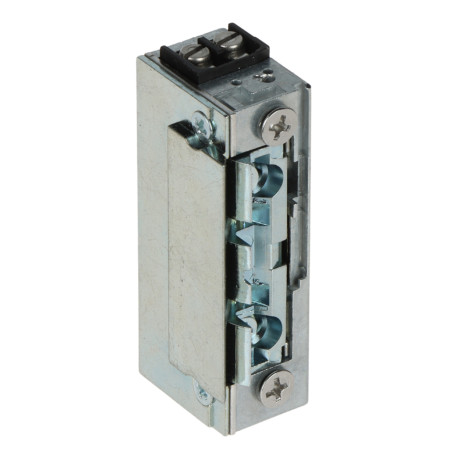

左右開きドア用スリム型ラジアル式通電時開型電気ストライク 24V DC

モデル: BIRA F24R-C

EAN: 6931240049013 SKU: 931049016

• 通電時開型（通電時ロック・非通電時開 - NO）
• ラッチ保護用スライドガイド一体型
• 対称構造（左右開きドア兼用）
• ラジアル式ストライク形状（ハウジング外形からはみ出さない）
• 最大3000 N (300 kg) の高い機械的強度
• 3 mmのストライク調整範囲
• 最大20万サイクルの長寿命
• プロファイルへの取り付けが容易なスリムハウジング

概要

Hartte F-Cシリーズの通電時開型電気ストライクは、信頼性、革新性、そして卓越した取り付けの容易さを兼ね備えた、高度な入退室管理システム向けソリューションです。本モデルの主な利点は、ラッチ保護の役割を果たす一体型スライドガイドです。この設計により、施工者は回転するストライクのためにドア枠の開口部を広げる必要がなく、作業時間を大幅に短縮し、ドアの仕上がりを美しく保つことができます。製品は対称構造を採用しており、ドアのタイプを問わず、左開き・右開きの両方に完全対応するユニバーサル設計です。

もう一つの重要な利点は、ラジアル式のストライク形状です。従来のモデルとは異なり、本デバイスのラッチは小さな半径で回転するため、開扉時に電気ストライクのハウジング外形からはみ出しません。これにより、ドア枠の開口部を小さく抑えることができ、特に狭いアルミ製またはPVC製プロファイルにおいて重要となります。本デバイスは通電時開型（NO - Normally Open）で動作し、非通電時にはドアが解錠状態を維持し、通電時にロックされます。これは、停電時に建物からの安全な避難を優先するセキュリティシステムや避難経路向けに設計されたソリューションです。

堅牢な構造により、最大3000ニュートン（約300 kg）の圧力に対する耐性と、20万回の開閉サイクルという耐久性を保証します。さらに、3 mmの範囲でストライクを調整できるため、錠前のラッチと電気ストライクの間の隙間を精密に解消し、メカニズム全体の静かでスムーズな動作を実現します。Hartte Biraブランドの選択は、最高品質の製造と厳格な安全基準への準拠を保証するものです。

仕様

デバイスタイプ

電磁式通電時開型電気ストライク (NO - Normally Open)

製品シリーズ

Hartte F-Cシリーズ (スライドガイド一体型)

電源電圧

定格24V DC、許容動作範囲20V～26V DC

消費電流

24V DC時100 mAの低消費電流

抵抗値

コイル抵抗230 Ω、24Vシステムでの安定した動作を確保

機械的強度

ストライクへの静的圧力耐性3000 N（約300 kgの重量に相当）

機械的耐久性

20万回の正常な開閉サイクル試験済み

ラッチ構造

ラジアル式 - ラッチがハウジング内で回転するため、ドア枠の外側に切り欠きを追加する必要がない

スライドガイド機能

ハウジング一体型のスライドガイドを内蔵し、ドア枠を保護するとともに開口部を広げずに取り付け可能

調整機能

最大3 mmのストライク隙間調整が可能で、錠前のラッチと完璧に適合

用途

ユニバーサル - 左開きおよび右開きドア専用（対称ハウジング）

連続稼働モード

通電状態での連続稼働に関する情報なし（標準的な通電時開モード）

ロックおよびメモリ

機械的なラッチロック機能や内部メモリ機能は非搭載

適合性および規格

製品は性能宣言およびCE認証を取得しており、欧州の安全基準に適合

同梱物

F24R-C電気ストライク x1

取り付け説明書 x1

寸法・重量

製品寸法: 21 x 34 x 66 mm (奥行 x 幅 x 高さ)

梱包寸法: 30 x 35 x 100 mm (奥行 x 幅 x 高さ)

製品重量: 134 g

梱包重量: 142 g

ダウンロード

• CE宣言
• 安全コンプライアンス
