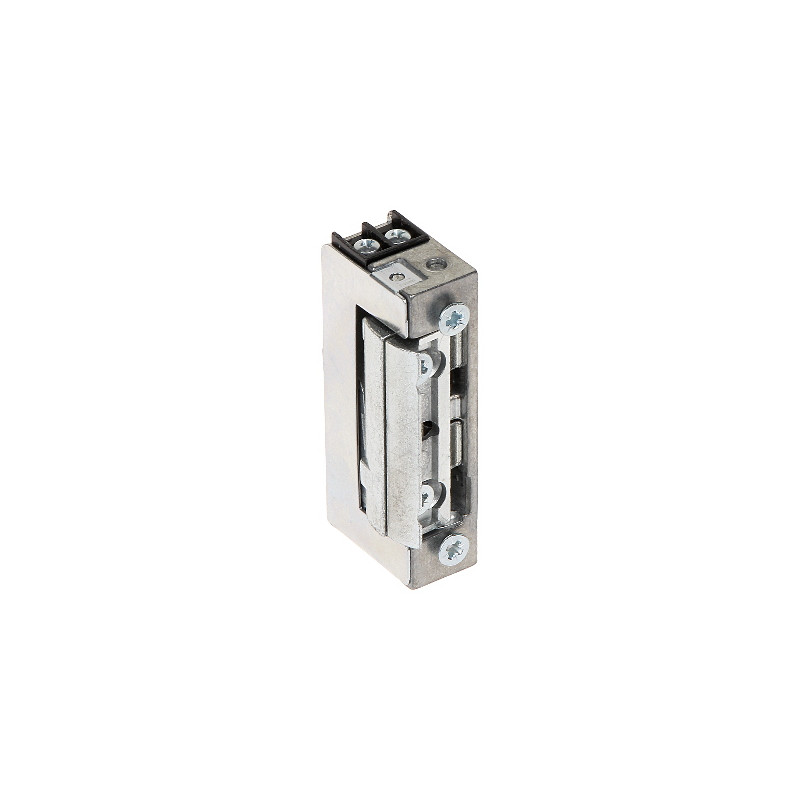

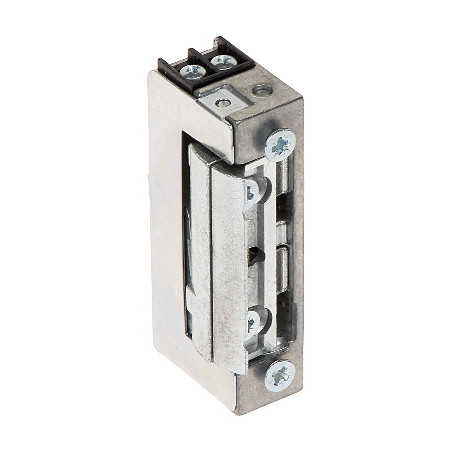

24V DC 通電時施錠型電気ストライク ドア・門扉用 スリムタイプ ラッチ調整機能付き ユニバーサル

モデル: R5-24.13

EAN: 6931240037218 SKU: 931037215

• 通電時施錠（フェイルセーフ）モードで動作 - 電源遮断時に解錠（火災安全対策）
• 左開き・右開きドアの両方に対応するユニバーサル設計
• 数ミリ単位のラッチ隙間調整機能を内蔵
• 最大3000 N (300 kg) の高い耐圧機械強度
• 無制限の通電動作が可能（連続通電対応）
• 最大175 mAの低消費電力
• ラッチ錠およびラッチ・デッドボルト錠との併用に最適
• スリムな金属プロファイルへの取り付けを可能にするコンパクトサイズ

説明

プロ仕様の電気ストライクモデルR5-24.13は、入退室管理システム、インターホン、ビデオドアホンシステム向けに設計された高度なソリューションです。本製品は通電時施錠（フェイルセーフ）モードで動作し、電源が遮断されるとラッチが解錠状態を維持します。これは、緊急時や停電時に建物から安全に避難するための安全システムにおいて重要な機能です。

ストライクの構造は、スリムなプロファイルや金属製形材への取り付けに最適化されており、最新の門扉やオフィスドアに理想的な選択肢です。対称的な設計により、左開き・右開きどちらのドアにも完全に対応しており、設置計画が容易になります。さらに、ラッチの隙間調整機能により、錠前のラッチボルトに合わせて精密な調整が可能で、ドアの閉まり不良や過度なガタつきの問題を解消します。

本製品は最大3000N（約300kg）の機械的圧力に耐える高い耐久性を備えており、強引な侵入試行に対して強固な保護を提供します。連続通電に対応しているため、コイルの過熱リスクなしにタイムコントロールシステムと統合可能です。24V DCで最大175mAという低消費電力により、バッファ電源やバックアップ電源システムにも適しています。R5-24.13モデルは、セキュリティ業界における長年の経験に裏打ちされた信頼性、安全性、耐久性を提供します。

仕様

デバイスタイプ

通電時施錠（フェイルセーフ）型電気ストライク。電源を切ると解錠状態になるため、多くの避難システムで必須とされる仕様です。

定格電圧

24V DC ± 2V。安定化直流電源が必要です。電圧許容範囲により、電源ネットワークのわずかな変動下でも安定した動作が可能です。

消費電流

150 mA ... 175 mA DC。省エネコイルにより、ストライク本体の過度な発熱なしに長時間の動作が可能です。

用途

ユニバーサル：右開きドア / 左開きドア。対称的なハウジングにより、ドアの開閉方向を問わず取り付けが容易です。

機械的強度

ドアにかかる許容荷重は3000 N（約300 kg）です。これにより、侵入試行に対して高い耐性を発揮します。

解除時の圧力

ラッチ解除時の許容圧力は30 Nです。ドアがわずかに張っている状態でも正しく動作します。

ラッチ調整

あり。ラッチの隙間調整機能により、取り付け後にメカニカル錠のラッチボルトと完璧に合わせることができます。

動作時間

無制限。熱損傷のリスクなしに、長時間通電した状態での動作が可能です。

ラッチロック

なし。本通電時施錠モデルには、機械的なラッチロック（スイッチ）はありません。

メモリ機能

なし。電源状態の変化に即座に反応し、内部的なパルス記憶メカニズムは備えていません。

材質

腐食や機械的摩耗に強い高品質金属合金を使用しており、過酷な環境下でも長寿命を保証します。

設置対象

金属形材、アルミニウム、またはPVC製のドアや門扉。オフィスビルの入退室管理システムに最適です。

互換性

市場で入手可能なほとんどの標準的な埋め込み型ラッチ錠およびラッチ・デッドボルト錠と互換性があります。

保証

購入日から2年間（24ヶ月）。購入証明書に基づいて適用されます。

内容物

1x 電気ストライク R5-24.13

1x 取り付けおよび取扱説明書

寸法、重量

製品寸法: 29 x 17 x 68 mm (奥行 x 幅 x 高さ)

梱包寸法: 75 x 35 x 25 mm (奥行 x 幅 x 高さ)

製品重量: 128 g

梱包重量: 138 g
