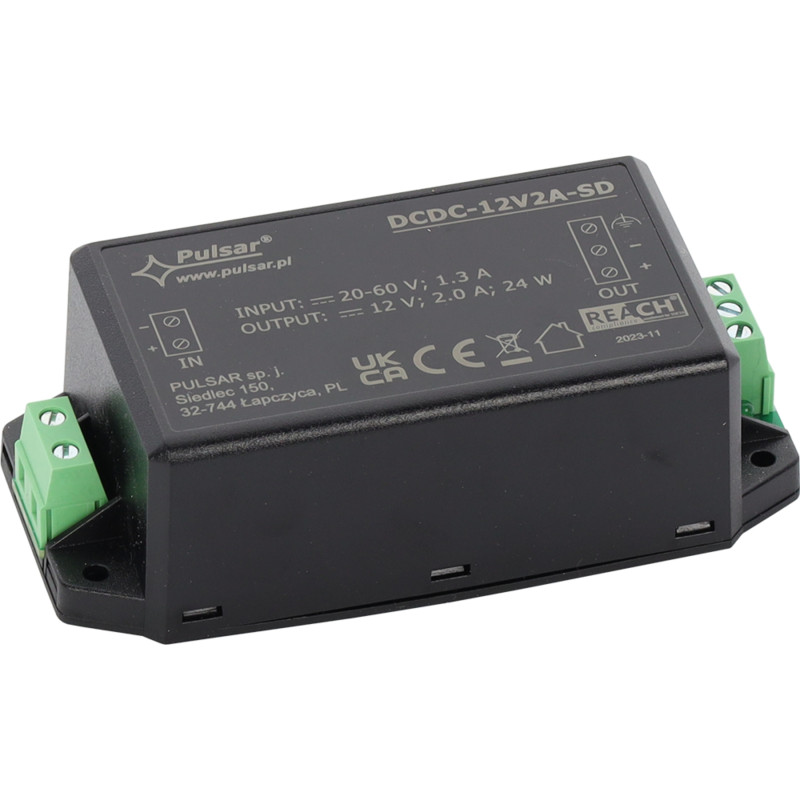

DC/DC降圧コンバータ 20-60Vから12V 2A 24W スイッチング電源モジュール ステップダウンレギュレータ

モデル: PULSAR DCDC-12V2A-SD

EAN: 6931240058923 SKU: 931058928

• 広い入力電圧範囲: 20V - 60V DC
• 安定化出力電圧: 12V DC
• 91%の高いエネルギー効率
• 最大出力電流 2A (24W電力)
• 短絡保護 (SCP) 内蔵
• 過負荷保護 (OLP) 内蔵
• 出力電圧の存在を示すLED光学表示
• 配線が容易な堅牢なネジ端子
• 筐体への取り付けが容易なコンパクトサイズ

説明

この電源コンバータは、精密な12V DC電圧を必要とするデバイスに安定した電力を供給するために設計された、高度なステップダウン（降圧）電子モジュールです。このデバイスは20Vから最大60V DCまでの非常に広い入力電圧範囲を特徴としており、自動化システム、CCTV監視、産業用設備において非常に汎用性の高いソリューションとなっています。最新のスイッチング回路を採用することで、モジュールは91%という非常に高い効率を達成し、エネルギー損失を最小限に抑え、コンポーネントの発熱を抑制します。

本製品の主な利点は、その信頼性と内蔵された保護パッケージです。コンバータには効果的な短絡保護（SCP）および過負荷保護（OLP）が備わっており、緊急時にモジュール自体と接続された受信機の両方を損傷から保護します。コンパクトな筐体により、電気ボックスや専用のハウジングへの取り付けが容易であり、LEDによる明確な表示により、出力電圧の有無をユーザーに知らせるため、システムの診断やメンテナンスが大幅に簡素化されます。

高品質なケーブル端子の採用により、振動による配線の緩みのリスクを排除し、永続的で確実な電気的接続を保証します。本デバイスは、長寿命で安定した動作パラメータを持つコンポーネントを求める設置業者にとって理想的な選択肢です。この製品は、より高い電圧のバスから供給される際に安定した直流電源を必要とするカメラ、センサー、その他のセキュリティシステム要素への電力供給に最適です。高い効率と広い動作範囲が、このモデルの重要な利点です。

仕様

デバイスタイプ

DC/DC降圧スイッチングコンバータモジュール（ステップダウン）

入力電圧範囲

20 V ... 60 V DC - 24Vおよび48Vシステムとの幅広い互換性

出力電圧

12 V DC - 低リップルの安定化電圧

最大出力電流

2 A - 複数の受信機に同時に電力を供給できる電流容量

最大出力電力

24 W - 監視システムおよび自動化システムに最適な電力

エネルギー効率

91% - 発熱を抑える高い効率

短絡保護 (SCP)

あり - 回路短絡時の電子的な出力遮断

過負荷保護 (OLP)

あり - 2Aを超える電流消費に対する保護

最小電圧差 (In-Out)

2 V - 正確な電圧安定化に必要なマージン

光学表示

出力電圧の存在を知らせるLEDインジケータ

コネクタタイプ

入力、出力、接地用のネジ式ケーブル端子（ターミナル）

入力電流

全負荷時最大 1.3 A

用途

低電圧許容デバイスへの電力供給、CCTVカメラ、センサー

保証条件

メーカー2年保証

構造

組み込み用オープン電子モジュール

内容物

1x コンバータ DCDC-12V2A-SD

1x 取扱説明書

寸法、重量

製品寸法: 35 x 110 x 53 mm (奥行 x 幅 x 高さ)

梱包寸法: 40 x 115 x 60 mm (奥行 x 幅 x 高さ)

製品重量: 114 g

梱包重量: 126 g
