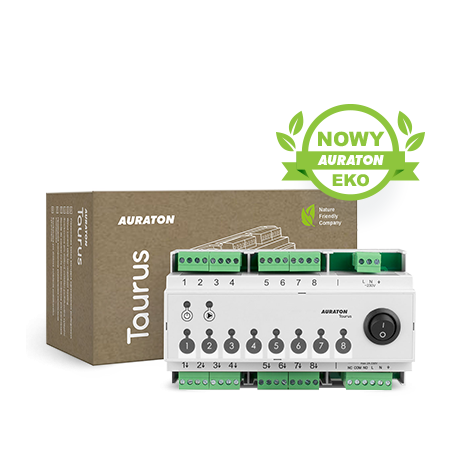

Striscia di controllo per riscaldamento a pavimento 8 zone cablata per attuatori pompa e caldaia CO

Modello: Auraton AUR00TRS00000

EAN: 6931240092316 SKU: 931292317

• 8 zone di riscaldamento indipendenti
• Supporto fino a 3 attuatori AURATON per ogni zona
• Funzione di ritardo all'accensione del dispositivo di riscaldamento (circa 3 min.)
• Controllo della pompa di circolazione C.O. (230V)
• Controllo della caldaia C.O. tramite contatti a potenziale zero
• Montaggio su guida DIN standard
• Morsetti estraibili per facilitare il collegamento dei cavi
• Segnalazione dello stato di funzionamento tramite LED
• Compatibilità con termostati cablati

Descrizione

AURATON Taurus è una striscia di controllo cablata avanzata progettata per la gestione completa dei sistemi di riscaldamento a pavimento. Questo dispositivo funge da punto di controllo centrale che consente una gestione precisa degli attuatori termoelettrici montati sul collettore. Grazie al suo design, la striscia è ideale per l'installazione in armadietti di distribuzione su guida DIN standard, il che facilita notevolmente l'organizzazione del cablaggio e l'estetica del locale caldaia o della centrale termica.

Il vantaggio principale della striscia Taurus è la sua capacità di gestire fino a 8 zone di riscaldamento indipendenti. Ciascuna di queste zone può essere monitorata e gestita da un termostato cablato dedicato, consentendo di ottenere un comfort termico ideale in ogni stanza separatamente. La striscia è stata progettata per la massima funzionalità, offrendo la possibilità di collegare fino a 3 attuatori AURATON (es. modello Vela) per zona, per un totale di 24 attuatori controllabili.

Il dispositivo non solo gestisce i circuiti di riscaldamento, ma controlla anche in modo intelligente il funzionamento della pompa di circolazione del riscaldamento centralizzato e del dispositivo di riscaldamento stesso (caldaia a gas, elettrica o altra fonte di calore). L'uso di contatti a potenziale zero consente un collegamento universale con la maggior parte delle caldaie disponibili sul mercato. Inoltre, la funzione di ritardo all'accensione integrata (circa 3 minuti) protegge la caldaia da cicli di accensione troppo frequenti, prolungando la vita utile dell'intero sistema di riscaldamento.

VANTAGGI DEL PRODOTTO:

- Montaggio facile grazie ai morsetti a vite estraibili, che consentono di preparare il cablaggio prima del collegamento alla striscia.

- Supporto fino a 8 zone di riscaldamento con possibilità di collegare più attuatori a una singola sezione.

- Controllo integrato della pompa C.O. e della caldaia, ottimizzando il funzionamento dell'intero sistema di riscaldamento.

- Il montaggio su guida DIN garantisce stabilità e ordine nell'armadietto di distribuzione.

- Segnalazione LED chiara che informa sullo stato di funzionamento di ogni zona e dei dispositivi esterni.

- Alta qualità costruttiva che garantisce affidabilità in condizioni di lavoro difficili dell'impianto di riscaldamento.

Specifica

Alimentazione

230V AC, 50Hz, 1,5W

Intervallo di temperatura operativa

0 – 40°C

Segnalazione dello stato di funzionamento

LED (separati per ognuna delle 8 zone, pompa e alimentazione)

Numero di zone di riscaldamento

8 sezioni controllate indipendentemente

Capacità di carico del relè

Massimo 250V AC, max. 2 A (contatti a potenziale zero COM, NO, NC)

Capacità di carico uscite testine 230V

Massimo 30 W per zona (supporto fino a 3 attuatori AURATON Vela per zona)

Capacità di carico uscita pompa C.O.

230V AC, massimo 200 W

Ritardo all'accensione

Circa 3 minuti per il relè e la pompa (protezione della fonte di calore)

Grado di protezione

IP20

Luogo di montaggio

Guida DIN nell'armadietto di distribuzione

Logica di controllo

Il dispositivo dispone di un modulo logico integrato che analizza i segnali dei termostati ambiente cablati. Quando viene richiesta calore da una qualsiasi zona, la striscia apre gli attuatori termoelettrici corrispondenti. Dopo il tempo di ritardo (3 minuti), viene attivata l'uscita della pompa di circolazione e il contatto a potenziale zero che controlla la caldaia. Questa sequenza assicura che la pompa non funzioni con circuiti chiusi, proteggendola da danni e aumentando l'efficienza energetica del sistema. L'interfaccia è puramente hardware, basata su chiari indicatori LED, eliminando la necessità di una configurazione software complessa.

Connettori

Sistema di terminali a vite estraibili (morsettiere), che consente una manutenzione rapida e un facile collegamento di cavi con sezione adatta agli standard di installazione.

Contenuto

1x Striscia di controllo cablata TAURUS AURATON

1x Manuale d'uso e montaggio

Dimensioni, Peso

Dimensioni prodotto: 60 x 165 x 95 mm (Prof. x Largh. x Alt.)

Dimensioni imballaggio: 85 x 200 x 115 mm (Prof. x Largh. x Alt.)

Peso prodotto: 550 g

Peso con imballaggio: 720 g
