מתג PoE בעל 5 יציאות במארז חיצוני IP56 לטווח ארוך 280 מטר ספק כוח 60W ערכת CCTV IP

דגם: ATTE IP-5-11-L2

EAN: 6931240062005 SKU: 931062007

• ערכת מתג PoE עם ספק כוח במארז חיצוני IP56
• מצב LONG RANGE המאפשר שידור עד 280 מטר
• תמיכה בתקני PoE 802.3af/at ו-Passive PoE
• הספק כולל של ספק הכוח 60W
• תכנון מודולרי המקל על שירות ושדרוג
• 11 מעברי כבלים עם אטמים כלולים בערכה
• אפשרות לחיבור מדורג של מכשירים דרך יציאת LAN 5
• ניהול עצמאי של מתח PoE לכל יציאה

תיאור

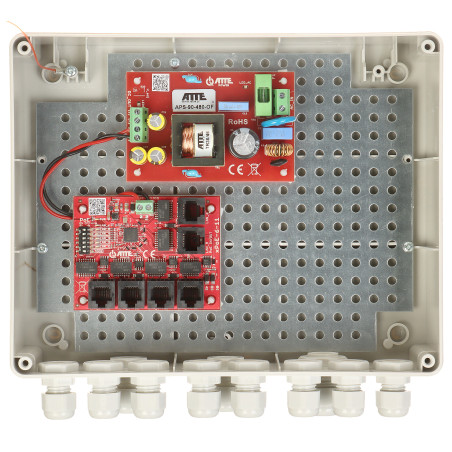

ערכת IP-5-11-L2 היא פתרון מקצועי המיועד למערכות טלוויזיה במעגל סגור IP, המשלב פונקציונליות של מתג PoE מתקדם וספק כוח ממותג יעיל. לב הערכה הוא מודול המתג XPOE-6-11-OF, הפועל בשילוב עם ספק הכוח APS-90-480-OF. המערכת כולה סגורה במארז חיצוני עמיד מסוג ABOX-L2, המתאפיין בדרגת אטימות גבוהה IP56, המאפשרת התקנה בטוחה של המכשיר מחוץ למבנים, ללא חשש מהשפעות תנאי מזג אוויר קשים כגון גשם או אבק.

אחד היתרונות המרכזיים של מכשיר זה הוא מצב העבודה החדשני LONG RANGE. הוא מאפשר הגדלה משמעותית של מרחק שידור הנתונים ואספקת מתח ה-PoE – עד 280 מטר ביציאות LAN 1 עד LAN 4. זהו פתרון אידיאלי במצבים שבהם יש להתקין מצלמות IP במרחק רב ממוקד הרשת הראשי. עם זאת, יש לזכור כי במצב זה רוחב הפס עבור יציאות אלו מוגבל ל-10 Mbps, ערך המספיק בהחלט עבור רוב זרמי הווידאו ממצלמות אבטחה.

הערכה מציעה סך של 6 יציאות RJ45, מתוכן 5 תומכות בטכנולוגיית PoE (802.3af/at ו-Passive PoE), ויציאה אחת משמשת כיציאת Uplink לחיבור לשאר הרשת. התכנון המודולרי של הערכה הוא יתרון חשוב נוסף – הוא מקל לא רק על ההתקנה, אלא גם על עבודות תחזוקה אפשריות או שדרוג עתידי של המערכת. הודות למערכת הרכבה מבוססת רשת, ניתן להוסיף בקלות מודולים נוספים של היצרן ATTE בתוך המארז. מארז ה-ABOX-L2 תוכנן מתוך מחשבה על המתקין, ומציע 11 מעברי כבלים עם אטמים, מה שמבטיח סדר ואטימות של הכבלים היוצאים. בבחירת ערכה זו, אתם מקבלים תחנת אספקת מתח ושידור מלאה ומוכנה לעבודה, המבטיחה יציבות של מערכת ניטור ה-IP שלכם בכל תנאי.

מפרט

תקן

IP

יציאות LAN

1x RJ45 10/100 Base-T (Uplink), 5x RJ45 10/100 Base-T + PoE (802.3af/at) / Passive PoE

מהירות שידור

10 / 100 Mb/s (משא ומתן אוטומטי)

הספק יציאה מרבי (Passive PoE)

40 W (יציאות LAN1-LAN4), 60 W (יציאת LAN5)

הספק יציאה מרבי (802.3af/at)

30 W ליציאה (LAN1-LAN5)

הספק כולל מרבי

60 W

מצבי עבודה

תקן: 100 מ' @ 10/100 Mb/s (LAN1-LAN6); Long Range: 280 מ' @ 10 Mb/s (LAN1-LAN4), 100 מ' @ 10/100 Mb/s (LAN5-LAN6)

הגנות

הגנה אלקטרונית מפני עומס יתר וקצר לכל ערוץ PoE

ספק כוח

190 ... 260 V AC - הדקי כבלים (ספק כוח ממותג APS-90-480-OF)

נצילות ספק הכוח

> 90%

מארז

ABOX-L2, פלסטיק, דרגת אטימות IP56

מעברי כבלים

11 אטמים (10 x M16 + 1 x M20)

מערכת הרכבה

מערכת הרכבה מבוססת רשת למודולים בתוך המארז

חיווי LED

Power (מתח), LAN (פעילות יציאות)

טמפרטורת עבודה

-25 °C ... +50 °C

תוכנה ופונקציות

המכשיר IP-5-11-L2 הוא מתג לא מנוהל (L2 unmanaged), מה שאומר שאין לו ממשק אינטרנט מורכב או אפליקציה ייעודית להגדרה לוגית. התוכנה והלוגיקה שלו מוטמעות בשכבת החומרה של מודול ה-XPOE-6-11-OF. הפונקציונליות המרכזית הנשלטת על ידי החומרה היא מצב ה-Long Range החכם, המייעל את פרמטרי השידור כדי להשיג מרחק של 280 מטר. בנוסף, המכשיר מבצע פונקציית זיהוי אוטומטי של מקלטי PoE התואמים לתקן 802.3af/at, מה שמונע נזק למכשירים שאינם תומכים באספקת מתח דרך כבל הרשת. ניהול המתח של יציאות בודדות מתבצע פיזית באמצעות מגשרים (jumpers) להגדרה על לוח האם של המודול.

תוכן

1x מודול מתג XPOE-6-11-OF

1x ספק כוח ממותג APS-90-480-OF

1x מארז חיצוני ABOX-L2

1x סט אטמי כבלים

1x מדריך למשתמש

מידות, משקל

מידות המוצר: 96 x 248 x 198 מ"מ (עומק x רוחב x גובה)

מידות האריזה: 110 x 280 x 235 מ"מ (עומק x רוחב x גובה)

משקל המוצר: 1020 גרם

משקל עם אריזה: 1148 גרם
