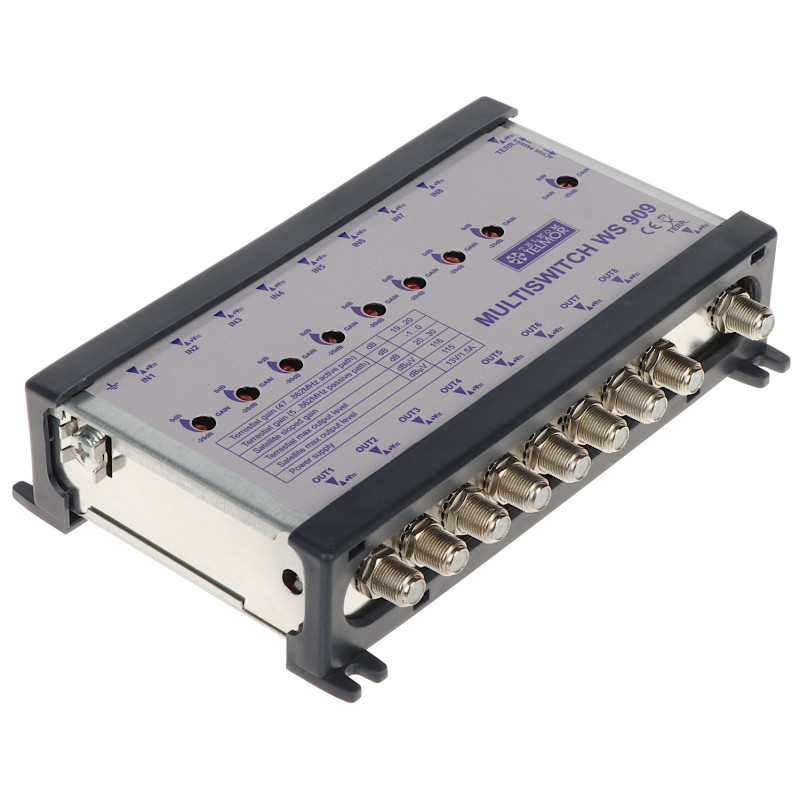

Amplificateur de ligne multiswitch 9 entrées / 9 sorties

Modèle : TELMOR WS-909

EAN : 6931240068939 SKU : 931068932

• Réglage indépendant du gain pour les voies SAT et TV
• Niveau de sortie du signal très élevé
• Réglage progressif du gain dans la plage 0-20 dB
• Correction intégrée de la caractéristique du câble (10 dB)
• Choix du mode de fonctionnement ACTIF/PASSIF pour la voie TV terrestre
• Transfert de la tension d'alimentation (DC-Pass) des sorties vers les entrées sur la voie SAT
• Prise en charge des installations à 9 voies (HotBird + ASTRA)

Description

Le WS-909 est un amplificateur de ligne multiswitch professionnel, conçu pour fonctionner dans des installations satellites étendues à 9 voies (prise en charge des systèmes HotBird + ASTRA). L'appareil constitue un élément clé de l'infrastructure dans les situations nécessitant la mise en cascade d'un grand nombre de multiswitchs ou la compensation de l'atténuation du signal sur de très longues distances de câbles coaxiaux entre l'antenne et les points de distribution du signal. Grâce à l'utilisation de circuits électroniques avancés, l'amplificateur assure un fonctionnement stable et une transmission de haute qualité du signal SAT et TV terrestre. L'un des principaux avantages du modèle WS-909 est la correction intégrée de la caractéristique du câble, qui permet un ajustement précis de la pente de la caractéristique (10 dB), ce qui est essentiel pour les longs trajets de câbles. L'appareil se caractérise par un niveau de sortie maximal du signal très élevé, ce qui permet d'installer l'amplificateur à proximité de l'antenne satellite sans risque de saturation du signal. L'utilisateur dispose d'un réglage indépendant du gain pour les voies SAT et TV, offrant un contrôle total sur la qualité du signal dans toute l'installation. Une construction robuste et une disposition réfléchie des connecteurs en font une solution fiable et facile à installer, idéale pour les installateurs professionnels de systèmes RTV/SAT.

Spécifications

Entrées

8x 950 MHz ... 2150 MHz (SAT), 1x 47 MHz ... 862 MHz (TV), 1x Prise DC 2.1/5.5mm (alimentation)

Sorties

8x 950 MHz ... 2150 MHz (SAT), 1x 47 MHz ... 862 MHz (TV)

Gain SAT

20 dBi ... 30 dBi (avec pré-correction de câble)

Gain TV

20 dBi (avec pré-correction de câble)

Réglage du gain SAT

0 dB ... 20 dB (progressif)

Réglage du gain TV

0 dB ... 20 dB (progressif)

Niveau de sortie maximal SAT

115 dBµV

Niveau de sortie maximal TV

116 dBµV

Alimentation des préamplificateurs

Oui

Caractéristiques sélectionnées

Réglage indépendant du gain pour les voies SAT/TERR, Gain très élevé, Réglage progressif du gain, Choix possible du mode de fonctionnement ACTIF/PASSIF pour la voie TERR, Transfert de la tension d'alimentation (DC-Pass) des sorties vers les entrées sur la voie SAT

Alimentation

13V DC / 1.5A (alimentation non incluse), alimentation fournie depuis les sorties

Garantie

3 ans

Fabricant / Marque

TELMOR

Contenu

1x Amplificateur de ligne multiswitch WS-909

Dimensions, Poids

Dimensions du produit : 40 x 170 x 115 mm (P x L x H)

Dimensions de l'emballage : 52 x 200 x 195 mm (P x L x H)

Poids du produit : 450 g

Poids avec emballage : 522 g
