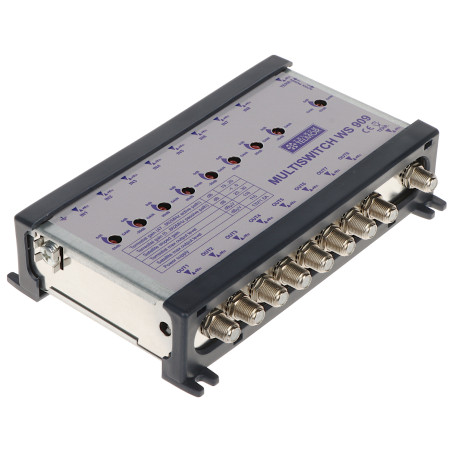

Multiswitch-busforstærker 9 indgange / 9 udgange

Model: TELMOR WS-909

EAN: 6931240068939 SKU: 931068932

• Uafhængig forstærkningsregulering i SAT- og TV-stier
• Meget højt udgangssignalniveau
• Trinløs forstærkningsregulering i området 0-20 dB
• Indbygget kabelkarakteristik-korrektion (10dB)
• Mulighed for valg af driftstilstand AKTIV/PASSIV for terrestrisk TV-sti
• Overførsel af forsyningsspænding (DC-Pass) fra udgange til indgange i SAT-stien
• Understøttelse af 9-stis installationer (HotBird + ASTRA)

Beskrivelse

WS-909 er en professionel multiswitch-busforstærker, designet til drift i omfattende 9-stis satellitinstallationer (understøttelse af HotBird + ASTRA-systemer). Enheden er et nøgleelement i infrastrukturen i situationer, der kræver kaskadekobling af et stort antal multiswitche eller kompensation af signaldæmpning på meget lange koaksialkabler mellem antennen og signaldistributionspunkterne. Takket være anvendelsen af avancerede elektroniske kredsløb sikrer forstærkeren stabil drift og høj kvalitet af SAT- og terrestrisk TV-signaltransmission. En af hovedfordelene ved WS-909-modellen er den indbyggede kabelkarakteristik-korrektion, som muliggør præcis justering af karakteristikkens hældning (10dB), hvilket er nødvendigt ved lange kabeltræk. Enheden er kendetegnet ved et meget højt maksimalt udgangssignalniveau, hvilket tillader montering af forstærkeren tæt på satellitantennen uden risiko for signaloverstyring. Brugeren har mulighed for uafhængig forstærkningsregulering i SAT- og TV-stierne, hvilket giver fuld kontrol over signalkvaliteten i hele installationen. Den robuste konstruktion og det gennemtænkte stiklayout gør det til en pålidelig og letinstalleret løsning, ideel til professionelle installatører af RTV/SAT-systemer.

Specifikation

Indgange

8x 950 MHz ... 2150 MHz (SAT), 1x 47 MHz ... 862 MHz (TV), 1x DC-stik 2.1/5.5mm (strømforsyning)

Udgange

8x 950 MHz ... 2150 MHz (SAT), 1x 47 MHz ... 862 MHz (TV)

SAT-forstærkning

20 dBi ... 30 dBi (med kabel-prekorrektion)

TV-forstærkning

20 dBi (med kabel-prekorrektion)

SAT-forstærkningsregulering

0 dB ... 20 dB (trinløs)

TV-forstærkningsregulering

0 dB ... 20 dB (trinløs)

Maksimalt SAT-udgangsniveau

115 dBµV

Maksimalt TV-udgangsniveau

116 dBµV

Strømforsyning til forforstærkere

Ja

Udvalgte funktioner

Uafhængig forstærkningsregulering i SAT/TERR-stier, Meget høj forstærkning, Trinløs forstærkningsregulering, Muligt valg af driftstilstand AKTIV/PASSIV for TERR-sti, Overførsel af forsyningsspænding (DC-Pass) fra udgange til indgange i SAT-sti

Strømforsyning

13V DC / 1.5A (strømforsyning medfølger ikke), strømforsyning leveres fra udgangssiden

Garanti

3 år

Producent / Mærke

TELMOR

Indhold

1x Multiswitch-busforstærker WS-909

Dimensioner, Vægt

Produktdimensioner: 40 x 170 x 115 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 52 x 200 x 195 mm (Dybde x Bredde x Højde)

Produktvægt: 450 g

Vægt med emballage: 522 g

Zum Download

• CE-erklæring
• SIKKERHEDSOVERHOLDELSE
