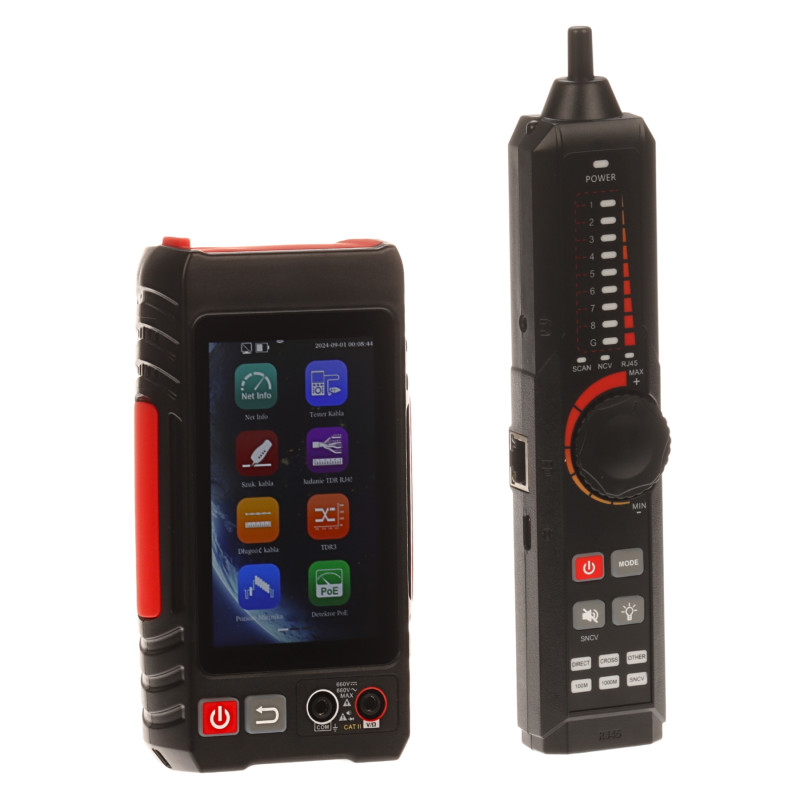

Monitoiminen verkkokaapelitesteri kosketusnäytöllä ja TDR-toiminnolla

Malli: Delta CS-NT64D

EAN: 6931240096963 SKU: 931096967

• 4-tuumainen kosketusnäyttö, resoluutio 800x480 px
• RJ45-, RJ11- ja koaksiaalikaapeleiden tuki
• Edistynyt TDR-testi (parin tila, pituus, vaimennus, impedanssi)
• PoE-diagnostiikka (802.3bt/at/af-protokollien tunnistus, tehon mittaus)
• PING-testi ja IP-verkon skannaus
• Testiraporttien luominen PDF-tiedostona
• Sisäänrakennettu taskulamppu ja optinen tehomittari (OPM)
• Digitaalinen yleismittari ja HD-videosignaalin tason mittari

Kuvaus

CS-NT64D on edistynyt, monitoiminen verkkokaapelitesteri, joka on suunniteltu CCTV-valvontajärjestelmien, strukturoidun kaapeloinnin ja yleisten pienjänniteasennusten ammattilaisille. Laite on välttämätön työkalu päivittäisessä huoltotyössä, mahdollistaen verkkoinfrastruktuurin nopean ja tarkan diagnostiikan. Testeri mahdollistaa johdinjärjestyksen tarkistamisen, jatkuvuuden testauksen, oikosulkujen havaitsemisen sekä tarkan kaapelin pituuden mittauksen, mikä lyhentää merkittävästi vianetsintään kuluvaa aikaa. Sisäänrakennettujen edistyneiden toimintojen ansiosta laite tukee myös kaapeleiden tunnistamista nipusta sekä verkkoporttien diagnostiikkaa.

Laite on varustettu suurella, selkeällä 4-tuumaisella kosketusnäytöllä, joka takaa intuitiivisen käytön ja nopean pääsyn kaikkiin mittaustoimintoihin. Testeri tarjoaa laajat diagnostiikkaominaisuudet, mukaan lukien TDR-testit RJ45-kaapeleille, portin nopeuden tunnistus (1 Gbps / 100 Mbps), PING-testit sekä edistynyt PoE-diagnostiikka, mukaan lukien jännitteen ja tehon mittaus reaaliajassa. Lisäetuna on mahdollisuus luoda ammattimaisia testiraportteja PDF-muodossa, mikä on erittäin hyödyllistä asennusten dokumentoinnissa. Vankka rakenne, sisäänrakennettu taskulamppu ja pitkä akunkesto tekevät CS-NT64D-laitteesta luotettavan kumppanin kaikissa kenttäolosuhteissa.

Tekniset tiedot

Testattavat kaapelit

STP / UTP RJ45 (8P8C), RJ11 (6P4C), koaksiaalikaapeli

Virtalähde

Testeri: Li-Ion-akku 3.7V / 4000mAh; Anturi: Li-Ion-akku 3.7V / 2000mAh; Mukana 2x USB-C / USB-A-kaapeli

Akun kesto

6h (testeri), 12h (anturi)

Näyttö

4-tuumainen kosketusnäyttö, 800 x 480 px

TDR-testi - RJ45

Parin tila, pituus (max 180m), vaimennus, heijastuskerroin, impedanssi

PoE-testi

IEEE802.3bt/at/af- ja ei-standardien protokollien tunnistus, jännitteen/pinnien/napaisuuden mittaus, teho reaaliajassa

Verkkotoiminnot

PING-testi, IP-verkon skannaus, portin nopeuden tunnistus (1 Gbps / 100 Mbps)

Lisätyökalut

VFL (visuaalinen vianpaikannin), OPM (optinen tehomittari), digitaalinen yleismittari, HD-videosignaalin tason mittari

Ohjelmisto ja raportointi

Testerissä on sisäänrakennettu järjestelmäliittymä, jota käytetään kosketusnäytön kautta. Se mahdollistaa testiparametrien edistyneen konfiguroinnin, tulosten hallinnan ja ammattimaisten PDF-raporttien luomisen. Ohjelmisto mahdollistaa tietojen viennin, mikä helpottaa asennusten teknistä dokumentointia. Käyttöliittymä on optimoitu nopeaa diagnostiikkaa varten tarjoten selkeät TDR-kaaviot, PoE-testitulokset ja verkkoyhteyksien tilat reaaliajassa. Järjestelmä tukee myös automaattista virrankatkaisua energian säästämiseksi.

Käyttölämpötila

-10 °C ... 50 °C

Takuu

2 vuotta

Sisältö

1x CS-NT64D-kaapelitesteri

1x Anturi

1x 2x USB-C / USB-A-kaapeli

Mitat, paino

Tuotteen mitat: 37 x 152 x 82 mm (S x L x K)

Pakkauksen mitat: 110 x 260 x 145 mm (S x L x K)

Tuotteen paino: 460 g

Paino pakkauksen kanssa: 1134 g
