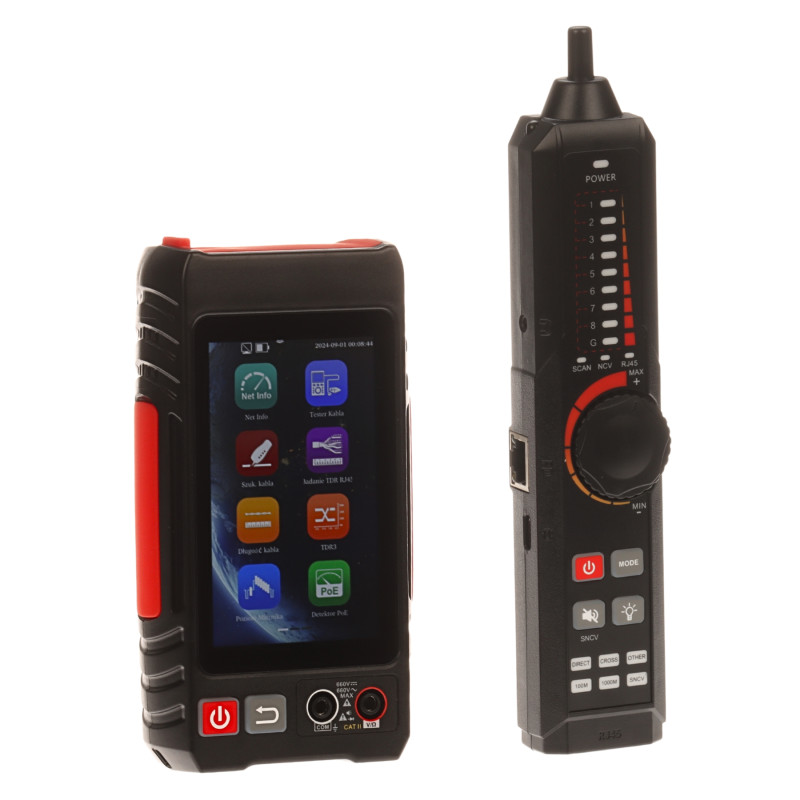

Πολυλειτουργικός ελεγκτής καλωδίων δικτύου με οθόνη αφής και λειτουργία TDR

Μοντέλο: Delta CS-NT64D

EAN: 6931240096963 SKU: 931096967

• Οθόνη αφής 4 ιντσών με ανάλυση 800x480 px
• Υποστήριξη καλωδίων RJ45, RJ11 και ομοαξονικών
• Προηγμένος έλεγχος TDR (κατάσταση ζεύγους, μήκος, εξασθένηση, σύνθετη αντίσταση)
• Διαγνωστικά PoE (ανίχνευση πρωτοκόλλων 802.3bt/at/af, μέτρηση ισχύος)
• Έλεγχος PING και σάρωση δικτύου IP
• Δημιουργία αναφορών δοκιμών σε αρχείο PDF
• Ενσωματωμένος φακός και μετρητής οπτικής ισχύος (OPM)
• Ψηφιακό πολύμετρο και μετρητής στάθμης σήματος βίντεο HD

Περιγραφή

Το CS-NT64D είναι ένας προηγμένος, πολυλειτουργικός ελεγκτής καλωδίων δικτύου, σχεδιασμένος για επαγγελματίες εγκαταστάτες συστημάτων παρακολούθησης CCTV, δομημένης καλωδίωσης και εγκαταστάσεων χαμηλής τάσης. Η συσκευή αποτελεί απαραίτητο εργαλείο στην καθημερινή εργασία συντήρησης, επιτρέποντας τη γρήγορη και ακριβή διάγνωση της υποδομής δικτύου. Ο ελεγκτής επιτρέπει τον έλεγχο της ακολουθίας των αγωγών, της συνέχειας των συνδέσεων, τον εντοπισμό βραχυκυκλωμάτων και την ακριβή μέτρηση του μήκους του καλωδίου, γεγονός που μειώνει σημαντικά τον χρόνο εντοπισμού σφαλμάτων. Χάρη στις ενσωματωμένες προηγμένες λειτουργίες, η συσκευή υποστηρίζει επίσης την αναγνώριση καλωδίων σε δέσμη και τη διάγνωση θυρών δικτύου.

Η συσκευή είναι εξοπλισμένη με μια μεγάλη, ευανάγνωστη οθόνη αφής 4 ιντσών, η οποία παρέχει διαισθητικό χειρισμό και γρήγορη πρόσβαση σε όλες τις λειτουργίες μέτρησης. Ο ελεγκτής προσφέρει εκτεταμένες διαγνωστικές δυνατότητες, συμπεριλαμβανομένων δοκιμών TDR για καλώδια RJ45, ανίχνευση ταχύτητας θυρών (1 Gbps / 100 Mbps), δοκιμές PING και προηγμένα διαγνωστικά PoE, συμπεριλαμβανομένης της μέτρησης τάσης και ισχύος σε πραγματικό χρόνο. Ένα επιπλέον πλεονέκτημα είναι η δυνατότητα δημιουργίας επαγγελματικών αναφορών από τις δοκιμές σε μορφή PDF, κάτι που είναι εξαιρετικά χρήσιμο για την τεκμηρίωση των εγκαταστάσεων. Η στιβαρή κατασκευή, ο ενσωματωμένος φακός και η μεγάλη διάρκεια ζωής της μπαταρίας καθιστούν το CS-NT64D έναν αξιόπιστο συνεργάτη σε όλες τις συνθήκες πεδίου.

Προδιαγραφές

Καλώδια υπό δοκιμή

STP / UTP RJ45 (8P8C), RJ11 (6P4C), Ομοαξονικό καλώδιο

Τροφοδοσία

Ελεγκτής: Μπαταρία Li-Ion 3.7V / 4000mAh; Ανιχνευτής: Μπαταρία Li-Ion 3.7V / 2000mAh; Περιλαμβάνεται καλώδιο 2x USB-C / USB-A

Διάρκεια λειτουργίας μπαταρίας

6h (ελεγκτής), 12h (ανιχνευτής)

Οθόνη

4 ιντσών αφής, 800 x 480 px

Δοκιμή TDR - RJ45

Κατάσταση ζεύγους, μήκος (μέγ. 180m), εξασθένηση, συντελεστής ανάκλασης, σύνθετη αντίσταση

Δοκιμή PoE

Ανίχνευση πρωτοκόλλων IEEE802.3bt/at/af και μη τυποποιημένων, μέτρηση τάσης/ακίδων/πολικότητας, ισχύς σε πραγματικό χρόνο

Λειτουργίες δικτύου

Δοκιμή PING, σάρωση δικτύου IP, ανίχνευση ταχύτητας θύρας (1 Gbps / 100 Mbps)

Πρόσθετα εργαλεία

VFL (οπτικός εντοπιστής σφαλμάτων), OPM (μετρητής οπτικής ισχύος), ψηφιακό πολύμετρο, μετρητής στάθμης σήματος βίντεο HD

Λογισμικό και αναφορές

Ο ελεγκτής διαθέτει ενσωματωμένο διεπαφή συστήματος που ελέγχεται μέσω οθόνης αφής. Επιτρέπει την προηγμένη διαμόρφωση παραμέτρων δοκιμής, τη διαχείριση αποτελεσμάτων και τη δημιουργία επαγγελματικών αναφορών σε μορφή PDF. Το λογισμικό επιτρέπει την εξαγωγή δεδομένων, γεγονός που διευκολύνει την τεχνική τεκμηρίωση της εγκατάστασης. Η διεπαφή είναι βελτιστοποιημένη για γρήγορη διάγνωση, προσφέροντας ευανάγνωστα διαγράμματα TDR, αποτελέσματα δοκιμών PoE και καταστάσεις συνδέσεων δικτύου σε πραγματικό χρόνο. Το σύστημα υποστηρίζει επίσης αυτόματη απενεργοποίηση για εξοικονόμηση ενέργειας.

Θερμοκρασία λειτουργίας

-10 °C ... 50 °C

Εγγύηση

2 έτη

Περιεχόμενα

1x Ελεγκτής καλωδίων CS-NT64D

1x Ανιχνευτής

1x Καλώδιο 2x USB-C / USB-A

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 37 x 152 x 82 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 110 x 260 x 145 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 460 g

Βάρος με συσκευασία: 1134 g
