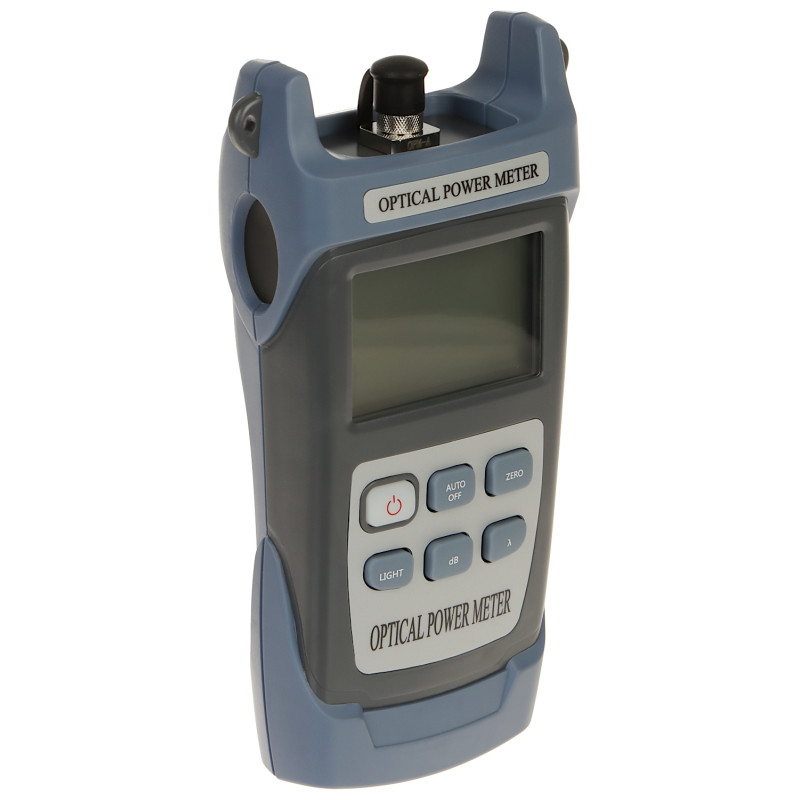

Optinen tehomittari OPM-XK30A kuituoptinen testeri InGaAs 850-1650nm LCD ST tarkka

Malli: Delta Fiber OPM-XK30A

EAN: 6931240088586 SKU: 931088584

• Korkealaatuinen InGaAs-anturi takaa tarkat lukemat
• Tuki 8 aallonpituudelle: 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm
• Laaja mittausalue +10 dBm - -70 dBm
• Yleiskäyttöinen 2.5mm liitin mukana toimitetuilla ST-sovittimilla
• Suuri, selkeä LCD-näyttö taustavalotoiminnolla
• Absoluuttisen tehon (dBm) ja suhteellisen tehon (dB) mittaus
• Automaattinen virrankatkaisutoiminto säästää paristoja
• Alhaisen paristovarauksen ilmaisin
• Erittäin pitkä pariston kesto, yli 120 tuntia
• Vankka kotelo, joka kestää mekaanisia vaurioita

Kuvaus

Ammattimainen optinen tehomittari OPM-XK30A on korvaamaton työkalu jokaiselle teknikolle ja asentajalle, joka työskentelee nykyaikaisten kuituoptisten verkkojen parissa. Laite on suunniteltu maksimaalista tarkkuutta ja luotettavuutta silmällä pitäen kenttäolosuhteissa. Mittarin sydämenä on edistynyt InGaAs-tyyppinen anturi, joka tarjoaa erinomaisen herkkyyden ja mittausvakauden laajalla aallonpituusalueella.

Tuotteen etuja on lukuisia: tuki jopa kahdeksalle standardiaallonpituudelle (850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm) sekä erittäin selkeä, taustavalaistu LCD-näyttö, joka mahdollistaa työskentelyn jopa täydellisessä pimeydessä. Mittari tarjoaa absoluuttisen tehon mittauksen dBm-yksiköissä sekä suhteellisen mittauksen, mikä on ratkaisevaa optisen radan häviöiden tarkassa kalibroinnissa ja diagnosoinnissa.

Laitteen rakenne painottaa kestävyyttä – korkealaatuisista materiaaleista valmistettu kotelo suojaa elektroniikkaa asennustyön rasituksilta. Ergonominen muoto mahdollistaa mukavan käytön yhdellä kädellä, ja intuitiivinen valikko tekee käytön opettelusta vain muutaman minuutin mittaisen prosessin. Lisäetuna on älykäs virranhallintajärjestelmä automaattisella virrankatkaisulla, mikä mahdollistaa yli 120 tunnin jatkuvan käytön yhdellä AA-paristosarjalla. Valitsemalla OPM-XK30A:n investoit laitteeseen, joka nopeuttaa merkittävästi FTTH-verkkojen ja telelähetysjärjestelmien sertifiointia ja vianetsintää. Tämä on ammattimainen ratkaisu, joka yhdistää edistyneen teknologian ja helppokäyttöisyyden, taaten tulosten toistettavuuden kaikissa olosuhteissa.

Tekniset tiedot

Anturityyppi

InGaAs - edistynyt puolijohdeilmaisin, joka tarjoaa korkean herkkyyden infrapuna-alueella, ihanteellinen tarkkoihin kuituoptisiin mittauksiin.

Optiset aallonpituudet

850 nm / 980 nm / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1625 nm / 1650 nm - täysi spektri, joka tukee monimuoto- ja yksimuotoverkkoja.

Tehon mittausalue

10 ... -70 dBm - laaja alue, joka mahdollistaa sekä voimakkaiden lähetyssignaalien että erittäin heikkojen signaalien mittaamisen pitkien linjojen päissä.

Mittausvirhe

± 5 % - taattu korkea tulosten toistettavuus, joka on välttämätön ammattimaisessa verkkosertifioinnissa.

Mittaustarkkuus

0.01 dBm - korkea resoluutio, joka mahdollistaa jopa minimaalisten häviöiden havaitsemisen liitoksissa tai liittimissä.

Liitintyyppi

Yleiskäyttöinen 2.5mm ST-sovittimella - yhteensopivuus suosituimpien kuituoptisten liitinstandardien kanssa.

Näyttö

LCD taustavalolla - korkea kontrasti ja selkeät numerot helpottavat lukemista auringonvalossa sekä pimeissä kellareissa tai kaivoissa.

Virtalähde

3 x 1.5 V - Paristotyyppi LR6 (AA) - suosittu ja helposti saatavilla oleva virtalähde (paristot sisältyvät pakkaukseen).

Pariston kesto

> 120 h - poikkeuksellinen energiatehokkuus, joka mahdollistaa monien viikkojen työskentelyn ilman paristojen vaihtoa.

Lisätoiminnot

Automaattinen virrankatkaisu joutokäynnin jälkeen, pariston varaustason ilmaisin, tehon muutosten seuranta reaaliajassa.

Ohjelmisto ja käyttöliittymä

Laitteessa on sisäänrakennettu laiteohjelmisto (firmware), joka on optimoitu analogisen signaalin salamannopeaan muuntamiseen digitaaliseksi. Mittarin käyttöjärjestelmä mahdollistaa välittömän vaihtamisen kahdeksan esiohjelmoidun aallonpituuden välillä dedikoidulla painikkeella. Käyttöliittymä mahdollistaa vertailupisteen (REF) helpon kalibroinnin suhteellisia mittauksia varten, mikä on ratkaisevaa vaimennusmittauksissa. Laitteen logiikka hallitsee myös näytön älykästä taustavaloa ja virransäästöjärjestelmää, joka valvoo käyttäjän toimintaa ja sammuttaa mittarin automaattisesti estääkseen paristojen odottamattoman tyhjenemisen kentällä.

Valitut tekniset toiminnot

Absoluuttinen optisen tehon mittaus (mW, nW, uW, dBm), suhteellisen tehon mittaus (dB), automaattinen kalibrointitoiminto käynnistyksen yhteydessä, korkea sähkömagneettisten häiriöiden sieto.

Valmistusmateriaali

Vahvistettu ABS-muovi, jolla on korkea pudotus- ja tärinänkestävyys, soveltuu työskentelyyn vaativissa teollisuusolosuhteissa.

Takuu

2 vuotta - valmistajan täysi tekninen tuki ja huolto.

Sisältö

1x Optinen tehomittari OPM-XK30A

3x Paristo 1.5V AA (LR6)

1x ST-sovitin

1x Käyttöohje

Mitat, paino

Tuotteen mitat: 46 x 100 x 185 mm (S x L x K)

Pakkauksen mitat: 70 x 110 x 210 mm (S x L x K)

Tuotteen paino: 250 g

Paino pakkauksen kanssa: 354 g
