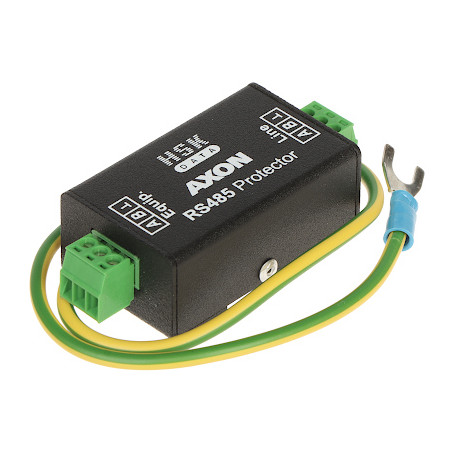

Προστασία υπέρτασης RS-485 προστασία υπέρτασης συμμετρικής γραμμής CCTV προστασία δεδομένων AXON AXON-RS485
237,23 zł
Tax included
Ο απαγωγέας υπέρτασης AXON-RS485 είναι μια επαγγελματική συσκευή σχεδιασμένη για την ολοκληρωμένη προστασία από υπερτάσεις ηλεκτρονικών συσκευών που λειτουργούν σε συστήματα ελέγχου και μετάδοσης δεδομένων. Είναι αφιερωμένος για χρήση σε συστήματα τηλεόρασης κλειστού κυκλώματος CCTV, όπου χρησιμοποιείται ο δίαυλος RS-485 ή οι παραλλαγές του με τάση λειτουργίας που δεν υπερβαίνει τα 5V. Το κύριο καθήκον αυτής της μονάδας είναι η προστασία ευαίσθητων ηλεκτρονικών συσκευών από τις επιπτώσεις ατμοσφαιρικών εκκενώσεων και υπερτάσεων που επάγονται στις γραμμές μετάδοσης.
Η συσκευή χαρακτηρίζεται από προστασία δύο σταδίων, η οποία προστατεύει ολοκληρωμένα τον συνδεδεμένο εξοπλισμό. Το πρώτο στάδιο βασίζεται σε προστατευτικά στοιχεία που περιορίζουν τις υπερτάσεις που εμφανίζονται μεταξύ της γραμμής μετάδοσης και του αγωγού προστασίας PE, γεγονός που επιτρέπει την αποτελεσματική εκκένωση του φορτίου παρεμβολής απευθείας στη γείωση. Το δεύτερο στάδιο αποτελείται από στοιχεία ακριβείας που περιορίζουν την επικίνδυνη διαφορική τάση που μπορεί να εμφανιστεί μεταξύ των επιμέρους γραμμών μετάδοσης. Χάρη σε αυτό, το AXON-RS485 διασφαλίζει την ασφάλεια τόσο σε κοινή όσο και σε διαφορική διάταξη.
Ένα από τα βασικά πλεονεκτήματα του προϊόντος είναι το στιβαρό, μεταλλικό περίβλημά του, το οποίο λειτουργεί ως θωράκιση, προστατεύοντας τα εσωτερικά κυκλώματα από ηλεκτρομαγνητικές παρεμβολές. Η χρήση αποσπώμενων ακροδεκτών με απόσταση 3.5 mm διευκολύνει σημαντικά τη διαδικασία εγκατάστασης και πιθανής συντήρησης του συστήματος – δεν υπάρχει ανάγκη ξεβιδώματος των καλωδίων κατά την αποσυναρμολόγηση της μονάδας. Οι ακροδέκτες A και B χρησιμοποιούνται για τη σύνδεση των γραμμών, ενώ ο τρίτος ακροδέκτης μπορεί να λειτουργήσει ως γείωση σήματος. Το προϊόν χαρακτηρίζεται από πολύ χαμηλή εσωτερική χωρητικότητα, γεγονός που καθιστά την επίδραση στην ποιότητα του μεταδιδόμενου σήματος οριακή. Πρόκειται για μια ασύμμετρη λύση, η οποία διαθέτει σαφώς σημειωμένη είσοδο Line και έξοδο Equip. Προϋπόθεση για την αξιόπιστη λειτουργία είναι η σύνδεση σε σωστή γείωση.
Προστασία υπέρτασης RS-485 προστασία υπέρτασης συμμετρικής γραμμής CCTV προστασία δεδομένων
Μοντέλο: AXON AXON-RS485
EAN: 6931240029879 SKU: 931029875
- Αποτελεσματική προστασία υπέρτασης για δίαυλο RS-485
- Μεταλλικό περίβλημα για θωράκιση από παρεμβολές
- Αποσπώμενοι ακροδέκτες για εύκολη εγκατάσταση και συντήρηση
- Σύστημα προστασίας δύο σταδίων (γραμμή-γραμμή και γραμμή-γείωση)
- Πολύ χαμηλή εσωτερική χωρητικότητα που δεν επηρεάζει τη μετάδοση δεδομένων
- Ευρύ εύρος ζώνης έως 1 MHz
- Συμμόρφωση με το πρότυπο PN-EN61643-21
- Συμπαγείς διαστάσεις για εύκολη εγκατάσταση
Περιγραφή
Ο απαγωγέας υπέρτασης AXON-RS485 είναι μια επαγγελματική συσκευή σχεδιασμένη για την ολοκληρωμένη προστασία από υπερτάσεις ηλεκτρονικών συσκευών που λειτουργούν σε συστήματα ελέγχου και μετάδοσης δεδομένων. Είναι αφιερωμένος για χρήση σε συστήματα τηλεόρασης κλειστού κυκλώματος CCTV, όπου χρησιμοποιείται ο δίαυλος RS-485 ή οι παραλλαγές του με τάση λειτουργίας που δεν υπερβαίνει τα 5V. Το κύριο καθήκον αυτής της μονάδας είναι η προστασία ευαίσθητων ηλεκτρονικών συσκευών από τις επιπτώσεις ατμοσφαιρικών εκκενώσεων και υπερτάσεων που επάγονται στις γραμμές μετάδοσης.
Η συσκευή χαρακτηρίζεται από προστασία δύο σταδίων, η οποία προστατεύει ολοκληρωμένα τον συνδεδεμένο εξοπλισμό. Το πρώτο στάδιο βασίζεται σε προστατευτικά στοιχεία που περιορίζουν τις υπερτάσεις που εμφανίζονται μεταξύ της γραμμής μετάδοσης και του αγωγού προστασίας PE, γεγονός που επιτρέπει την αποτελεσματική εκκένωση του φορτίου παρεμβολής απευθείας στη γείωση. Το δεύτερο στάδιο αποτελείται από στοιχεία ακριβείας που περιορίζουν την επικίνδυνη διαφορική τάση που μπορεί να εμφανιστεί μεταξύ των επιμέρους γραμμών μετάδοσης. Χάρη σε αυτό, το AXON-RS485 διασφαλίζει την ασφάλεια τόσο σε κοινή όσο και σε διαφορική διάταξη.
Ένα από τα βασικά πλεονεκτήματα του προϊόντος είναι το στιβαρό, μεταλλικό περίβλημά του, το οποίο λειτουργεί ως θωράκιση, προστατεύοντας τα εσωτερικά κυκλώματα από ηλεκτρομαγνητικές παρεμβολές. Η χρήση αποσπώμενων ακροδεκτών με απόσταση 3.5 mm διευκολύνει σημαντικά τη διαδικασία εγκατάστασης και πιθανής συντήρησης του συστήματος – δεν υπάρχει ανάγκη ξεβιδώματος των καλωδίων κατά την αποσυναρμολόγηση της μονάδας. Οι ακροδέκτες A και B χρησιμοποιούνται για τη σύνδεση των γραμμών, ενώ ο τρίτος ακροδέκτης μπορεί να λειτουργήσει ως γείωση σήματος. Το προϊόν χαρακτηρίζεται από πολύ χαμηλή εσωτερική χωρητικότητα, γεγονός που καθιστά την επίδραση στην ποιότητα του μεταδιδόμενου σήματος οριακή. Πρόκειται για μια ασύμμετρη λύση, η οποία διαθέτει σαφώς σημειωμένη είσοδο Line και έξοδο Equip. Προϋπόθεση για την αξιόπιστη λειτουργία είναι η σύνδεση σε σωστή γείωση.
Προδιαγραφές
Ονομαστική τάση
6 V - Τάση λειτουργίας, στην οποία η συσκευή λειτουργεί σωστά χωρίς την ενεργοποίηση των προστατευτικών στοιχείων
Μέγιστη τάση
10 V - Μέγιστη συνεχής τάση που μπορεί να εμφανιστεί στη γραμμή χωρίς να προκληθεί βλάβη στον απαγωγέα
Ονομαστικό ρεύμα
0.75 A - Μέγιστο συνεχές ρεύμα που ρέει μέσω της γραμμής μετάδοσης
Ονομαστικό ρεύμα εκκένωσης (γραμμή-γραμμή) [C3]
25 A - 10/1000 µs - Αντοχή σε γρήγορους παλμούς ρεύματος μεταξύ των αγωγών
Ονομαστικό ρεύμα εκκένωσης (γραμμή-γείωση) [C2]
5 kA - 8/20 µs - Ικανότητα εκκένωσης μεγάλων φορτίων προς το δυναμικό γείωσης
Τάση προστασίας Up γραμμή-γραμμή
≤ 16 V - 1 kV/µs - Επίπεδο τάσης στο οποίο περιορίζεται η υπέρταση μεταξύ των γραμμών
Τάση προστασίας γραμμή-γείωση [C2]
≤ 1000 V - 1.2 kV / 50 µs - Επίπεδο προστασίας σε σχέση με τον αγωγό προστασίας PE
Σειριακή σύνθετη αντίσταση γραμμής
≤ 2 Ω - Χαμηλή σειριακή αντίσταση που εξασφαλίζει ελάχιστες απώλειες σήματος ελέγχου
Εύρος ζώνης
0 MHz ... 1 MHz - Ευρύ φάσμα συχνοτήτων που επιτρέπει τη σταθερή μετάδοση δεδομένων
Χωρητικότητα γραμμή-γραμμή
50 pF - Πολύ χαμηλή χωρητικότητα που δεν προκαλεί παραμορφώσεις στα ψηφιακά σήματα
Χωρητικότητα γραμμή-γείωση
16 pF - Ελάχιστη επίδραση στη συμμετρία της γραμμής σε σχέση με τη γείωση
Συνδέσεις
2x τριπλός αποσπώμενος ακροδέκτης βίδας, διατομή καλωδίου έως 1.5 mm², απόσταση ακίδων 3.5 mm
Περίβλημα
Μεταλλικό, βαμμένο σε μαύρο χρώμα, παρέχει πλήρη θωράκιση από παρεμβολές EMI/RFI
Παράμετροι προστασίας
Πλήρης συμμόρφωση με το αυστηρό πρότυπο PN-EN61643-21 για απαγωγείς χαμηλής τάσης
Εγγύηση
3 έτη - Μεγάλη περίοδος εγγύησης του κατασκευαστή που επιβεβαιώνει την υψηλή ποιότητα
Περιεχόμενα
1x Απαγωγέας AXON-RS485
1x Εγχειρίδιο χρήσης
Διαστάσεις, Βάρος
Διαστάσεις προϊόντος: 69 x 32 x 20 mm (Βάθος x Πλάτος x Ύψος)
Διαστάσεις συσκευασίας: 105 x 75 x 50 mm (Βάθος x Πλάτος x Ύψος)
Βάρος προϊόντος: 70 g
Βάρος με συσκευασία: 84 g
