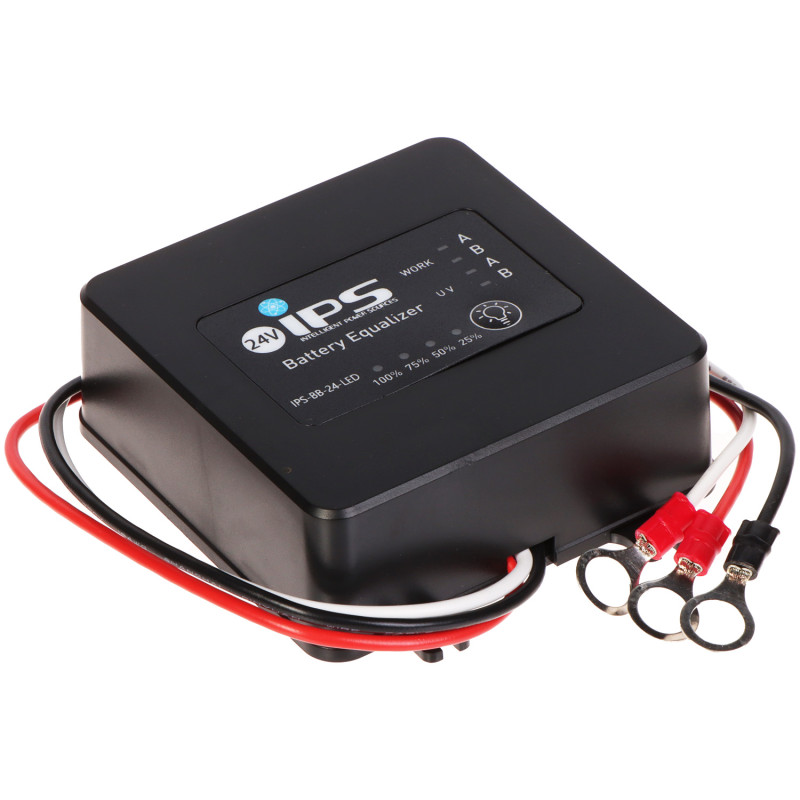

Εξισορροπητής τάσης μπαταριών AGM GEL VRLA 24V 36V 48V LED

Μοντέλο: IPS IPS-BB-24-LED

EAN: 6931240084250 SKU: 931084252

• Εξισορρόπηση τάσης μπαταριών συνδεδεμένων σε σειρά
• Υποστήριξη μπαταριών AGM, GEL και VRLA
• Λειτουργία σε συστήματα 24V, 36V και 48V
• Πολύ χαμηλή κατανάλωση ρεύματος κάτω από 3mA
• Ενσωματωμένες ενδείξεις LED επιπέδου φόρτισης
• Προστασία από αντίστροφη πολικότητα
• Προστασία από βαθιά εκφόρτιση (όριο 10V)
• Επιμήκυνση της διάρκειας ζωής των στοιχείων της μπαταρίας
• Γρήγορη εγκατάσταση χάρη στα καλώδια με ακροδέκτες M10

Περιγραφή

Ο εξισορροπητής τάσης μπαταριών IPS-BB-24-LED είναι μια προηγμένη ηλεκτρονική συσκευή σχεδιασμένη ειδικά για τη βελτιστοποίηση της λειτουργίας συστοιχιών μπαταριών συνδεδεμένων σε σειρά. Αποτελεί βασικό στοιχείο σε συστήματα τροφοδοσίας 24V, 36V και 48V, όπου χρησιμοποιούνται μπαταρίες τύπου AGM, GEL και VRLA. Το κύριο καθήκον αυτής της συσκευής είναι η συνεχής παρακολούθηση και εξισορρόπηση των διαφορών τάσης μεταξύ των επιμέρους στοιχείων, γεγονός που αποτρέπει το φαινόμενο της υπερφόρτισης μιας μπαταρίας ενώ η άλλη παραμένει υποφορτισμένη.

Τα πλεονεκτήματα της χρήσης του εξισορροπητή IPS-BB-24-LED είναι ανεκτίμητα για κάθε χρήστη φωτοβολταϊκών συστημάτων, τροχόσπιτων ή σκαφών. Πρωτίστως, η συσκευή αυτή επιμηκύνει σημαντικά τη διάρκεια ζωής των ακριβών συστοιχιών μπαταριών, προστατεύοντάς τις από πρόωρη φθορά λόγω ασυμμετρίας τάσης. Η διαδικασία εξισορρόπησης ξεκινά με ελάχιστη διαφορά μόλις 20mV, γεγονός που αποδεικνύει την εξαιρετική ακρίβεια του κυκλώματος. Επιπλέον, οι ενσωματωμένες ενδείξεις LED ενημερώνουν για το τρέχον επίπεδο φόρτισης (25%, 50%, 75%, 100%), επιτρέποντας τον συνεχή έλεγχο της κατάστασης ενέργειας χωρίς τη χρήση εξωτερικών μετρητών.

Η ασφάλεια χρήσης διασφαλίζεται από ενσωματωμένα συστήματα προστασίας, συμπεριλαμβανομένης της προστασίας από αντίστροφη πολικότητα και της προστασίας από βαθιά εκφόρτιση της μπαταρίας κάτω από το ασφαλές όριο των 10V. Χάρη στις συμπαγείς διαστάσεις και την απλή εγκατάσταση μέσω καλωδίων μήκους 30 cm με ακροδέκτες M10, η τοποθέτηση της συσκευής είναι γρήγορη και απροβλημάτιστη σε όλες τις συνθήκες. Επιλέγοντας τον εξισορροπητή IPS, επενδύετε στη σταθερότητα και τη μακροζωία του συστήματος τροφοδοσίας έκτακτης ανάγκης ή ανανεώσιμων πηγών ενέργειας. Η συσκευή λειτουργεί πλήρως αυτόματα, χωρίς να απαιτείται παρέμβαση του χρήστη μετά τη σωστή σύνδεση στους πόλους των μπαταριών.

Προδιαγραφές

Τάση λειτουργίας

24V DC (σύστημα δύο μπαταριών 12V συνδεδεμένων σε σειρά)

Όριο ενεργοποίησης

Ακριβής έναρξη της διαδικασίας εξισορρόπησης με διαφορά τάσης μόλις 20mV

Ονομαστικό ρεύμα

Ευρύ φάσμα λειτουργίας από 0 έως 5A, προσαρμοζόμενο δυναμικά στις ανάγκες του συστήματος

Κατανάλωση ρεύματος

Πολύ χαμηλή ιδιοκατανάλωση κάτω από 3mA, ελαχιστοποιώντας τις απώλειες ενέργειας σε κατάσταση αναμονής

Τύποι μπαταριών

Πλήρης συμβατότητα με τεχνολογίες AGM (Absorbent Glass Mat), GEL και VRLA

Σύστημα λειτουργίας 24V

Τυπική διαμόρφωση που απαιτεί 1 συσκευή για συστοιχία δύο μπαταριών

Σύστημα λειτουργίας 36V

Δυνατότητα επέκτασης του συστήματος με χρήση 2 συσκευών εξισορρόπησης για τρεις μπαταρίες σε σειρά

Σύστημα λειτουργίας 48V

Προηγμένη διαμόρφωση που απαιτεί 3 συσκευές για τέσσερις μπαταρίες σε σειρά

Ένδειξη λειτουργίας

Καθαρή οπτική επικοινωνία μέσω ενδείξεων LED που ενημερώνουν για την ενεργή κατάσταση της συσκευής

Ενδείξεις φόρτισης

Κλίμακα LED τεσσάρων επιπέδων που παρουσιάζει τα επίπεδα 25%, 50%, 75% και 100% της διαθέσιμης ενέργειας

Προστασία πολικότητας

Ηλεκτρονικό κλείδωμα που προστατεύει το κύκλωμα από τις συνέπειες λανθασμένης σύνδεσης των καλωδίων θετικού/αρνητικού πόλου

Προστασία εκφόρτισης

Αυτόματη προστασία από βαθιά εκφόρτιση της μπαταρίας κάτω από 10V

Χαρακτηριστικά κατασκευής

Συσκευή αφιερωμένη στη συνεχή λειτουργία σε φωτοβολταϊκά συστήματα, σκάφη και συστήματα τροφοδοσίας UPS

Καλωδίωση και εγκατάσταση

Καλώδια μήκους 300mm: Κόκκινο (+24V), Λευκό (ενδιάμεσο σημείο), Μαύρο (-24V); Ακροδέκτες M10

Λογισμικό και λογική

Η συσκευή διαθέτει ενσωματωμένο μικροεπεξεργαστικό αλγόριθμο παρακολούθησης τάσης, ο οποίος αναλύει σε πραγματικό χρόνο τις διαφορές δυναμικού μεταξύ των μπαταριών. Το λογικό σύστημα ενεργοποιεί αυτόματα τη μεταφορά ενέργειας από την μπαταρία με την υψηλότερη τάση προς την μπαταρία με τη χαμηλότερη τάση, όταν η διαφορά υπερβεί τα 20mV. Η διεπαφή χρήστη που βασίζεται σε LED εκτελεί διαγνωστική λειτουργία, ενημερώνοντας για την κατάσταση φόρτισης κάθε στοιχείου σε ποσοστιαία κλίμακα, επιτρέποντας τη γρήγορη αναγνώριση ελαττωματικών ή θειωμένων μπαταριών στην τράπεζα ενέργειας.

Περιεχόμενα

1x Εξισορροπητής τάσης IPS-BB-24-LED

1x Εγχειρίδιο χρήσης στα πολωνικά

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 28 x 78 x 78 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 50 x 105 x 95 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 180 g

Βάρος με συσκευασία: 210 g
