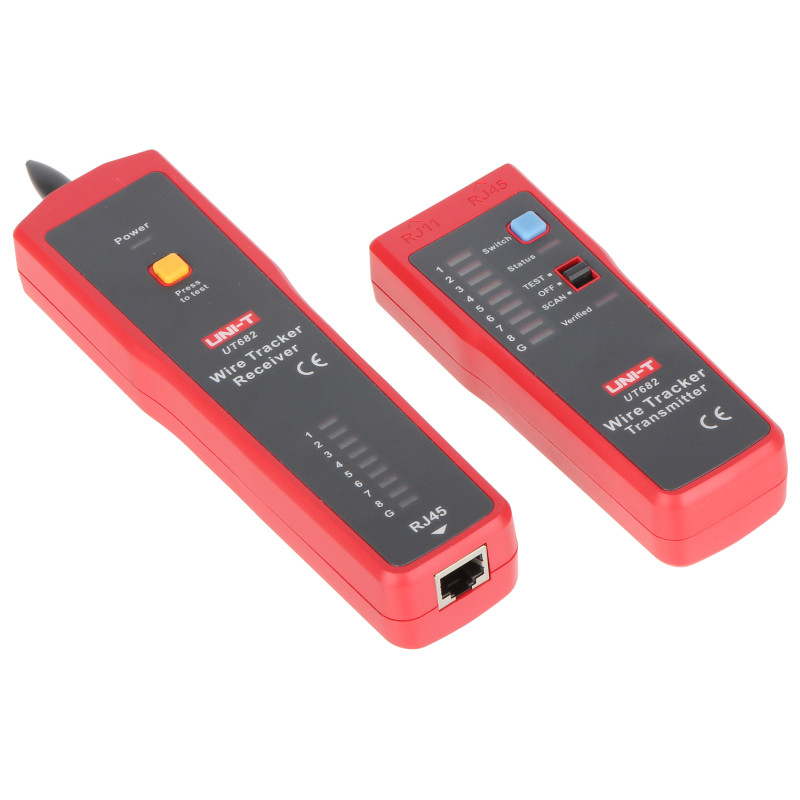

Aderpaarsucher Leitungssucher Netzwerkkabeltester RJ45 RJ11 Spannungsführender Leitungsfinder

Modell: UNI-T UT-682

EAN: 6931240024379 SKU: 931024379

• Prüfung der korrekten Konfektionierung von RJ-45 und RJ-11 Kabeln
• Suche nach Telefon-, Internet- und Stromleitungen
• Möglichkeit zum Arbeiten an spannungsführenden Leitungen
• Polaritätsanzeige für Telefonaderpaare (± 5V ... 52V)
• Maximale Länge der Telefonleitung bis zu 3000 Meter
• Optische und akustische Signalisierung zur Erleichterung der Ortung
• Anzeige für niedrigen Batteriestand
• Robustes Kunststoffgehäuse
• Lautstärkeregelung des Signals am Empfänger
• Komplettes Set inklusive Batterien und Tasche

Beschreibung

Der professionelle Aderpaarsucher UNI-T UT-682 ist ein unverzichtbares Werkzeug für jeden Installateur von IT-, Alarm- und CCTV-Überwachungssystemen. Das Gerät besteht aus einem Sender und einem Empfänger, die gemeinsam eine schnelle und präzise Ortung von Leitungen in Kabelbündeln, die Prüfung der Durchgangsprüfung sowie die Überprüfung der korrekten Konfektionierung von RJ-45 und RJ-11 Steckern ermöglichen. Dank fortschrittlicher Technologie ermöglicht der Tester das Auffinden von Kabeln ohne Abisolieren, was Montage- und Wartungsarbeiten in Serverräumen und Wohngebäuden erheblich beschleunigt. Die Hauptvorteile des Geräts sind hohe Empfindlichkeit, Störfestigkeit und ein ergonomisches Gehäuse aus robustem Kunststoff, das auch unter schwierigen Arbeitsbedingungen einen sicheren Halt bietet. Der Tester UT-682 eignet sich hervorragend für UTP-, FTP- und Telefonkabel vom Typ YTKSY. Ein zusätzlicher Vorteil ist die Funktion zur Überprüfung der Polarität von Telefonaderpaaren im Bereich von 5V bis 52V sowie die eingebaute Anzeige für niedrigen Batteriestand, die unerwartete Arbeitsunterbrechungen verhindert. Das Set ist äußerst mobil und wird in einer praktischen Tasche geliefert, die die Komponenten vor mechanischen Beschädigungen und Verschmutzung schützt. Die optisch-akustische Signalisierung ermöglicht das Arbeiten in lauten Umgebungen, und die Lautstärkeregelung am Empfänger erlaubt die Anpassung des Signalpegels an die aktuellen Bedürfnisse. Dies ist eine professionelle Lösung, die Zuverlässigkeit und Präzision garantiert, die beim Aufbau moderner strukturierter Netzwerke und bei der Fehlerdiagnose unerlässlich sind.

Spezifikation

Gerätetyp

Aderpaarsucher und Netzwerkkabeltester mit Signalgenerator

Unterstützte Anschlusstypen

RJ-45 (8P8C) - Ethernet, RJ-11 (6P4C) - Telefon

Arten der getesteten Kabel

Computerkabel UTP, FTP, Telefonkabel YTKSY, Stromkabel

Mess- und Diagnosefunktionen

Durchgangsprüfung, Kurzschlusserkennung, Unterbrechungserkennung, Überprüfung der Adernreihenfolge im Stecker

Leitungsortung

Berührungslose Ortung von Leitungen in Bündeln, Wänden und Kabelkanälen

Parameter der Telefonleitung

Maximale Länge der getesteten Leitung beträgt 3000 Meter; hohe Effizienz der Signalübertragung

DC-Polaritätsanzeige

Unterstützung der Polarität von Telefonpaaren im Spannungsbereich von ± 5V bis 52V

Signalisierungssystem

Doppeltes Benachrichtigungssystem: optisch (LEDs am Sender und Empfänger) und akustisch (Summer)

Parameterregelung

Empfänger ausgestattet mit stufenloser Empfindlichkeits- und Lautstärkeregelung über einen Drehknopf

Stromversorgung des Geräts

System betrieben mit zwei 9V-Batterien Typ 6F22 (je eine für Sender und Empfänger); Batterien im Lieferumfang enthalten

Umgebungsbedingungen für den Betrieb

Betriebstemperatur: 0 °C ... 40 °C; Zulässige relative Umgebungsfeuchtigkeit: 20 % ... 75 %

Konstruktion und Materialien

Gehäuse aus hochwertigem ABS-Kunststoff, ergonomische Form für langes Arbeiten

Sicherheit und Wartung

Eingebaute Anzeige für niedrige Batteriespannung; Schutz vor Überlastung und falschem Anschluss

Zusätzliches Zubehör

Im Set enthalten: dedizierte Transporttasche mit Reißverschluss, Messkabel RJ-45, RJ-11 sowie Krokodilklemmen

Schnittstelle und Software

Das Gerät verwendet ein fortschrittliches analog-digitales Signalverarbeitungssystem, das eine präzise Filterung von Umgebungsgeräuschen ermöglicht. Die Benutzeroberfläche ist vollständig intuitiv und basiert auf physischen Schaltern für die Betriebsmodi (TEST/SCAN) sowie einer LED-Matrix, die die Anschlussbelegung abbildet. Die im integrierten Schaltkreis des Senders verbaute Steuerlogik sorgt für eine stabile Trägerfrequenz, was Fehler bei der Identifizierung von Kabeln in dichten Patchfeldern eliminiert. Da keine Softwarekonfiguration erforderlich ist, ist der Tester in weniger als 1 Sekunde nach dem Einschalten einsatzbereit, was in dynamischen Wartungssituationen entscheidend ist.

Inhalt

1x Sender UT-682 1x Empfänger UT-682 2x Batterie 9V 6F22 1x Kabel RJ-45 1x Kabel RJ-11 1x Kabel mit Krokodilklemmen 1x Transporttasche 1x Bedienungsanleitung

Abmessungen, Gewicht

Produktabmessungen: 30 x 50 x 194 mm (T x B x H)

Verpackungsabmessungen: 40 x 160 x 230 mm (T x B x H)

Produktgewicht: 250 g

Gewicht mit Verpackung: 418 g
