Детектор за двойки проводници Търсач на двойки Тестер за мрежови кабели RJ45 RJ11 Локатор на проводници под напрежение

Модел: UNI-T UT-682

EAN: 6931240024379 SKU: 931024379

• Тестване на правилността на кримпване на RJ-45 и RJ-11 кабели
• Търсене на телефонни, интернет и захранващи кабели
• Възможност за работа по кабели под напрежение
• Индикатор за поляритет на телефонни двойки (± 5V ... 52V)
• Максимална дължина на телефонната линия до 3000 метра
• Оптична и звукова сигнализация за улесняване на локализацията
• Индикатор за изтощена батерия
• Издръжлив пластмасов корпус
• Регулиране силата на звука на сигнала в приемника
• Пълен комплект с батерии и калъф в опаковката

Описание

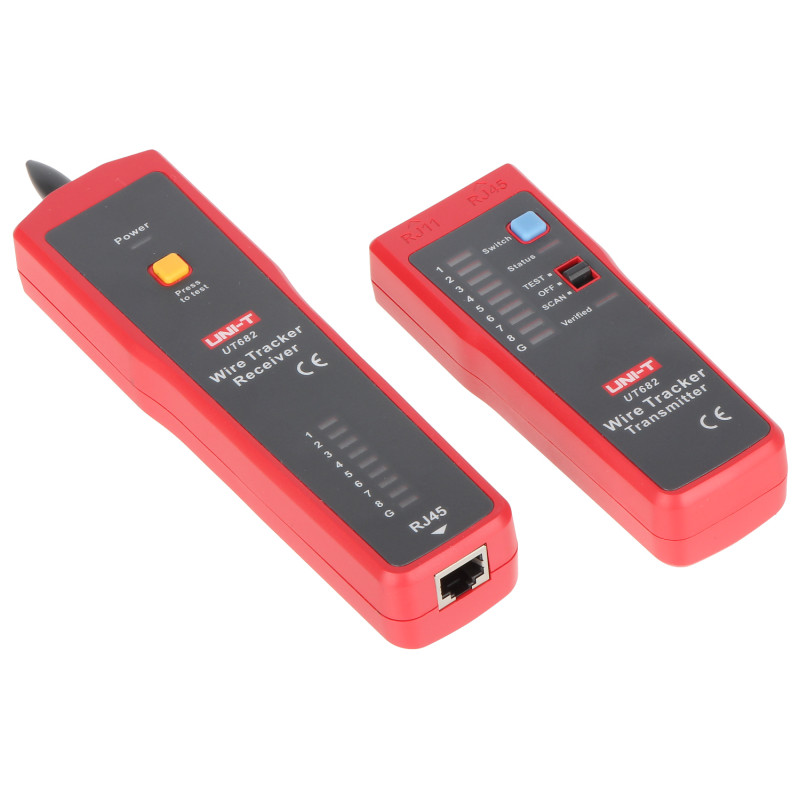

Професионалният детектор за двойки проводници UNI-T UT-682 е незаменим инструмент за всеки инсталатор на телеинформационни системи, алармени системи и CCTV видеонаблюдение. Устройството се състои от предавател и приемник, които заедно позволяват бързо и прецизно локализиране на проводници в снопове, тестване на непрекъснатостта на веригите и проверка на правилността на кримпване на RJ-45 и RJ-11 конектори. Благодарение на усъвършенстваната технология, тестерът позволява откриване на кабели без необходимост от премахване на изолацията, което значително ускорява монтажните и сервизните дейности в сървърни помещения и жилищни сгради.

Основните предимства на устройството са високата чувствителност, устойчивостта на смущения и ергономичният корпус, изработен от издръжлива пластмаса, който осигурява сигурен захват дори при трудни работни условия. Тестерът UT-682 се справя отлично с UTP, FTP кабели и телефонни кабели YTKSY. Допълнително предимство е функцията за проверка на поляритета на телефонни двойки в диапазона от 5V до 52V и вграденият индикатор за изтощена батерия, който предотвратява неочаквани прекъсвания в работата. Комплектът е изключително мобилен и се доставя в удобен калъф, който предпазва компонентите от механични повреди и замърсяване. Оптичната и звукова сигнализация позволява работа в шумна среда, а регулирането на силата на звука в приемника позволява адаптиране на нивото на сигнала към текущите нужди. Това е професионално решение, което гарантира надеждност и прецизност, необходими при изграждането на модерни структурни мрежи и диагностицирането на повреди.

Спецификация

Тип устройство

Детектор за двойки проводници и тестер за мрежови кабели с генератор на сигнал

Поддържани стандарти за конектори

RJ-45 (8P8C) - Ethernet, RJ-11 (6P4C) - Телефонни

Видове тествани кабели

Компютърна усукана двойка UTP, FTP, телефонни кабели YTKSY, захранващи кабели

Измервателни и диагностични функции

Тест за непрекъснатост на веригата, откриване на къси съединения, откриване на прекъсвания във веригата, проверка на последователността на жилата в конектора

Локализация на проводници

Безконтактно откриване на проводници в снопове, стени и кабелни канали

Параметри на телефонната линия

Максималната дължина на тестваната линия е 3000 метра; висока ефективност на предаване на сигнала

Индикатор за DC поляритет

Поддръжка на поляритет на телефонни двойки в диапазона на напрежение от ± 5V до 52V

Система за сигнализация

Двойна система за уведомяване: оптична (LED диоди на предавателя и приемника) и звукова (зумер)

Регулиране на параметрите

Приемникът е оборудван с плавно регулиране на чувствителността и силата на звука на сигнала чрез въртящ се бутон

Захранване на устройството

Системата се захранва от две 9V батерии тип 6F22 (по една за предавателя и приемника); батериите са включени в комплекта

Условия на работната среда

Работна температура: 0 °C ... 40 °C; Допустима относителна влажност на околната среда: 20 % ... 75 %

Конструкция и материали

Корпус, изработен от висококачествена ABS пластмаса, ергономична форма, улесняваща продължителната работа

Безопасност и поддръжка

Вграден индикатор за ниско напрежение на батерията; защита срещу претоварване и неправилно свързване

Допълнителни аксесоари

В комплекта е включен специален транспортен калъф с цип, измервателни кабели RJ-45, RJ-11 и тип крокодил

Интерфейс и софтуер

Устройството използва усъвършенствана система за аналогово-цифрова обработка на сигнала, която позволява прецизно филтриране на шума от околната среда. Потребителският интерфейс е напълно интуитивен и се базира на физически превключватели за работните режими (TEST/SCAN) и LED матрица, показваща картата на връзките. Логиката за управление, вградена в интегралната схема на предавателя, осигурява стабилна носеща честота, което елиминира грешките при идентифициране на кабели в гъсти крос-панели. Липсата на необходимост от софтуерна конфигурация прави тестера готов за работа за по-малко от 1 секунда след включване, което е от решаващо значение при динамични сервизни условия.

Съдържание

1x Предавател UT-682

1x Приемник UT-682

2x Батерия 9V 6F22

1x Кабел RJ-45

1x Кабел RJ-11

1x Кабел с крокодилчета

1x Транспортен калъф

1x Ръководство за потребителя

Размери, Тегло

Размери на продукта: 30 x 50 x 194 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 40 x 160 x 230 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 250 г

Тегло с опаковката: 418 г
