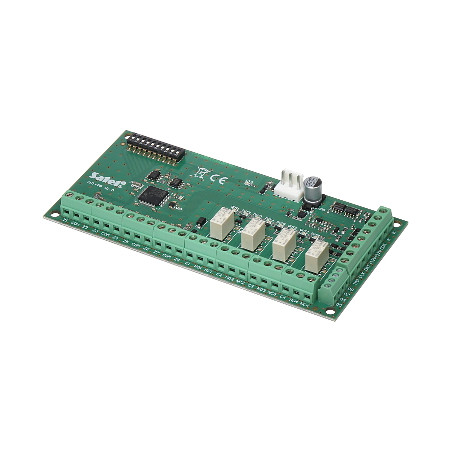

8-Eingangs- und 8-Ausgangs-Expander für Alarmsystem Erweiterungsplatine für INTEGRA Zentralen Relaisausgänge SATEL INT-PP
484,79 zł
Bruttopreis
Ein hochwertiges Eingangs- und Ausgangserweiterungsmodul, das für professionelle Einbruch- und Überfallmeldesysteme entwickelt wurde. Dieses fortschrittliche Gerät ermöglicht eine erhebliche Erweiterung der Kapazitäten von Alarmzentralen der INTEGRA-Serie, was es zur idealen Lösung für Objekte mit hohen Sicherheitsanforderungen macht.
Dank der Verwendung einer modernen elektronischen Architektur bietet das Modul 8 zusätzliche, voll programmierbare Eingänge, die eine breite Palette von Widerstandskonfigurationen unterstützen, von Standard-NO und NC bis hin zu fortschrittlichen EOL, 2EOL und sogar 3EOL, was eine präzise Erkennung von Alarmzuständen, Sabotage und Verkabelungsfehlern ermöglicht.
Zusätzlich ist das Gerät mit 8 programmierbaren Ausgängen ausgestattet, darunter Relaisausgänge und Ausgänge vom Typ Open Collector (OC), was die direkte Steuerung von Aktoren wie Signalgebern, Türverriegelungen oder Gebäudeautomationskomponenten ermöglicht. Das Gerät erfüllt die strengen Anforderungen der Norm EN 50131 für Grade 3, was ein Höchstmaß an Schutz und Zuverlässigkeit in Bank-, Juwelier- oder Militärinstallationen garantiert.
Die Verwendung einer dedizierten RS-485-Schnittstelle ermöglicht nicht nur eine stabile Kommunikation mit der Zentrale, sondern auch eine Fernaktualisierung der Firmware, ohne dass das Modul demontiert werden muss, was die Wartungskosten des Systems erheblich senkt. Die Vorteile des Geräts sind vor allem Vielseitigkeit, einfache Montage auf einer Schiene oder in einem dedizierten Gehäuse sowie die vollständige Integration in das Ökosystem des Herstellers. Das Modul zeichnet sich durch einen geringen Stromverbrauch und einen weiten Betriebstemperaturbereich aus, was die Betriebsstabilität unter verschiedenen Umgebungsbedingungen gewährleistet.
8-Eingangs- und 8-Ausgangs-Expander für Alarmsystem Erweiterungsplatine für INTEGRA Zentralen Relaisausgänge
Modell: SATEL INT-PP
EAN: 6931240084298 SKU: 931084294
- Systemerweiterung um 8 zusätzliche, programmierbare Eingänge
- 8 programmierbare Steuerausgänge (4 Relaisausgänge, 4 OC)
- Volle Unterstützung der Konfigurationen NO, NC, EOL, 2EOL und 3EOL
- Hoher Sicherheitsgrad gemäß Grade 3 Norm
- Möglichkeit zur Fernaktualisierung der Firmware über den RS-485-Bus
- Eingebauter dedizierter Sabotageausgang
- Hohe Belastbarkeit des Versorgungsausgangs bis zu 2,5 A
- Kompatibilität mit fortschrittlichen Zentralen der INTEGRA-Serie
Beschreibung
Ein hochwertiges Eingangs- und Ausgangserweiterungsmodul, das für professionelle Einbruch- und Überfallmeldesysteme entwickelt wurde. Dieses fortschrittliche Gerät ermöglicht eine erhebliche Erweiterung der Kapazitäten von Alarmzentralen der INTEGRA-Serie, was es zur idealen Lösung für Objekte mit hohen Sicherheitsanforderungen macht.
Dank der Verwendung einer modernen elektronischen Architektur bietet das Modul 8 zusätzliche, voll programmierbare Eingänge, die eine breite Palette von Widerstandskonfigurationen unterstützen, von Standard-NO und NC bis hin zu fortschrittlichen EOL, 2EOL und sogar 3EOL, was eine präzise Erkennung von Alarmzuständen, Sabotage und Verkabelungsfehlern ermöglicht.
Zusätzlich ist das Gerät mit 8 programmierbaren Ausgängen ausgestattet, darunter Relaisausgänge und Ausgänge vom Typ Open Collector (OC), was die direkte Steuerung von Aktoren wie Signalgebern, Türverriegelungen oder Gebäudeautomationskomponenten ermöglicht. Das Gerät erfüllt die strengen Anforderungen der Norm EN 50131 für Grade 3, was ein Höchstmaß an Schutz und Zuverlässigkeit in Bank-, Juwelier- oder Militärinstallationen garantiert.
Die Verwendung einer dedizierten RS-485-Schnittstelle ermöglicht nicht nur eine stabile Kommunikation mit der Zentrale, sondern auch eine Fernaktualisierung der Firmware, ohne dass das Modul demontiert werden muss, was die Wartungskosten des Systems erheblich senkt. Die Vorteile des Geräts sind vor allem Vielseitigkeit, einfache Montage auf einer Schiene oder in einem dedizierten Gehäuse sowie die vollständige Integration in das Ökosystem des Herstellers. Das Modul zeichnet sich durch einen geringen Stromverbrauch und einen weiten Betriebstemperaturbereich aus, was die Betriebsstabilität unter verschiedenen Umgebungsbedingungen gewährleistet.
Spezifikation
Anzahl der Eingänge
8 Stk. - programmierbar, Unterstützung mehrerer Meldetypen
Anzahl der Ausgänge
8 Stk. - programmierbar (4x OC-Ausgang, 4x Relaisausgang)
Unterstützung der Eingangskonfiguration
NO, NC, EOL, 2EOL/NO, 2EOL/NC, 3EOL (für INTEGRA Plus Zentralen)
Belastbarkeit der OC-Ausgänge
50 mA / 12 V DC - ideal zur Steuerung von Hilfsrelais
Belastbarkeit der Relaiskontakte
2 A / 24 V DC (ohmsche Last) - direkte Steuerung
Belastbarkeit des +12V-Ausgangs
2,5 A / 12 V DC - effiziente Stromversorgung für Melder und Zubehör
Gerätestromversorgung
12 V DC (+/- 15%) - Standard-Systemstromversorgung
Stromaufnahme
35 mA (Standby), 150 mA (maximaler Verbrauch bei aktiven Relais)
Kommunikationsschnittstelle
RS-485 - Kommunikationsbus der INTEGRA-System-Expander
Sicherheitsgrad (Grade)
Grade 3 gemäß EN 50131 - höchster Sicherheitsstandard
Umweltklasse
II gemäß EN 50130-5 - Betrieb in Innenräumen
Betriebstemperatur
-10 °C ... 55 °C - hohe thermische Stabilität
Sabotageausgang
Ja - Erkennung von Gehäuseöffnung und Abreißen vom Untergrund
SOFTWARE
Die dedizierte Software des Herstellers ermöglicht eine vollständige Diagnose des Moduls in Echtzeit. Dank der RS-485-Schnittstelle ermöglicht das System eine Fernaktualisierung der Firmware (Flash), wodurch ein physischer Austausch von integrierten Schaltkreisen entfällt. Der Benutzer hat die Möglichkeit, die Empfindlichkeit der Eingänge und die Logik der Relaisausgänge präzise einzustellen, was die Erstellung fortschrittlicher Automatisierungs- und Alarmszenarien ermöglicht. Die Programmierung erfolgt über die INTEGRA-Zentrale mittels eines Computers mit entsprechender Servicestoffware.
Lieferumfang
1x Eingangs-/Ausgangsexpander
1x Satz Montagezubehör
1x Kurzanleitung
Abmessungen, Gewicht
Produktabmessungen: 20 x 140 x 69 mm (T x B x H)
Verpackungsabmessungen: 40 x 160 x 85 mm (T x B x H)
Produktgewicht: 80 g
Gewicht mit Verpackung: 120 g
