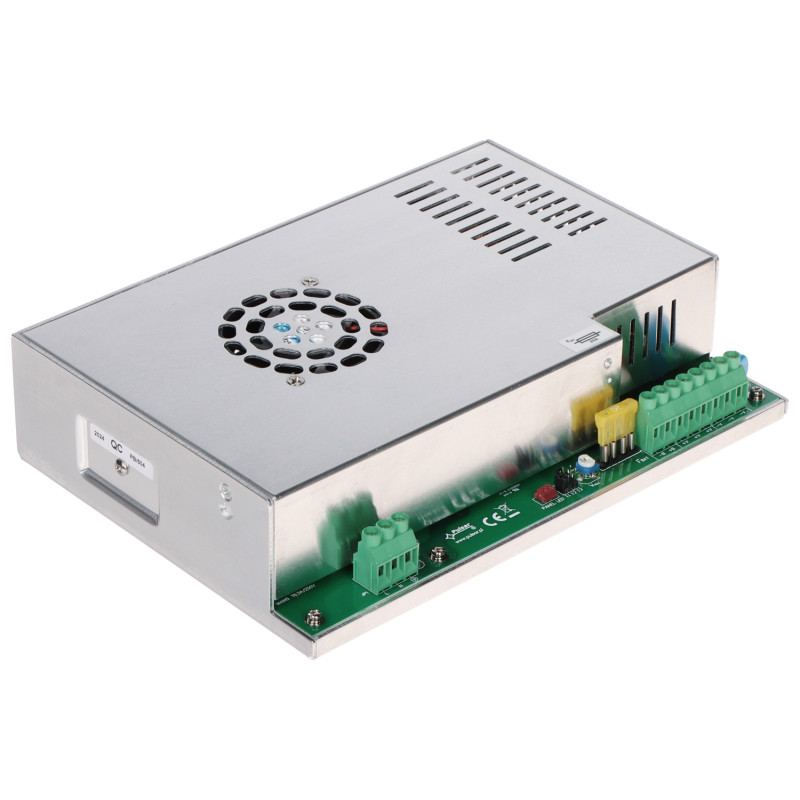

Professionel bufferstrømforsyning 13.8V 20A til CCTV alarmsystemer UPS switch-mode strømforsyningsmodul høj effektivitet

Model: PULSAR PSB-12V20A

EAN: 6931240085530 SKU: 931085535

• Høj strømeffektivitet på 20A, der tillader strømforsyning til flere enheder samtidigt
• Mulighed for justering af udgangsspænding i området 13.5V - 14.4V DC
• Valgbar batteriopladningsstrøm (2A / 4A / 8A) for bedre tilpasning af celler
• Høj energieffektivitet på 86%, hvilket reducerer driftsomkostninger
• Omfattende sæt af beskyttelser: SCP, OLP, OVP samt UVP-batteribeskyttelse
• Optisk signalering af driftsstatus via LED-dioder
• Medfølgende batterikabel for hurtig montering
• Solid, modulær konstruktion ideel til indbygning i styreskabe

Beskrivelse

Pulsar PSB-12V20A bufferstrømforsyningen er en avanceret switch-mode enhed designet til uafbrudt strømforsyning af sikkerhedssystemer, såsom alarmcentraler, CCTV-kameraer, adgangskontrolsystemer eller dørtelefoner. Takket være den høje strømeffektivitet på 20A er dette produkt ideelt til omfattende installationer, der kræver en stabil 13.8V DC spænding. Enheden er kendetegnet ved en høj effektivitet på 86%, hvilket minimerer energitab og begrænser komponenternes opvarmning.

En af de vigtigste fordele ved strømforsyningen er det integrerede batteristyringssystem. Brugeren har mulighed for manuelt at vælge opladningsstrøm (2A, 4A eller 8A) ved hjælp af jumpere, hvilket muliggør optimal tilpasning til kapaciteten af det tilsluttede blybatteri. Strømforsyningen sørger for cellens tilstand ved at tilbyde funktioner til opladningskontrol og vedligeholdelse samt beskyttelse mod overafladning (UVP), hvilket markant forlænger batteriets levetid.

Systemets sikkerhed garanteres af en række indbyggede elektroniske beskyttelser: kortslutningsbeskyttelse (SCP), overbelastningsbeskyttelse (OLP), overspændingsbeskyttelse (OVP) samt overspændingsbeskyttelse. Sættet indeholder et komplet sæt kabler til batteriet, hvilket letter installationen. Bemærk, at ved kontinuerlig 24-timers drift bør belastningen ikke overstige 80% af den maksimale strøm. Den solide, modulære metalkonstruktion letter montering i skabe eller kabinetter og sikrer et professionelt udseende og holdbarhed af UPS-nødstrømsinstallationen.

Specifikation

Strømforsyningstype

Switch-mode med høj effektivitet

Forsyningsspænding

200 V ... 240 V AC, 50/60 Hz

Udgangsspænding (bufferdrift)

11 V ... 13.8 V DC

Udgangsspænding (batteridrift)

9.5 V ... 13.8 V DC

Justering af udgangsspænding

13.5 V ... 14.4 V DC (via V-ADJ potentiometer)

Strømforsyningens strømeffektivitet

20 A (samlet strøm for modtagere og opladning)

Batteriopladningsstrøm

2 A / 4 A / 8 A (indstilles med CHARGE-jumper på printet)

Strømforsyningseffekt

276 W (maksimal kontinuerlig effekt)

Effektivitet

86 %

Antal udgange

3 stk. på skrueterminaler

Beskyttelse

Kortslutningsbeskyttelse (SCP), Overbelastningsbeskyttelse (OLP), Overspændingsbeskyttelse, Overspændingsbeskyttelse (OVP), Beskyttelse mod overafladning (UVP - afbrydelse ved ~9.5V)

Driftsforhold

Temperatur: -10 °C ... 40 °C, Relativ luftfugtighed: 20 % ... 90 % (uden kondensering)

Signalering og styring

Optisk signalering af AC/DC-status. Firmware: Intet digitalt interface; styring udføres af logiske analoge kredsløb, der administrerer batteriopladningscyklussen (CC/CV), overvåger spændingstærskler for UVP-beskyttelse og kontrollerer stabilisering af udgangsspændingen i realtid. Konfiguration af parametre sker mekanisk via jumpere og potentiometer.

Konstruktion

Modul til indbygning, køling ved naturlig luftcirkulation (monteringsafstand skal sikres)

Indhold

1x Bufferstrømforsyning PSB-12V20A

1x Sæt kabler til tilslutning af batteri

1x Monterings- og betjeningsvejledning

Dimensioner, Vægt

Produktdimensioner: 237 x 168 x 54 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 245 x 175 x 70 mm (Dybde x Bredde x Højde)

Produktvægt: 1190 g

Vægt med emballage: 1282 g
