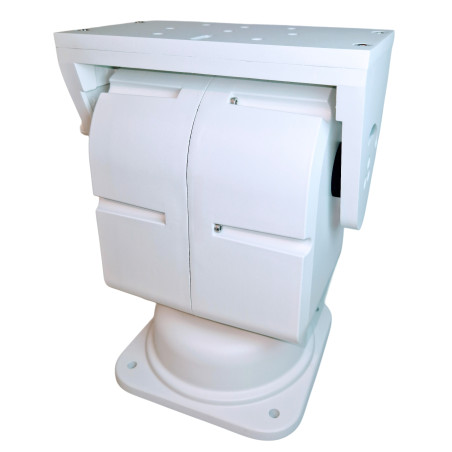

Otočná hlava pro CCTV kamery a solární panely venkovní PAN TILT 355st 70st 230V zátěž 17kg

Model: ACTii AC3361

EAN: 6931240033616 SKU: 336164328

• Napájení: DC 230V (AC 24V volitelně na objednávku)
• Materiál pouzdra: Hliníková slitina
• Odolnost: Vysoká teplota, stárnutí, koroze, voda, kyselý déšť, silný vítr, Stupeň krytí: IP66 (voděodolnost, prachuvzdornost)
• Motor: Krokový s plynulou regulací rychlosti, vysoká přesnost, odolný, zajišťující stabilní provoz a dlouhou životnost
• Rozsah horizontálního otáčení (Pan): 0°~355° / 0°~360° (volitelně)
• Rozsah vertikálního otáčení (Tilt): -70° ~ +20°
• Rychlost horizontálního otáčení: 0 ~ 15°/S
• Rychlost vertikálního otáčení: 0 ~ 2°/S
• Maximální zatížení: ≤ 17 kg
• Napájecí výstup: ve spodní části otočné hlavy pod krytem lze umístit napájecí adaptér, který umožní napájení kamery nebo jiného zařízení.

Popis

Odolná venkovní otočná hlava typu PAN TILT napájená napětím 230V AC.

Navrženo pro provoz v náročných podmínkách (stupeň krytí IP66, prachuvzdornost) v systémech CCTV, sledování solárních panelů a přesné polohování zařízení (kompatibilní s HD a analogovými kamerami) o maximální hmotnosti 17 kg.

Konstrukce z hliníkové slitiny zajišťuje odolnost proti korozi a provoz v širokém rozsahu teplot (-25°C do +55°C).

Nabízí přesný pohyb v horizontální (Pan: 0°-355°, volitelně 360°; rychlost 0-15°/s) a vertikální rovině (Tilt: -70° do +20°, rychlost 0-2°/s).

Snadná instalace (horní montáž).

Otočná hlava je řízena napěťově, má kabelové svorky: Režim auto, COM, pohyb dolů, pohyb nahoru, otáčení vpravo, otáčení vlevo. (např. připojením napětí 230V AC na svorku COM a svorku vlevo se hlava začne otáčet vlevo).

Specifikace

Pouzdro

Limit otáčení: Nastavitelný horizontálně/vertikálně

Otočná hlava je řízena napěťově, má kabelové svorky: Režim auto, COM, pohyb dolů, pohyb nahoru, otáčení vpravo, otáčení vlevo. (např. připojením napětí 230V AC na svorku COM a svorku vlevo se hlava začne otáčet vlevo).

Režim přenosu: Redukční převodovka

Rychlost horizontálního otáčení: 0 ~ 15°/S

Rychlost vertikálního otáčení: 0 ~ 2°/S

Rozsah horizontálního otáčení: 0°355° / 0°360° (volitelně)

Rozsah vertikálního otáčení: -70° ~ +20°

Výstupní rozhraní: 1x Napájení 12V; 1x Pomocný výstup (proud ≤500mA)

Dvoubodové skenování: Jedna trasa, dva libovolně nastavitelné body

Rychlost dvoubodového skenování: 12°/S

Napájení: AC 230V

Čistá hmotnost: 6.25 kg

Rozměry: 224 × 176.5 × 300.5 mm

Provozní teplota: -25°C ~ +55°C

Vlhkost prostředí: ≤ 95% bez kondenzace

Maximální zatížení: ≤ 17 kg

Typ zatížení: Top load (horní)

Způsob otáčení: Zubová převodovka zpomaluje pro otáčení

Přípustný točivý moment: 60NM

Provozní teplota: -10°C ~ 55°C ( H: -40°C ~ 55°C )

Spotřeba proudu během provozu: AC24V ≤ 1.2A, AC220V ≤ 0.2A

Konstrukce: Hliník

Standard (stupeň krytí): IP66

Relativní vlhkost: 85%

Certifikáty a normy

CE , ROHS

Rozměry, hmotnost

Rozměry produktu: 176 x 224 x 300 mm (hl. x š. x v.)

Rozměry balení: 250 x 300 x 350 mm (hl. x š. x v.)

Hmotnost produktu: 6025 g

Hmotnost s balením: 6500 g
