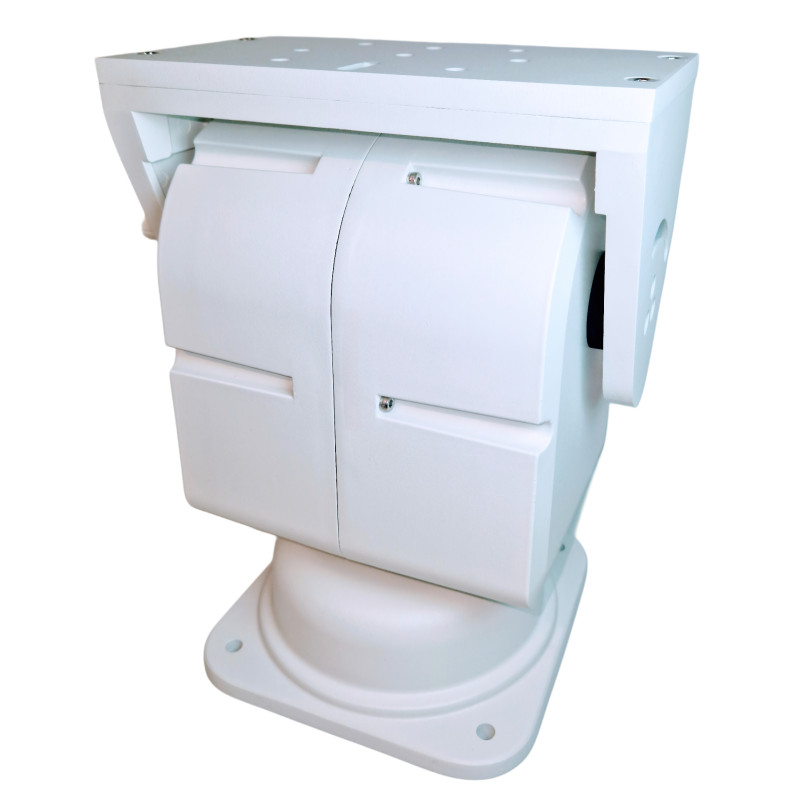

Външен PAN TILT въртящ механизъм за CCTV камери и соларни панели 355° 70° 230V натоварване 17кг

Модел: ACTii AC3361

EAN: 6931240033616 SKU: 336164328

• Захранване: DC 230V (AC 24V опционално по заявка)
• Материал на корпуса: Алуминиева сплав
• Устойчивост: Висока температура, стареене, корозия, вода, киселинен дъжд, силен вятър, Степен на защита: IP66 (водоустойчивост, прахоустойчивост)
• Двигател: Стъпков с плавно регулиране на скоростта, висока прецизност, издръжлив, осигуряващ стабилна работа и дълъг експлоатационен живот
• Обхват на хоризонтално въртене (Pan): 0°~355° / 0°~360° (опционално)
• Обхват на вертикално въртене (Tilt): -70° ~ +20°
• Скорост на хоризонтално въртене: 0 ~ 15°/S
• Скорост на вертикално въртене: 0 ~ 2°/S
• Максимално натоварване: ≤ 17 кг
• Изход за захранване: в долната част на въртящия механизъм под капака може да се постави захранващ адаптер, който позволява захранване на камера или друго устройство.

Описание

Издръжлив, външен въртящ механизъм тип PAN TILT, захранван с напрежение 230V AC.

Проектиран за работа в трудни условия (степен на защита IP66, прахоустойчивост) в системи за видеонаблюдение, проследяване на соларни панели и прецизно позициониране на устройства (съвместим с HD и аналогови камери) с максимално тегло 17 кг.

Конструкцията от алуминиева сплав осигурява устойчивост на корозия и работа в широк температурен диапазон (-25°C до +55°C).

Предлага прецизно хоризонтално движение (Pan: 0°-355°, опционално 360°; скорост 0-15°/s) и вертикално (Tilt: -70° до +20°, скорост 0-2°/s).

Лесен за инсталиране (горен монтаж).

Въртящият механизъм се управлява чрез напрежение, разполага с кабелни клеми: Автоматичен режим, COM, движение надолу, движение нагоре, въртене надясно, въртене наляво. (напр.: подавайки напрежение 230V AC към клема COM и клема наляво, въртящият механизъм ще започне да се върти наляво).

Спецификация

Корпус

Граница на въртене: Регулируема хоризонтално/вертикално

Въртящият механизъм се управлява чрез напрежение, разполага с кабелни клеми: Автоматичен режим, COM, движение надолу, движение нагоре, въртене надясно, въртене наляво. (напр.: подавайки напрежение 230V AC към клема COM и клема наляво, въртящият механизъм ще започне да се върти наляво).

Режим на предаване: Редукторна предавка

Скорост на хоризонтално въртене: 0 ~ 15°/S

Скорост на вертикално въртене: 0 ~ 2°/S

Обхват на хоризонтално въртене: 0°~355° / 0°~360° (опционално)

Обхват на вертикално въртене: -70° ~ +20°

Изходни интерфейси: 1x Захранване 12V; 1x Помощен изход (ток ≤500mA)

Двулинейно сканиране: Един маршрут, две точки, зададени произволно

Скорост на двуточково сканиране: 12°/S

Захранване: AC 230V

Нето тегло: 6.25 кг

Размери: 224 × 176.5 × 300.5 мм

Работна температура: -25°C ~ +55°C

Влажност на околната среда: ≤ 95% Без конденз

Максимално натоварване: ≤ 17 кг

Тип натоварване: Top load (Горен)

Начин на въртене (Revolve the way): Зъбна предавка забавя до въртене (The wheel gear decelerates to revolve)

Допустим въртящ момент (Valid torsion): 60NM

Работна температура: -10°C ~ 55°C ( H: -40°C ~ 55°C )

Консумация на енергия по време на работа: AC24V ≤ 1.2A, AC220V ≤ 0.2A

Конструкция: Алуминий

Стандарт (Степен на защита): IP66

Относителна влажност: 85%

Сертификати и стандарти

CE , ROHS

Размери, Тегло

Размери на продукта: 176 x 224 x 300 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 250 x 300 x 350 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 6025 г

Тегло с опаковката: 6500 г
