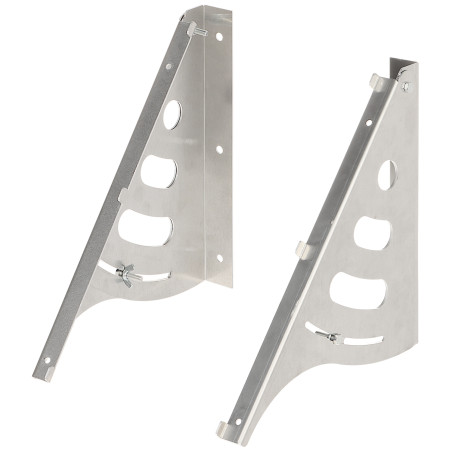

墙壁式光伏板安装套件 可调节太阳能光伏支架 15-50度

型号: USP-U30

EAN: 6931240054581 SKU: 931054583

• 专为小型光伏板的墙壁（砖墙）安装而设计
• 支持最大功率为80W的光伏板
• 倾斜角度可在15°至50°范围内平滑调节
• 结构完全由轻便耐用的铝材制成
• 具有极高的耐腐蚀性和耐候性
• 套件包含两个安装臂
• 需要在安装面板的框架上钻孔

描述

USP-U30安装套件是一种专业的解决方案，旨在将小型光伏板稳定且安全地固定在建筑物外墙或其他垂直表面上。该产品专为寻求可靠方式安装功率不超过80W太阳能模块的用户而设计。该套件的主要优势在于其集成的调节系统，允许用户在水平方向上将面板的倾斜角度精确调整在15°至50°之间。此功能对于根据季节和地理位置优化能源产量至关重要，直接提高了整个光伏系统的效率。

支架结构基于优质铝材，不仅保证了整个套件的重量轻，而且最重要的是对雨、雪或紫外线辐射等不利天气条件具有极强的抵抗力。由于使用了铝材，用户可以确信安装元件在多年的使用过程中不会腐蚀，这对于可再生能源系统至关重要。该套件安装简单，尽管需要在面板框架上钻孔，但这能确保最稳定的机械连接。

产品优势：

- 出色的耐用性：铝制结构保证了对锈蚀和外部因素的完全抵抗力。

- 设置灵活性：宽广的倾斜角度调节范围（15° - 50°）使其能够完美适应不同条件下的太阳光入射角。

- 通用性：该系统适用于市场上大多数功率不超过80W的小型光伏板。

- 安全性：坚固的支臂结构确保了面板即使在强风下也能保持稳定。

- 美观性：天然铝材饰面与现代太阳能系统完美融合。

- 完整性：套件包含两个支臂，构成了单个光伏模块的完整支撑系统。

规格

产品类型

墙壁式光伏板安装套件

型号

USP-U30

材质

具有增强抗氧化和抗大气腐蚀性能的优质铝材

倾斜角度调节

相对于水平面的15°至50°范围，可优化日照吸收

最大面板功率

专为功率不超过80W的模块设计

应用

建筑物墙壁、砖墙、立面及垂直结构上的外部安装

单个元件尺寸

310 x 300 x 43 mm - 尺寸适用于套件中的每个支臂

套件重量

0.94 kg（所有机械元件的总重量）

面板安装方式

需要在光伏板的铝框架上钻安装孔

环境耐受性

完全耐雨、雪及长期紫外线辐射

机械稳定性

刚性结构，确保在标准风荷载下安全支撑面板

颜色

天然铝色（银色），美观的表面处理

保修

2年（24个月），由授权服务中心提供

所需额外配件

套件中不包含用于固定到墙壁的螺丝以及连接面板与支架的螺丝（需根据基材类型选择合适的螺丝）

内容

1x 完整支架套件（2个支臂）

1x 使用与安装说明书

尺寸与重量

产品尺寸: 43 x 310 x 300 mm (深 x 宽 x 高)

包装尺寸: 60 x 422 x 235 mm (深 x 宽 x 高)

产品重量: 940 g

含包装重量: 952 g
