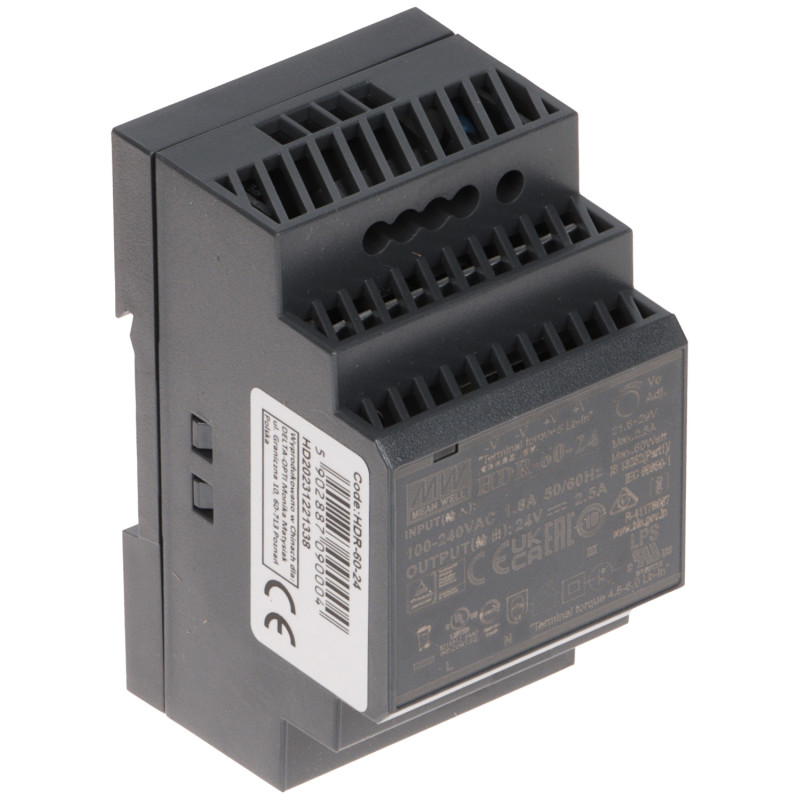

24V DC 2.5A 60W DIN导轨工业开关电源

型号: MEAN WELL HDR-60-24

EAN: 6931240040041 SKU: 931040049

• 安装于TS-35/7.5或15 DIN导轨
• 宽AC和DC输入电压范围
• 高达90%的高效率
• 输出电压可调 (21.6 ... 29V)
• 保护功能: 短路、过载、过压
• 自然风冷
• II类绝缘 (无需接地)
• 超窄外壳 (3SU - 52.5mm)
• 宽工作温度范围 -30°C 至 +70°C
• 空载功耗低 <0.3W

描述

HDR-60-24开关电源是全球领先品牌明纬（Mean Well）推出的一款专业且高效的电源解决方案，专为标准DIN导轨（TS35/7.5或15）安装而设计。该设备以其仅52.5毫米宽的超紧凑结构脱颖而出，可优化控制柜和配电盘的空间利用率。

该型号最重要的优势之一是其高达90%的能源效率，这意味着更低的能量损耗和更少的热量排放。电源适用于-30°C至+70°C的极宽温度范围，即使在严苛的工业环境中也能保证可靠性。

该产品提供稳定的24V DC输出电压，可通过内置电位器在21.6V至29V DC范围内精确调节。这是补偿长距离供电线路电压降的关键功能。先进的短路、过载和过压保护系统确保了所连接负载的安全。

HDR-60-24具有II类绝缘等级，无需保护接地，简化了安装过程。得益于通用的AC和DC输入电压范围，该设备用途广泛，可用于全球的楼宇自动化系统、CCTV监控和报警系统。坚固的外壳和3年制造商保修证明了该组件的卓越品质。

规格

电源类型

开关电源 - 基于高频技术的现代设计，确保稳定的输出参数和高功率密度。

AC输入电压

85V至264V AC (47-63Hz) 的宽范围，无需额外适配器即可在各种电网标准下工作。

DC输入电压

支持120V至370V DC的直流输入，可与缓冲电源系统集成。

输出电压

标称24V DC - 低纹波的稳压直流输出，非常适合敏感电子元件。

输出电压调节

通过电位器在21.6V至29V DC范围内平滑调节，可根据负载要求进行精确微调。

电源电流容量

最大输出电流为2.5A，为大多数标准自动化设备提供了充足的功率余量。

电源功率

额定输出功率60W，在性能和紧凑尺寸之间实现了完美的平衡。

输出数量

1个输出通道，配备双螺丝端子 (+V, -V)，便于将电源分配到多条线路。

效率

90%的高能效，最大限度地降低了运营成本和配电盘的发热量。

外壳类型

DIN导轨模块化外壳（3SU宽度），由高机械强度的阻燃塑料制成。

保护功能

全面保护：短路（打嗝模式）、过载（恒流限制）和过压（输出电压关断）。

工作温度 / 湿度

工作温度范围 -30°C 至 70°C（45°C以上需降额使用），相对湿度 20% - 90% RH。

合规性

符合UL62368-1、TUV EN62368-1安全标准，以及EMC EN55032排放标准和EN61000-4抗扰度标准。

保修

3年长期制造商保修，证明了明纬组件的高可靠性和高质量。

包装内容

1x HDR-60-24开关电源

1x 安装和操作手册

尺寸, 重量

产品尺寸: 58 x 53 x 93 mm (深 x 宽 x 高)

包装尺寸: 55 x 65 x 95 mm (深 x 宽 x 高)

产品重量: 190 g

包装重量: 206 g
