8路16A继电器输出扩展模块，适用于报警控制面板，DIN导轨安装，智能家居

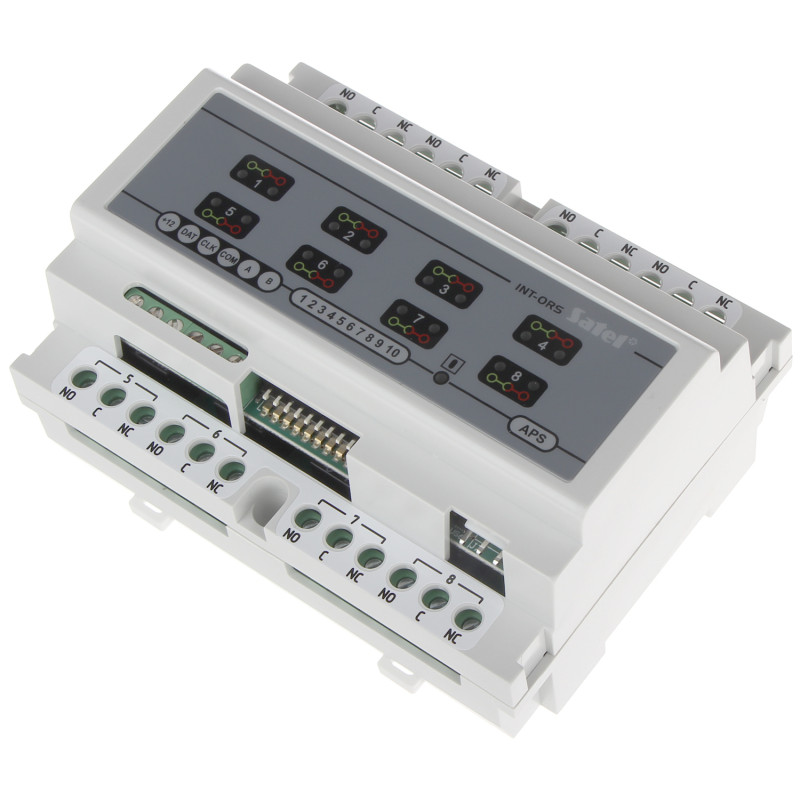

型号: SATEL INT-ORS

EAN: 6931240056141 SKU: 931056140

• 系统扩展8个额外的继电器输出
• 兼容INTEGRA, VERSA, PERFECTA, CA-64控制面板
• 兼容ACCO-NT门禁控制系统
• 大功率继电器，负载能力高达16 A / 250 V AC
• 安装在标准35 mm DIN导轨上
• 模块功耗低（最大280 mA）
• 可直接控制230V设备
• 波兰知名品牌SATEL产品

描述

SATEL INT-ORS是一款专业的输出扩展模块，专为要求最苛刻的入侵和抢劫报警系统而设计。它允许快速有效地扩展INTEGRA、INTEGRA Plus、VERSA、PERFECTA和CA-64系列报警控制面板的硬件资源，增加8个继电器输出。由于其通用性，该模块不仅适用于安全系统，还可作为智能家居系统的关键组件。

该扩展器的主要优点之一是使用了高质量的继电器，能够控制高功耗设备——切换电流高达16 A，电压高达250 V AC。因此，安装人员可以直接从报警控制面板管理照明、卷帘、车库门或灌溉系统，在许多应用中无需使用外部接触器。该设备设计用于安装在标准35 mm DIN导轨的配电柜中，确保了布线的整洁和整个安装的美观。

INT-ORS模块的特点是工作极其稳定，最大功耗仅为280 mA。该设备与ACCO-NT门禁控制系统完全兼容，将其功能扩展到高级通道控制和建筑基础设施管理。坚固的结构、波兰制造以及2年制造商保修，使其成为一款可靠的解决方案，适用于任何现代智能建筑。

使用此模块是对可扩展性的投资。八个输出中的每一个都可以单独编程，从而提供了巨大的系统个性化可能性。用户可以完全控制环境，能够创建复杂的自动化场景，从而提高生活舒适度和家庭安全水平。

规格

系统协作

该设备与SATEL生产的各种报警控制面板完全兼容，包括INTEGRA、INTEGRA Plus、CA-64、VERSA、PERFECTA系列以及先进的ACCO-NT门禁控制系统。

输出数量

该模块提供8个独立的、完全可编程的输出，可以实现报警系统中定义的各种逻辑功能。

执行输出类型

高耐用性继电器输出，确保控制电路与负载之间的电气隔离。

继电器切换能力

每个继电器的最大切换电流为16 A，即使是高功耗的能量接收器也能处理。

切换电压

继电器适用于高达250 V AC的电压，可直接控制由电网供电的设备。

电源参数

该模块需要报警系统典型的12 V DC稳压电源。

最大电流消耗

当所有八个继电器接通时，电源电流消耗不超过280 mA。

工作环境温度

该设备已在-10 °C至55 °C的宽温度范围内进行了稳定性测试。

安装方式

模块外壳适用于卡扣安装在宽度为35 mm的标准DIN安装导轨上。

防拆输出

该型号在电子板上没有专用的防拆输出。

环境等级

符合EN 50130-5标准 - II级，意味着适用于典型条件下的室内工作。

保修

制造商对设备提供自购买之日起为期2年的全面保修。

物理尺寸

宽度122 mm，高度92 mm，深度58 mm。

控制软件

专用软件允许对输出进行高级配置、命名、分配定时器以及实时监控继电器状态。该程序提供了系统架构的清晰视图，并促进了通过控制面板通信总线与智能建筑系统的集成。用户可以轻松地将输出分配给时间表，从而无需人工干预即可自动控制照明或供暖。该程序还提供诊断工具，用于检查通信的正确性和扩展模块的电源状态。

包装内容

1x SATEL INT-ORS扩展器

1x 波兰语用户手册

尺寸，重量

产品尺寸: 58 x 122 x 92 mm (深 x 宽 x 高)

包装尺寸: 65 x 145 x 100 mm (深 x 宽 x 高)

产品重量: 280 g

包装重量: 340 g
