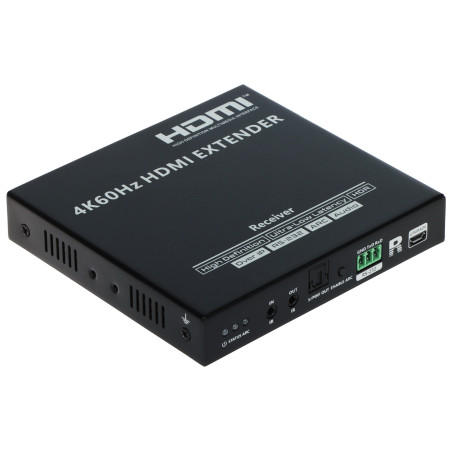

HDMI over IP 4K 60Hz HDR RS-232 S/PDIF ARC 延长器接收器 120m RJ45 网线传输 CEC

型号: Delta Multimedia HDMI-EX-IP-4K-X1/RX

EAN: 6931240029978 SKU: 931029978

• 通过单根网线传输 4K UHD @ 60Hz HDMI 信号
• 支持现代 HDMI 2.0 标准以及 HDR10 和 YUV444
• 极低传输延迟 - 仅 16 毫秒
• 传输距离可达 120 米 (6 类线) 或 80 米 (5e 类线)
• 支持音频回传通道 ARC 和 CEC 控制
• 内置附加端口：用于控制的 RS-232 和光纤 S/PDIF
• 支持点对点连接以及通过交换机进行级联工作
• 具备浪涌保护和静电放电 (ESD) 保护
• 适用于 24 小时全天候连续运行
• 套装包含用于控制信号源的红外接收器

描述

HDMI-EX-IP-4K-X1/RX 延长器接收器是一款先进的技术解决方案，重新定义了长距离视频和音频信号的传输方式。通过使用现代计算机网线（5、5e、6、6A 或 7 类），该设备能够以 60Hz 的频率传输 4K UHD 分辨率的清晰图像。它是要求苛刻的家庭安装和专业数字标牌系统的理想选择。该设备的主要优势在于其极高的灵活性——它既可以在点对点直接连接中工作，也可以在利用交换机的复杂网络结构中工作，从而实现级联连接。这意味着在网络基础设施内，传输距离几乎可以无限延伸。

采用 ipcolor STREAM™ 协议可确保极低的延迟（仅 16 毫秒），并通过支持 HDR10 和 YUV444 实现出色的色彩还原。另一个优势是支持音频回传通道 (ARC)，这简化了家庭影院系统中的布线。坚固的结构专为 24/7 连续运行而设计，内置的浪涌保护和 ESD 保护使该产品成为任何多媒体安装中可靠的组件。套装中还包含一个红外接收器，允许从电视所在位置远程控制信号源。安装美观度得到了显著提升，因为只需将一根细网线连接到接收器，而不是在长距离上使用粗硬的 HDMI 线缆。

规格

设备类型

HDMI over IP 延长器接收器

支持的分辨率

4K UHD @ 24/25/30/50/60 Hz (3840x2160, 4096x2160), 1080p @ 24/25/50/60 Hz, 1920x1200, 720p @ 50/60 Hz, 1024x768

传输距离

120 米 - UTP 6, 6A, 7 类; 80 米 - UTP 5, 5e 类

HDMI 和 HDCP 标准

HDMI 2.0 (Deep Color, HDR10, YUV444); HDCP 1.4 / 2.2

传输协议

ipcolor STREAM™

数据传输参数

最大带宽: 18 Gbps; 传输延迟: 16 毫秒

音频支持

LPCM 2.1CH, DTS, Dolby Digital 5.1CH, Dolby Atmos DD+; S/PDIF 光纤输出

多媒体功能

HDMI ARC (音频回传通道) 带专用按钮; 支持 CEC

接口和端口

1x HDMI 输出, 1x RJ45 (以太网), 1x S/PDIF 输出 (光纤), 1x 红外接收器接口, 1x RS-232 端口, 1x mini USB (软件升级)

安全保护

浪涌保护; ESD 保护 (IEC 61000-4-2): ±4kV 接触, ±8kV 空气; 防雷保护

电源参数

5V DC / 2A (含电源适配器); 功耗: ≤ 7.5 W

环境条件

工作温度: -20 °C ... 50 °C; 湿度: 0 % ... 90 % (无冷凝)

结构

金属外壳，专为 24/7 连续运行设计，带 RESET 按钮

ipcolor STREAM™ 软件

ipcolor STREAM™ 技术是设备的核心，是一种用于通过 IP 协议传输高分辨率信号的先进软硬件解决方案。该软件实现了智能视频压缩，在保持几乎无损的图像质量的同时，将延迟保持在 16 毫秒的极低水平，这对于交互式系统至关重要。该系统管理数据包传输，即使在负载较重的局域网中也能避免丢帧。此外，该软件完全支持 HDR10 元数据，允许显示具有宽动态范围的图像。设备接口允许通过 mini-USB 端口轻松升级固件，确保与新格式的兼容性并提高未来的运行稳定性。该技术还允许与视频流并行传输 CEC 和 RS-232 控制信号，从而以对用户完全透明的方式实现对显示器和信号源的全面控制。

包装内容

1x HDMI-EX-IP-4K-X1/RX 接收器

1x 5V/2A 电源适配器

1x 红外接收器

1x 用户手册

尺寸, 重量

产品尺寸: 21 x 125 x 115 毫米 (深 x 宽 x 高)

包装尺寸: 80 x 200 x 150 毫米 (深 x 宽 x 高)

产品重量: 376 克

包装重量: 682 克
