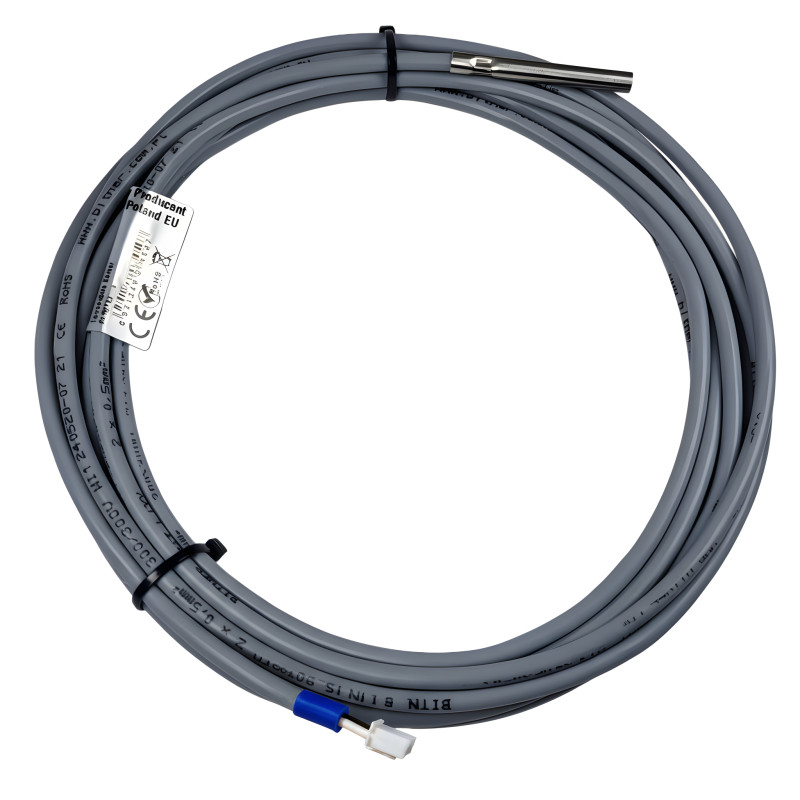

Temperatursensor Ts Te1 Tdef Tao THI THO Twi Two Tout2 Tai T-tank für Haier Wärmepumpe AQUA und SUPER AQUA 12m

Modell: ACTii AC8612

EAN: 6931240086124 SKU: 861251826

• Hochwertiger Präzisions-Temperatursensor
• Verwendung eines spezialisierten flexiblen Kupfer-Steuerkabels BiT LiYY 2x0.5mm, Spannung: 300/300V, Betriebstemperatur: -40℃ bis 80℃, konform mit EU-Norm: LVD 2014/35/EU
• Sensor in einer Hülse mit einem Durchmesser von 6mm und einer Länge von 50mm, gefertigt aus Edelstahl
• Jeder Sensor wird für 3 verschiedene Temperaturen getestet, um die Übereinstimmung der Messungen mit einem Referenzsensor sicherzustellen.
• Wasserschutz - Sensor mit hochtemperaturbeständigem, flexiblem Silikon beschichtet. Undichtigkeiten sind ein häufiges Problem bei Temperatursensoren, was zu Schäden durch Feuchtigkeit führt.
• Unsere Temperatursensoren zeichnen sich durch höhere Qualität aus. Im Gegensatz zur Konkurrenz verwenden wir nur zu 100% kupfernes, dickes, zertifiziertes Steuerkabel, das in der EU hergestellt wurde und über eine dicke und flexible Isolierung verfügt. Wir verwenden Markensensoren. Jeder Sensor wird von uns auf Messübereinstimmung mit einem Referenzsensor geprüft.
• Der Sensor ist mit einem Stecker versehen, der in die Buchse auf der Hauptplatine der Wärmepumpe passt. Der Anschluss des Sensors erfordert lediglich das Einstecken an der entsprechenden Stelle auf der Hauptplatine.

Beschreibung

Temperatursensor Ts, Te1, Tdef, Tao, THI, THO, Twi, Two, Tout2, Tai, T-tank, T-tank2, konzipiert für Haier Wärmepumpen

Sensor konzipiert für alle Haier Wärmepumpen der Serien AQUA und SUPER AQUA

Der Sensor ist mit einem Stecker versehen, der in die Buchse auf der Hauptplatine der Wärmepumpe passt. Der Anschluss des Sensors erfordert lediglich das Einstecken an der entsprechenden Stelle auf der Hauptplatine.

Undichtigkeiten sind ein häufiges Problem bei Temperatursensoren, was zu Schäden durch Feuchtigkeit führt. Unsere Sensoren bieten Schutz vor Wasser - der Sensor ist mit hochtemperaturbeständigem, flexiblem Silikon beschichtet.

Kompatibilitätsliste:

Ts: Verdampfungs-Sauggastemperatur (Betriebsüberwachung)

Te1/ Tdef: Abtautemperatur des Wärmetauschers (Defrost)

Tao: Außentemperatur (Wetterfühler)

THI: Kältemitteleintrittstemperatur in den Wärmetauscher

THO: Kältemittelaustrittstemperatur aus dem Wärmetauscher

Twi: Wassereintrittstemperatur in den Wärmetauscher

Two: Wasseraustrittstemperatur aus dem Wärmetauscher

Tout2: Temperatur der Kältemittel-Gasleitung

Tai: Temperatur der Kältemittel-Flüssigkeitsleitung

T-tank / T-tank2: Pufferspeicher-/Brauchwassertemperatur (oben/unten)

Spezifikation

Sensorparameter

Sensor kompatibel mit Haier Serie AQUA und SUPER AQUA

Zweck: Haier Wärmepumpen

Kompatibilitätsliste: Ts, Te1, Tdef, Tao, THI, THO, Twi, Two, Tout2, Tai, T-tank, T-tank2

Messbereich des Sensors: von -40 bis +400 °C

Schutzart: IP68

Sensor in einer Hülse mit einem Durchmesser von 6mm und einer Länge von 50mm, gefertigt aus Edelstahl

Kabelabschluss: Kunststoffstecker passend für die Buchse auf der Hauptplatine der Wärmepumpe.

Kabellänge: 12m (472 Zoll)

Kabelparameter

Kabeltyp: Steuer-/Signalkabel

Betriebsspannung: 300/300V

Spannungsprüfung: ≤ 0,34mm2 1200 V, ≥ 0,5 mm2 1500 V

Isolationswiderstand: 20 MΩ x km

Kapazität: (bei 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Induktivität: 0,65 mH/km

Min. Biegeradius (flexible Verbindung): 7,5 x Ø

Min. Biegeradius (feste Verbindung): 4 x Ø

Betriebstemperatur: Feste Installation: -40℃ bis 80℃, Flexible Installation: -5℃ bis 80℃

Verlegebedingungen: Innenkabel, Min. Verlegetemperatur: -5℃

Umweltbeständigkeit: Flammwidrigkeit bei Einzelkabel

Zertifikate / Zulassungen: CPR - Zertifikate / DoP

Kabelkonstruktion:

Leitermaterial: Kupferleiter

Leiteraufbau: Kl.5 (gem. EN 60228, IEC 60228)

Aufbau der Adern: Mehradriges Kabel

Anwendung: Kabel für Steuer- und Signalstromkreise in Industrieanwendungen, in der Messtechnik sowie zur Datenübertragung mittels analoger und digitaler Signale in Industrieanlagen und Automatisierungssystemen. Für feste Installationen und mobile Geräte geeignet. Geeignet für Inneninstallationen, in trockenen und feuchten Räumen.

Weitere Informationen

In unserem Angebot sind Temperatursensoren mit anderen Kabellängen erhältlich

Lieferumfang

Temperatursensor mit 12m langem Kabel

Zertifikate und Normen

CE, RoHS

Abmessungen, Gewicht

Produktabmessungen: 50 x 200 x 200 mm (T x B x H)

Verpackungsabmessungen: 100 x 200 x 50 mm (T x B x H)

Produktgewicht: 250 g

Gewicht inkl. Verpackung: 260 g
