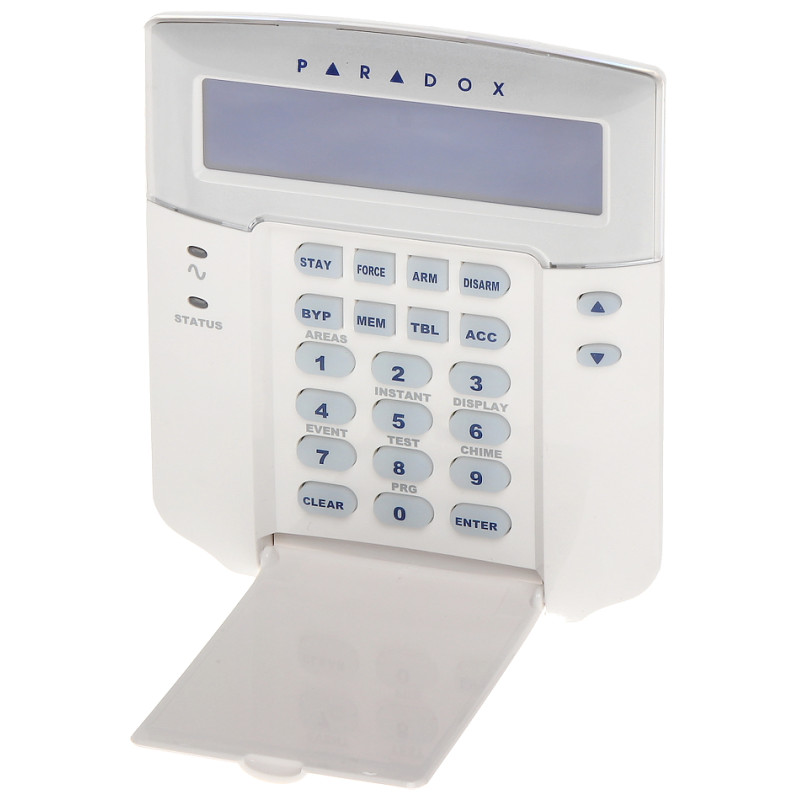

LCD-Bedienteil für Digiplex EVO Alarmsystem mit blauem Display und Kabelanschluss

Modell: PARADOX K641+-W2W

EAN: 6931240067741 SKU: 931067745

• Kompatibilität mit fortschrittlichen PARADOX Digiplex EVO Zentralen
• Gut lesbares alphanumerisches 2x16-Zeichen-LCD-Display mit blauer Hintergrundbeleuchtung
• Schnellzugriffstasten für häufig verwendete Systemfunktionen
• Möglichkeit zur Auslösung von Spezialalarmen (Überfall, Feuer, Hilfe) direkt über die Tastatur
• Unterstützung für eine oder mehrere Systempartitionen
• Integrierter Eingang für eine zusätzliche Alarmzone
• Unabhängige Einstellungen für Gong-Zonen (Chime)
• Integriert programmierbarer PGM-Ausgang zur Steuerung externer Geräte
• Vollständige Anpassung der Displayparameter: Hintergrundbeleuchtung, Kontrast, Scrollgeschwindigkeit
• Konformität mit europäischen Sicherheitsnormen EN

Beschreibung

Das Bedienteil K641+-W2W ist ein fortschrittliches Steuergerät, das speziell für die Zusammenarbeit mit modernen Alarmanlagen der PARADOX Digiplex EVO-Serie entwickelt wurde. Ausgestattet mit einem gut lesbaren alphanumerischen 2x16-Zeichen-LCD-Display bietet es dem Benutzer eine intuitive und komfortable Kontrolle über das Sicherheitssystem.

Spezifikation

Zusammenarbeit und Kompatibilität

Das Gerät wurde für den Einsatz in professionellen Alarmsystemen der Marke PARADOX konzipiert. Die volle Kompatibilität umfasst Zentralen der Digiplex EVO-Serie, was die Nutzung aller fortschrittlichen Bus-Funktionen ermöglicht.

Display und Schnittstelle

Es wurde ein LCD-Display mit einem Format von 2 Zeilen zu je 16 Zeichen verwendet. Es zeichnet sich durch hohen Kontrast und eine blaue Hintergrundbeleuchtung aus. Die Schnittstelle ist alphanumerisch, was die Anzeige vollständiger Textmeldungen ermöglicht.

Alarmfunktionen

Das Bedienteil ermöglicht die sofortige Hilfeanforderung über eine Tastenkombination. Es stehen drei Alarmarten zur Verfügung: ÜBERFALL (Silent/Audible), FEUER und HILFE (Medal). Jeder kann hinsichtlich der Berichterstattung konfiguriert werden.

Zonenverwaltung

Das Gerät unterstützt Mehrpartitionenlogik. Der Benutzer kann einzelne Zonen (Partitionen) des Systems unabhängig voneinander scharf- und unscharf schalten, gemäß den ihm im EVO-System zugewiesenen Berechtigungen.

Zonen und Ausgänge

Die Tastatur verfügt über 1 physischen Eingang für eine Alarmzone, was Verkabelungskosten zur Zentrale spart. Zusätzlich ist sie mit 1 programmierbaren PGM-Ausgang ausgestattet, der durch Systemereignisse aktiviert werden kann.

Kommunikationsbus

Der Anschluss erfolgt über einen standardmäßigen 4-Draht-Paradox-Kommunikationsbus, der einen stabilen Datenaustausch über große Entfernungen gewährleistet.

Akustische Signalisierung

Ein eingebauter piezoelektrischer Wandler signalisiert akustisch Ein- und Ausgangszeiten, Verzögerungszeiten sowie die Verletzung von Gong-Zonen. Eine unabhängige Definition der Töne für verschiedene Ereignisse ist möglich.

Personalisierung

Der Benutzer hat die Möglichkeit, die Helligkeit der Dioden und des Bildschirms, den Kontrast des Displays sowie die Geschwindigkeit, mit der Textmeldungen über den Bildschirm laufen, stufenlos einzustellen.

Normen und Zertifikate

Konformität mit strengen Sicherheits- und elektromagnetischen Verträglichkeitsnormen: EN 50130-4, EN 61000-6-3, EN 60950-1 sowie der Umweltnorm EN 50581.

Stromversorgung

Der Betriebsspannungsbereich liegt zwischen 9 V und 16 V DC (Gleichstrom). Die Stromaufnahme bei maximaler Last (volle Hintergrundbeleuchtung und Signalisierung) überschreitet 150 mA nicht.

Betriebsumgebung

Das Gerät ist für den Innenbereich bestimmt. Die Betriebstemperatur liegt zwischen -10 °C und 55 °C bei einer zulässigen relativen Luftfeuchtigkeit von 5 % bis 93 % (nicht kondensierend).

Physikalische Parameter

Gehäuse aus hochwertigem ABS-Kunststoff in Weiß/Silber. Die Außenabmessungen betragen 126 x 150 x 27 mm. Das Nettogewicht des Geräts beträgt 0,23 kg.

Standort

Das Gerät stammt aus Kanada (Herkunftsland des Herstellers Paradox), was höchste Technologiequalität und Sicherheitsstandards garantiert. Unterstützte Menüsprache: Polnisch.

Garantie

Das Produkt unterliegt einer standardmäßigen 2-jährigen Herstellergarantie, die technischen Support und langfristige Betriebssicherheit gewährleistet.

Software und Benutzeroberfläche

Die interne Software des Bedienteils ermöglicht vollen Zugriff auf das Installateur- und Benutzermenü des Digiplex EVO-Systems. Die Softwareschnittstelle ermöglicht eine intuitive Navigation durch die Menüstruktur dank klarer Textbeschriftungen. Die Software unterstützt fortschrittliche Funktionen zur Überwachung des Zonenstatus, zum Durchsuchen des Ereignisspeichers (bis zu 2048 Ereignisse in EVO-Systemen) und zum Testen des Systems. Dank der integrierten Logik zeigt das Bedienteil automatisch Fehlerstatus an, was die Systemdiagnosezeit erheblich verkürzt. Die Software ermöglicht auch die Zuweisung eigener Namen zu Zonen und Linien, was das System für den jeweiligen Kunden personalisiert.

Inhalt

1x LCD-Bedienteil

1x Montagezubehör (Dübel, Schrauben)

1x Parametrischer Widerstand

1x Kurzanleitung

Abmessungen, Gewicht

Produktabmessungen: 27 x 150 x 126 mm (T x B x H)

Verpackungsabmessungen: 35 x 130 x 150 mm (T x B x H)

Produktgewicht: 230 g

Gewicht mit Verpackung: 250 g
