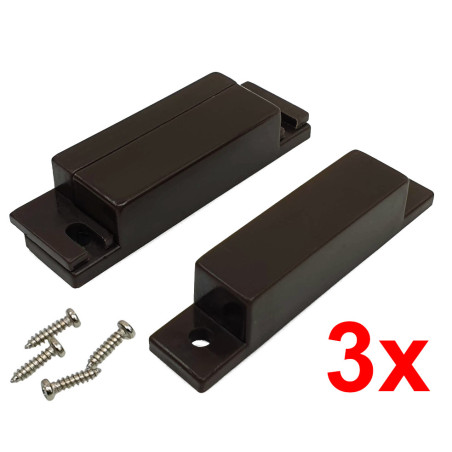

3个侧装磁力簧片开关传感器棕色NC 64mm间隙25mm用于门窗大门报警

型号: ACTii AC3519

EAN: 6931240035191 SKU: 351942623

• 3件套：保护多个入口点的经济型解决方案。
• 25mm大工作间隙：可容纳窗扇和门扇的位移。
• 美观安装：安装盖可完全遮盖布线。
• 高耐用性：钌(Ru)触点可防止粘连并确保长寿命。
• 通用兼容性：与Satel、Bosch、Elmes、Ropam、AVT控制面板兼容。
• 坚固外壳：由坚硬、耐损坏的棕色ABS材料制成。
• 易于安装：外壳上的切口允许从侧面或正面引出电缆。
• 集成参数化：2EOL/NC类型，带有2 x 1.1k欧姆电阻。

描述

一套三个棕色专业磁力传感器（簧片开关），专为隐蔽且有效地保护财产而设计。这些表面安装的侧向传感器是保护报警系统中的窗户、门和其他活动元件的理想解决方案。得益于由优质ABS塑料制成的棕色外壳，传感器与深色门窗框架完美融合，对旁观者来说几乎不可见。

规格

侧装磁力传感器（簧片开关）表面安装

该模型的主要优点是其通用性和深思熟虑的设计。配备安装盖，可以完全隐藏布线，这不仅改善了安装的美观性，还防止了潜在的破坏。外壳上的特殊切口允许从侧面或正面灵活引出电缆，这极大地简化了在难以到达的地方的安装。

传感器的特点是工作间隙大，高达25mm，即使在门窗扇安装不够精确的情况下也能保证稳定运行。使用钌(Ru)作为触点材料确保了多年的卓越耐用性和可靠性，消除了触点粘连的问题。该套件与市场上大多数报警控制面板完全兼容，包括Satel、Bosch、Elmes、Ropam或AVT品牌的系统。这是一种2EOL/NC类型的解决方案，内置2 x 1.1k欧姆参数电阻，简化了需要线路参数化的高级系统中的安装。选择此套件，您将获得一个用于保护三个入口点的完整解决方案，结合了专业制造质量和安装简便性。

套件数量

设备类型

3个

报警输出

电气NO / 报警NC（2线）

线路配置

2EOL/NC（带内置参数电阻）

参数电阻

2 x 1.1k欧姆

工作间隙

25 mm

最大切换电压

200 V

最大切换电流

500 mA

最大持续电流

1.5 A

额定功率

10 VA

触点材料

Ru（钌）

外壳和颜色

ABS塑料 / 棕色

工作温度

-25°C至+85°C

结构特点

电缆遮盖盖，电缆安装切口

认证

CE, RoHS

内容

3x 簧片开关传感器（磁性部分和触点部分）

3x 遮盖盖

1x 安装螺丝套件

附加信息

工作原理：为什么传感器是电气NO，而报警是NC？

传感器的工作非常简单：靠近磁铁（关闭窗户）闭合电路，远离磁铁（打开窗户）断开电路。

在报警行业中，该传感器作为NC（常闭）销售。这是为什么呢？

在报警系统中，“正常”（静止）状态是建筑物受到保护——即窗户关闭。

既然在窗户关闭时（磁铁靠近），电路是闭合的并且有电流流过，制造商称其为NC。

从纯电学的角度来看，这是一个NO系统（因为默认情况下，放在桌子上没有磁铁时，传感器不导电），但报警安装人员总是看窗户关闭时的运行状态。

尺寸，重量

产品尺寸: 19 x 64 x 13 mm (深 x 宽 x 高)

包装尺寸: 100 x 60 x 25 mm (深 x 宽 x 高)

产品重量: 57 g

包装重量: 75 g
