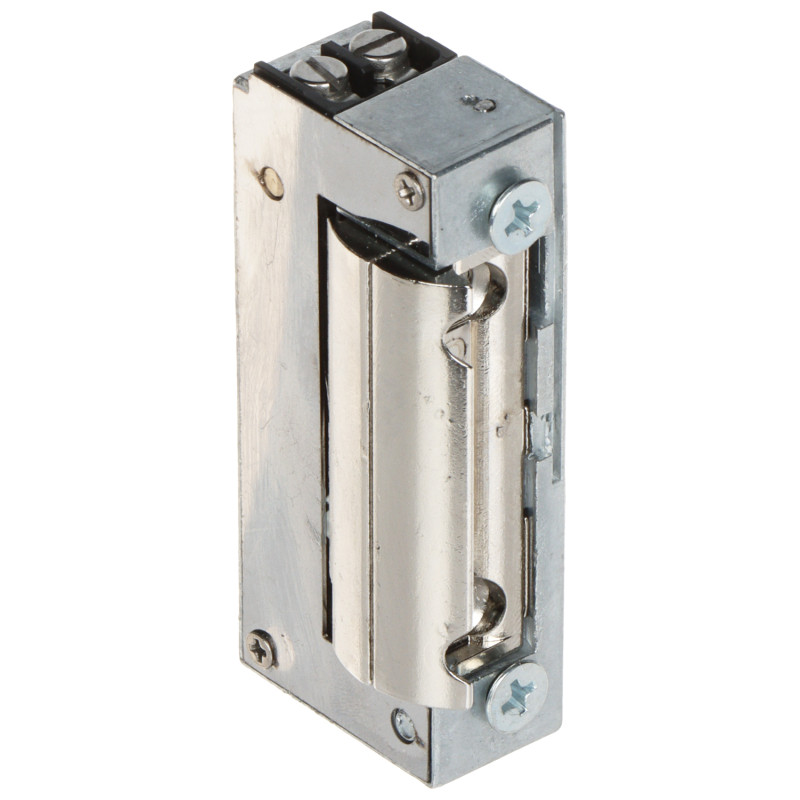

16.2mm窄型对称电锁扣适用于压力门加强弹簧NC 12V AC/DC径向可调

型号: BIRA XS12U-B

EAN: 6931240010396 SKU: 931010399

• 超窄外形，宽度仅16.2毫米，非常适合铝合金和PVC型材
• 加强型弹簧，专为压力门设计
• 完全对称结构 - 适用于左开门和右开门
• 径向锁扣形状，防止开启时部件超出锁体轮廓
• 3.5毫米间隙调节，可精确匹配锁舌
• 高机械强度，可承受高达3000 N (300 kg)的压力
• 经200,000次开启循环测试，使用寿命长
• 10-14V AC/DC通用电源
• NC (常闭) 工作模式 - 通电后开启

描述

Hartte XS系列电锁扣是门禁系统领域的一项先进解决方案，其特点是仅16.2毫米的超窄结构。由于尺寸紧凑，该设备非常适合安装在现代窄铝型材和PVC门框中，而标准电锁扣可能无法安装在这些位置。XS12U-B型号专为特定的安装要求而设计，提供加强型弹簧，这对于所谓的压力门（密封条或门扇结构对锁舌施加持续压力）至关重要。

该型号的主要优点是其完全对称性，这意味着它可以成功地用于左开门和右开门，无需订购专用版本。径向锁扣形状是另一项创新——在操作过程中，锁舌在壳体内旋转，不会超出其轮廓。这大大减小了门框上的安装孔尺寸，不仅加快了安装工作，还对门的美观度产生了积极影响。

该设备提供高达3.5毫米的间隙调节，允许将锁扣精确匹配到把手锁舌，消除了恼人的门晃动或关门问题。坚固的结构保证了3000 N（约300公斤压力）的高机械阻力，使其成为安全系统中的有效屏障。此外，电锁扣通过了严格的耐久性测试，达到了令人印象深刻的200,000次开启循环，即使在高流量区域也能实现多年的无故障运行。

设备电源范围为10至14V AC/DC，在选择电源时提供了灵活性，并与市场上大多数对讲机和可视对讲系统兼容。选择Hartte XS12U-B电锁扣，您投资的是一款结合了小型化、耐用性和通用性的产品，这使其成为专业安全系统安装人员的最佳选择之一。

规格

额定电压

10 V ... 14 V AC/DC - 设备在给定的电压范围内接受交流电和直流电，便于与各种电源系统集成。

电流消耗 (AC)

12 V AC时为480 mA - 使用交流电供电时的电流消耗，这是标准对讲机变压器的典型特征。

电流消耗 (DC)

12 V DC时为680 mA - 使用直流电供电时的电流消耗，可确保设备运行更安静。

应用与用途

右开门 / 左开门 - 通用对称结构。专门用于压力门（具有强密封压力）。

工作模式

NC (常闭) - 断电时锁舌保持锁定。通电脉冲后解锁。

机械强度

3000 N (牛顿) - 直接作用于锁扣的允许门负载，相当于约300公斤的重量。

耐用性与循环

200,000次开启循环 - 定义门禁系统中高强度使用下高机械可靠性的参数。

锁扣调节

3.5毫米 - 间隙调节范围，允许在安装后校正电锁扣锁舌相对于把手锁的位置。

形状与技术

径向锁扣形状 - 创新设计，使锁扣在开启时绕自身轴线旋转，且不会超出外壳轮廓。

外壳尺寸

宽度: 16.2毫米，深度: 28毫米，高度: 67毫米 - 超窄外形，可在非常有限的空间内安装。

线圈电气参数

电阻: 17.6 Ω (欧姆) - 电磁铁线圈的恒定电阻，确保稳定的运行参数。

附加功能

无锁舌锁定，无记忆功能，无反向工作 - 该型号专用于简单可靠的入口控制系统。

制造商与品牌

BIRA / Hartte系列 - 波兰制造商，专门从事高质量门禁电气解决方案。

保修

2年 (24个月) - 制造商对材料和结构缺陷的全面保修保护。

内容

1x XS12U-B电磁锁扣

1x 安装与操作手册

尺寸与重量

产品尺寸: 28 x 16 x 67 毫米 (深 x 宽 x 高)

包装尺寸: 28 x 35 x 97 毫米 (深 x 宽 x 高)

产品重量: 136 克

包装重量: 140 克

下载

• CE声明
• 安全合规
