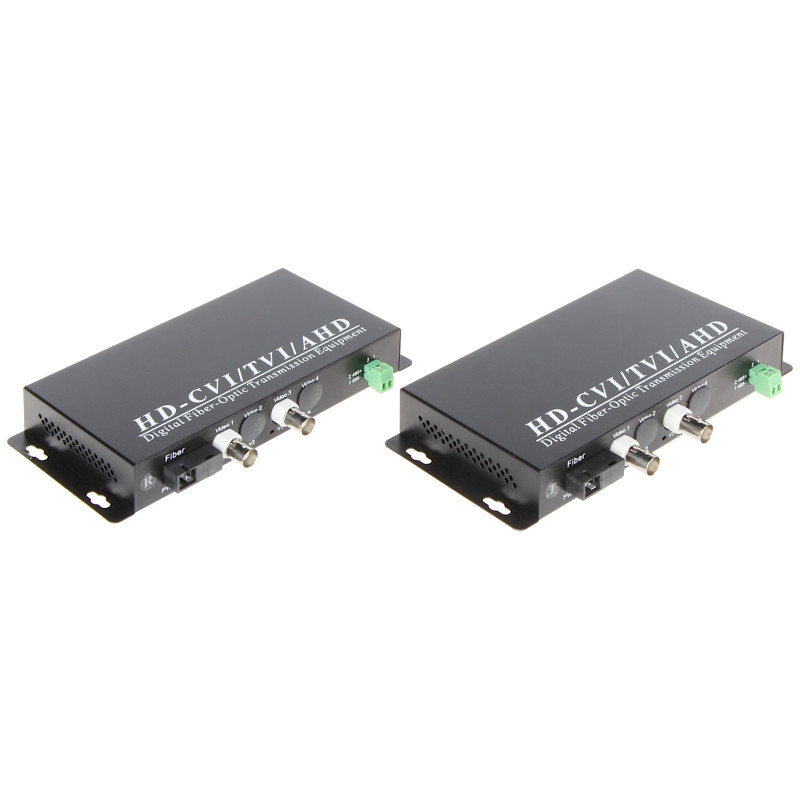

光纤视频转换器 2路视频 + RS-485 套装 TXRX SC 20km AHD HD-CVI HD-TVI PAL

型号: Delta OVH-2D/SC

EAN: 6931240046531 SKU: 931046533

• 通过单根光纤传输2路高分辨率视频
• 支持 AHD、HD-CVI、HD-TVI 及模拟 PAL 标准
• 支持高达 800万像素 (4K UHD) 的 AHD 传输分辨率
• 单模光纤传输距离可达 20 公里
• 用于控制 PTZ 云台摄像机的附加 RS-485 遥测通道
• SC 型光纤接口，确保连接的高可靠性
• 无传输延迟 - 实时图像传输
• LED 指示灯显示电源状态和连接正确性
• 发射器与接收器之间完全电气隔离
• 工作温度范围广：-40°C 至 +75°C
• 套装包含发射器 (TX) 和接收器 (RX)
• 随附 5V DC 电源适配器

描述

专业级光纤转换器 OVH-2D/SC 是一款先进的传输套件（包含发射器和接收器），可通过单根单模光纤实现两路视频信号和一路 RS-485 遥测数据信号的无损传输。该设备支持长达 20 公里的图像传输，是传统传输介质无法满足的大型视频监控系统的理想解决方案。

该型号的主要优势在于与现代高分辨率视频标准（AHD、HD-CVI、HD-TVI）以及经典 PAL 系统的完全兼容性。因此，该转换器能够提供无延迟、无干扰的实时高质量图像，这对于专业安防系统至关重要。采用光纤传输可确保完全免疫电磁干扰和电位差，从而消除了因浪涌或雷击导致设备损坏的风险。

该设备配备了 SC 型接口，可确保稳固可靠的机械连接并实现最小的光信号衰减。附加的 RS-485 数据通道为单向工作（从接收器向发射器传输数据），允许直接从录像机远程控制 PTZ 云台摄像机或摄像机的 OSD 菜单。坚固的金属外壳提供了良好的散热性能和抗机械损伤能力。即插即用安装方式使系统在连接电缆后即可立即工作，无需复杂的配置程序。对于寻求工业、办公及城市基础设施等严苛环境下稳定传输解决方案的安装人员来说，这是一款可靠的工具。

规格

视频标准

AHD / HD-CVI / HD-TVI / PAL - 自动识别信号格式

光纤接口

SC 型 - 确保连接稳定性及低衰减

传输距离与光纤类型

使用单根单模光纤可达 20 公里

通道数量

2 路视频及 1 路 RS-485 数据通道

AHD 分辨率

800万像素 (4K UHD) @ 15 fps, 500万像素, 400万像素, 300万像素, 1080p, 720p @ 25 / 20 / 12.5 fps

HD-CVI 分辨率

1080p, 720p @ 25 fps

HD-TVI / CVBS 分辨率

HD-TVI: 500万像素 @ 12.5 fps; CVBS: 960H @ 25 fps

视频物理参数

BNC 接口; 8 位分辨率; 带宽 0 MHz ... 50 MHz; 电压 1 Vpp / 75 Ω

RS-485 通信

单向遥测数据传输 (接收器 -> 发射器); 接线端子

光学参数

波长: 1310 nm / 1550 nm; 高接收灵敏度

LED 诊断

电源 (Power)、光链路 (Link) 及视频信号存在指示灯

系统供电

5V DC / 1.0A; 功耗适配连续工作 (随附电源适配器)

工作环境

温度: -40 °C ... 75 °C; 湿度: 0% ... 95% (无冷凝)

外壳与安装

金属外壳，尺寸 183 x 109 x 26 mm; 套装重量 0.664 kg

保修与制造商

2 年保修; 专为专业 CCTV 系统设计的设备

包装内容

1x 发射器 (TX)

1x 接收器 (RX)

2x 5V/1A 电源适配器

尺寸与重量

产品尺寸: 26 x 183 x 109 mm (深 x 宽 x 高)

包装尺寸: 55 x 300 x 260 mm (深 x 宽 x 高)

产品重量: 664 g

包装重量: 1000 g
