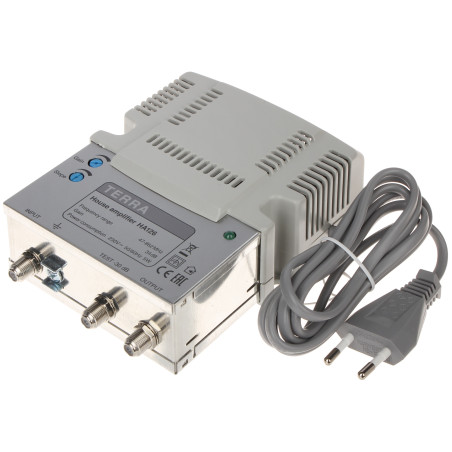

Terra HA-126 34dB 47-862MHz VHF UHF DVB-T2 FM DAB+ 分布式楼宇放大器

型号: Terra HA-126

EAN: 6931240093443 SKU: 931093441

• 高达34 dB的高信号增益
• 宽工作频率范围: 47 - 862 MHz (VHF/UHF)
• 增益可调范围高达20 dB
• 电缆损耗补偿 (斜率) 可调节范围高达18 dB
• 极高的最大输出电平 117 dBµV
• 低噪声系数确保信号纯净
• 集成230V交流电源适配器
• 高屏蔽性能的坚固外壳
• 工作温度范围广: -20°C 至 +50°C
• 完全兼容DVB-T2、FM及DAB+标准

描述

专业的Terra HA-126楼宇放大器是一款先进的分配设备，专为地面数字电视和广播系统的高性能要求而设计。凭借34 dB的高增益，该型号非常适合在多户住宅建筑和大型独栋房屋的复杂安装环境中使用，能够确保多个接收点获得强大而稳定的信号。该设备支持47至862 MHz的宽频率范围，确保与现代DVB-T2标准以及FM模拟广播和DAB+数字广播的完全兼容。

规格

Terra HA-126放大器的主要优势在于其精确的信号参数控制。用户可以使用0-20 dB的增益调节功能，以及至关重要的0-18 dB倾斜特性（电缆损耗）校正功能。后者可有效补偿同轴电缆长距离传输在高频段产生的信号损耗，从而确保所有用户终端插座的信号电平一致。该设备具备极低的噪声系数 (< 6 dB) 和高运行稳定性，可提供无干扰的清晰图像。

放大器采用了坚固的金属外壳，不仅能保护电子元件免受机械损伤，还提供了出色的电磁屏蔽，防止外部干扰。集成的230V交流电源消除了外部适配器的需求，便于安装在弱电箱中。Terra以其毫不妥协的质量闻名，HA-126就是最佳例证，它提供高输出功率（高达117 dBµV）以及由2年保修支持的可靠性。这是天线技术领域专业安装人员和用户的理想选择。

频率范围

47 MHz ... 862 MHz - 覆盖完整的FM广播、DAB+数字广播以及VHF和UHF (DVB-T/T2) 电视频段。

电视增益

34 dB - 恒定增益，为大型无源网络提供强劲的输出信号。

特性不均匀度

± 0.5 dB - 确保整个频率范围内的线性增益，消除图像失真。

输入/输出数量

1/1 - 标准F型连接器，确保可靠的接触并方便安装同轴电缆。

增益调节

0 dB ... 20 dB - 允许精确衰减过强的输入信号，以避免调谐器过载。

电缆损耗补偿 (斜率)

0 dB ... 18 dB - 倾斜特性功能，用于补偿高频段电缆的损耗。

最大输出电平 IMD3=60 dB

117 dBµV (DIN45004B) - 在多频道运行下具有高互调抗扰性。

最大输出电平 IMD2=60 dB

112 dBµV (EN50083-3) - 放大器末级的高电流处理能力。

回波损耗

> 14 dB - 高阻抗匹配参数 (75 Ohm)，最大限度减少电缆中的信号反射。

噪声系数

< 6 dB - 极低的设备自身噪声系数，不会降低数字信号质量。

电源与功耗

6 VA / 230 V / 50 Hz - 集成电源变压器，节能设计适用于长期连续运行。

工作条件

温度: -20 °C ... 50 °C; 仅限室内安装。

机械参数

金属屏蔽外壳，尺寸 107 x 145 x 53 mm，重量 0.93 kg。

尺寸与重量

产品尺寸: 53 x 107 x 145 mm (深 x 宽 x 高)

包装尺寸: 60 x 190 x 140 mm (深 x 宽 x 高)

产品重量: 930 g

含包装重量: 1100 g
