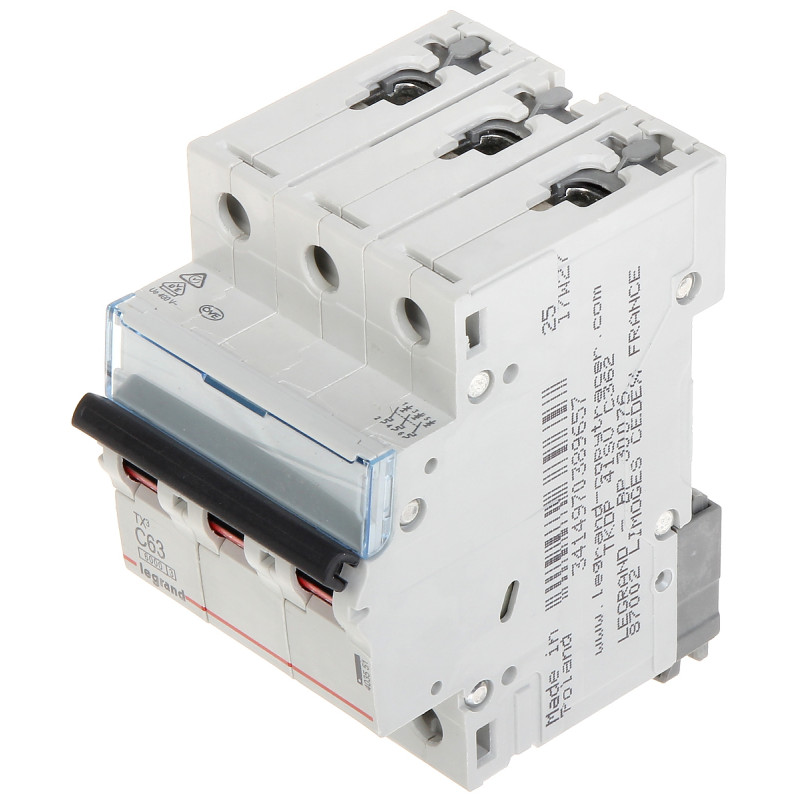

เซอร์กิตเบรกเกอร์ 3 เฟส 63A รุ่น C สวิตช์ตัดตอนอัตโนมัติ S303 สำหรับราง DIN TS-35

รุ่น: LEGRAND LE-403551

EAN: 6931240017456 SKU: 931017452

• กระแสไฟฟ้าพิกัด 63A สำหรับวงจรที่ต้องการกำลังไฟสูง
• ลักษณะการตัดไฟแบบ C เหมาะสำหรับมอเตอร์และหม้อแปลง
• โครงสร้างแบบ 3 เฟส (3-pole)
• ความสามารถในการตัดกระแสลัดวงจรพิกัด 6000A
• ติดตั้งบนรางมาตรฐาน DIN TS-35
• รองรับการใช้งานร่วมกับอุปกรณ์เสริมในซีรีส์ DX3
• สามารถเชื่อมต่อด้วยบัสบาร์แบบหวีหรือแบบขา
• มีช่องสำหรับติดป้ายระบุวงจรในตัว

คำอธิบาย

เซอร์กิตเบรกเกอร์รุ่น LE-403551 เป็นโซลูชันระดับไฮเอนด์จากผู้ผลิตที่มีชื่อเสียงอย่าง Legrand ซึ่งออกแบบมาสำหรับการติดตั้งระบบไฟฟ้าแบบมืออาชีพ อุปกรณ์นี้มีโครงสร้างแบบ 3 เฟสและกระแสไฟฟ้าพิกัด 63A ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการป้องกันวงจรที่มีภาระโหลดสูง คุณสมบัติหลักของรุ่นนี้คือลักษณะการตัดไฟแบบ C ซึ่งได้รับการปรับให้เหมาะสมสำหรับอุปกรณ์ที่สร้างกระแสกระชากสูง เช่น มอเตอร์ไฟฟ้าหรือหม้อแปลง ด้วยเหตุนี้ ผู้ใช้จึงมั่นใจได้ว่าระบบจะไม่ตัดการทำงานโดยไม่ตั้งใจระหว่างการสตาร์ทเครื่องจักร ในขณะที่ยังคงรักษาการป้องกันที่สมบูรณ์จากผลกระทบของไฟฟ้าลัดวงจรและกระแสเกิน

ข้อดีของผลิตภัณฑ์มีมากมาย รวมถึงความน่าเชื่อถือและความทนทานที่เกิดจากการใช้วัสดุฉนวนคุณภาพสูงสุด ตัวเรือนที่ทำจากพลาสติกที่ทนทานช่วยให้มั่นใจในความปลอดภัยในการใช้งานและความต้านทานต่อความเสียหายทางกล การติดตั้งอุปกรณ์ทำได้ง่ายและรวดเร็วอย่างยิ่งด้วยการยึดบนราง DIN TS-35 มาตรฐาน ซึ่งช่วยให้สามารถรวมเข้ากับตู้ควบคุมไฟฟ้าสมัยใหม่ส่วนใหญ่ได้อย่างง่ายดาย นอกจากนี้ เบรกเกอร์ยังสามารถขยายการใช้งานด้วยอุปกรณ์เสริมจากซีรีส์ DX3 เช่น หน้าสัมผัสช่วยหรือคอยล์ทริป ซึ่งช่วยเพิ่มฟังก์ชันการทำงานของระบบจัดการพลังงานทั้งหมดได้อย่างมาก ขั้วต่อแบบสกรูที่แม่นยำรับประกันการเชื่อมต่อสายไฟที่ทนทานและมั่นคง ลดความเสี่ยงของหน้าสัมผัสร้อนเกินไป การเลือกผลิตภัณฑ์แบรนด์ Legrand คือการลงทุนในความปลอดภัยของการติดตั้งและความต่อเนื่องในการทำงานของอุปกรณ์ที่เชื่อมต่อ ซึ่งมีความสำคัญอย่างยิ่งทั้งในภาคอุตสาหกรรมและในการติดตั้งภายในบ้านที่ต้องการความปลอดภัยสูง

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

เซอร์กิตเบรกเกอร์ (สวิตช์ตัดตอนอัตโนมัติ) ออกแบบมาเพื่อป้องกันการติดตั้งระบบไฟฟ้า 3 เฟสจากผลกระทบของกระแสเกินและไฟฟ้าลัดวงจร

กระแสไฟฟ้าพิกัด

63 A - ความสามารถในการรับกระแสสูง ช่วยให้สามารถป้องกันวงจรจ่ายไฟหลักหรืออุปกรณ์ที่มีกำลังไฟสูงได้

ลักษณะการตัดไฟ

ประเภท C - ลักษณะการตัดไฟแบบหน่วงเวลา เหมาะสำหรับโหลดที่มีกระแสกระชากสูง เช่น มอเตอร์เหนี่ยวนำหรือหม้อแปลง

ความสามารถในการตัดกระแสลัดวงจรพิกัด

6000 A (6 kA) ตามมาตรฐาน EN 60898-1 ซึ่งให้ระดับความปลอดภัยสูงในกรณีที่เกิดข้อผิดพลาด

แรงดันไฟฟ้าพิกัด

รองรับแรงดันไฟฟ้า 230 V AC และ 400 V AC ที่ความถี่เครือข่าย 50/60 Hz ตามมาตรฐานยุโรป

จำนวนขั้ว

3P (3 ขั้ว) ช่วยให้สามารถตัดการทำงานของทั้งสามเฟสได้พร้อมกัน

ประเภทขั้วต่อ

ขั้วต่อแบบสกรูที่แข็งแรง ช่วยให้สามารถยึดสายไฟที่มีขนาดหน้าตัดต่างกันได้อย่างมั่นคง

การติดตั้ง

ราง DIN มาตรฐาน (TS-35 / TH-35) รับประกันความเข้ากันได้กับตู้ควบคุมไฟฟ้าส่วนใหญ่

ความกว้างในหน่วยโมดูล

3 โมดูล โดยแต่ละโมดูลมีความกว้าง 17.5 มม. รวมความกว้างในการติดตั้งประมาณ 52.5-54 มม.

ความเข้ากันได้กับอุปกรณ์เสริม

สามารถติดตั้งอุปกรณ์เสริมจากซีรีส์ DX3 เพิ่มเติมได้ เช่น หน้าสัมผัสช่วย, หน้าสัมผัสสัญญาณ, คอยล์ทริปแรงดันเกินและแรงดันต่ำ

ความสามารถในการเชื่อมต่อ

รองรับการใช้งานร่วมกับบัสบาร์แบบหวีและแบบขาเพื่อการเชื่อมต่อที่ง่ายดาย

ตัวเรือนและวัสดุ

ผลิตจากพลาสติกคุณภาพสูงที่ทนต่ออุณหภูมิสูง ระดับการป้องกัน IP20

ฟังก์ชันเพิ่มเติม

มีช่องสำหรับติดป้ายระบุในตัว ไม่สามารถติดตั้งบล็อกกันดูด (RCD) เพิ่มเติมได้โดยตรง

ขนาดและน้ำหนัก

โครงสร้างกะทัดรัด ขนาด 54 x 83 x 75 มม. และน้ำหนัก 430 กรัม

เนื้อหา

1x เซอร์กิตเบรกเกอร์ LE-403551 Legrand 63A ประเภท C 3 เฟส 1x เอกสารข้อมูลทางเทคนิค (ออนไลน์)

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 75 x 54 x 83 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 55 x 100 x 90 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 430 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 452 กรัม
