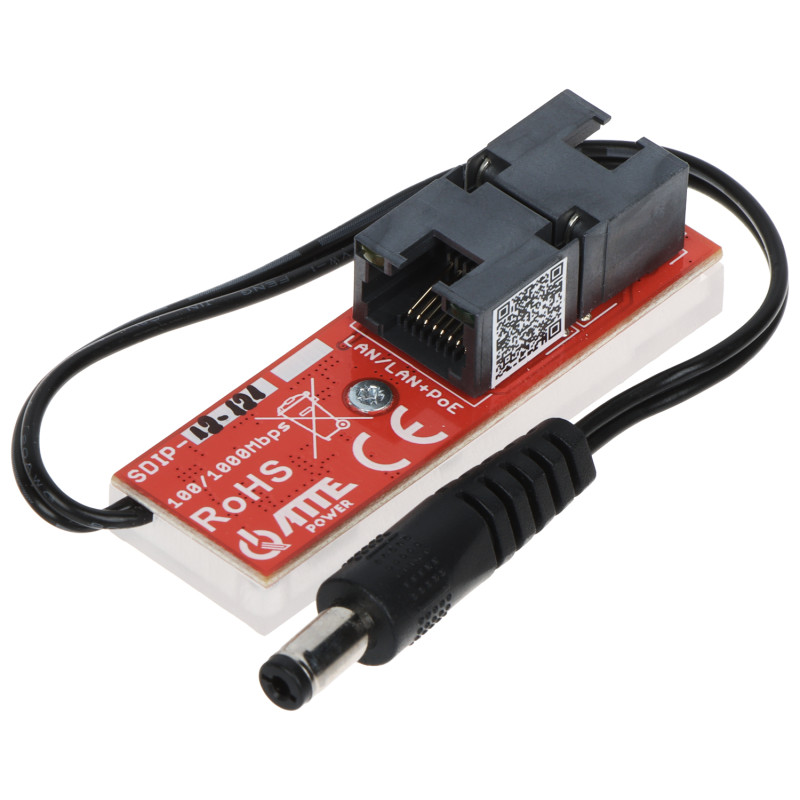

อะแดปเตอร์จ่ายไฟ PoE Gigabit ตัวแปลง DC/DC 12V 1A 12W สปลิตเตอร์ตัวแยก LAN RJ45

รุ่น: ATTE SDIP-12-121

EAN: 6931240025758 SKU: 931025753

• รองรับมาตรฐาน Gigabit Ethernet 10/100/1000 Mbps
• ช่วงแรงดันไฟฟ้าขาเข้ากว้าง 35-56V DC
• แรงดันไฟฟ้าขาออกคงที่ 12V DC พร้อมประสิทธิภาพ 1A
• รองรับมาตรฐาน PoE 802.3af และ Passive PoE
• ระบบป้องกันไฟกระชากและกระแสเกินในตัว
• ตัวเครื่องโพลีคาร์บอเนตขนาดกะทัดรัด ติดตั้งง่าย
• ไฟ LED แสดงสถานะการทำงานของอุปกรณ์
• กรองไฟ PoE ที่พอร์ตเอาต์พุต RJ45

คำอธิบาย

อะแดปเตอร์ Gigabit รุ่น SDIP-12-121 เป็นโซลูชันทางเทคนิคขั้นสูงที่ออกแบบมาสำหรับระบบกล้องวงจรปิด IP ระดับมืออาชีพและเครือข่ายโทรคมนาคมสมัยใหม่ อุปกรณ์นี้ทำหน้าที่เป็นตัวแปลง DC/DC ประสิทธิภาพสูง โดยมีหน้าที่หลักในการลดแรงดันไฟฟ้าที่ส่งผ่านสายเคเบิลเครือข่ายตามมาตรฐาน PoE ให้เป็นระดับ 12V DC ที่เสถียร นี่เป็นโซลูชันที่ขาดไม่ได้ในสถานการณ์ที่โครงสร้างพื้นฐานเครือข่ายใช้ PoE Switch และมีความจำเป็นต้องจ่ายไฟให้กับอุปกรณ์ปลายทางที่ไม่มีโมดูล PoE ในตัว เช่น กล้องรุ่นเก่า สถานีประตูวิดีโออินเตอร์คอม เราเตอร์ จุดเชื่อมต่อสัญญาณ (Access Points) หรือตัวควบคุมการเข้าออก

ข้อได้เปรียบที่สำคัญของอะแดปเตอร์คือการรองรับมาตรฐาน Gigabit Ethernet อย่างเต็มรูปแบบ ทำให้อุปกรณ์ไม่เป็นคอขวดในเครือข่าย ช่วยให้สามารถส่งข้อมูลด้วยความเร็วสูงสุดถึง 1000 Mbps ซึ่งมีความสำคัญอย่างยิ่งสำหรับกล้องความละเอียดสูงสมัยใหม่ที่ต้องการความลื่นไหลของภาพและไม่มีความหน่วง อะแดปเตอร์มีความอเนกประสงค์สูงเนื่องจากสามารถรับไฟได้ทั้งจากสวิตช์ที่ทำงานตามมาตรฐาน IEEE 802.3af และจากแหล่งจ่ายไฟแบบ Passive PoE ที่มีแรงดันไฟฟ้าในช่วงกว้างตั้งแต่ 35V ถึง 56V ที่เอาต์พุต ผู้ใช้จะได้รับแรงดันไฟฟ้า 12V DC ที่เสถียรผ่านหัวต่อมาตรฐาน 2.1/5.5 มม. บนสายเคเบิลยืดหยุ่นยาว 15 ซม. การออกแบบนี้ช่วยให้ติดตั้งในพื้นที่จำกัด กล่องพักสาย หรือติดตั้งใกล้กับขายึดกล้องได้อย่างง่ายดาย

ความปลอดภัยของอุปกรณ์ที่เชื่อมต่อได้รับการรับประกันด้วยระบบป้องกันในตัวหลายชั้น อะแดปเตอร์มีการป้องกันกระแสเกินที่เกณฑ์ 2A พร้อมฟังก์ชันรีเซ็ตอัตโนมัติหลังจากแก้ไขข้อผิดพลาด รวมถึงการป้องกันไฟกระชากขั้นสูงที่สายเอาต์พุต นอกจากนี้ ที่พอร์ต RJ45 ขาออก ไฟ PoE จะถูกตัดออกโดยสมบูรณ์ ซึ่งช่วยปกป้องการ์ดเครือข่ายของอุปกรณ์ปลายทางจากความเสียหายโดยไม่ตั้งใจ ตัวเครื่องทำจากโพลีคาร์บอเนตที่ทนทานให้ความแข็งแรงทางกล และไฟ LED จะแจ้งเตือนสถานะแรงดันไฟฟ้าขาออกและไฟเลี้ยงที่พอร์ตขาเข้า นี่คือเครื่องมือระดับมืออาชีพที่ผสมผสานความน่าเชื่อถือ ประสิทธิภาพพลังงานสูง และความง่ายในการติดตั้งแบบ Plug&Play

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

ตัวแปลง DC/DC แบบลดแรงดันไฟฟ้า (Step-down)

วัตถุประสงค์การใช้งาน

จ่ายไฟให้อุปกรณ์ 12V DC จากโครงสร้างพื้นฐาน PoE (กล้อง, เราเตอร์, AP)

ความเร็วในการส่งข้อมูล

Gigabit Ethernet 10/100/1000 Mbps (แบนด์วิดท์เต็มรูปแบบ)

กำลังไฟฟ้าขาออก

สูงสุด 12 W (รวมสำหรับทั้งระบบ)

แรงดันไฟฟ้าขาเข้า

35 V ... 56 V DC รับจากสาย PoE (RJ-45)

แรงดันไฟฟ้าขาออก

คงที่ 12 V DC (+/- 5%) ที่หัวต่อ 2.1/5.5 มม.

กระแสไฟฟ้าขาออก

สูงสุด 1 A ที่แรงดันไฟฟ้า 12 V DC

ขั้วต่อขาเข้า

1x พอร์ต RJ-45 (PoE IN)

ขั้วต่อขาออก

1x หัวต่อ DC 2.1/5.5 มม. บนสายยาว 15 ซม., 1x พอร์ต RJ-45 (Data OUT)

ไฟแสดงสถานะ LED

DC OUT (สถานะแรงดันขาออก), PoE Port (สถานะไฟเลี้ยงขาเข้า)

มาตรฐานที่รองรับ

IEEE 802.3af (PoE), Passive PoE (พิน 1,2; 3,6 หรือ 4,5; 7,8)

ระบบป้องกัน

กระแสเกิน (2A) พร้อมระบบรีเซ็ตอัตโนมัติ, ป้องกันไฟกระชากที่สาย DC OUT

ตัวเครื่องและการติดตั้ง

พลาสติก (โพลีคาร์บอเนต), ระดับการป้องกัน IP20, สีโปร่งใส/ขาว

พารามิเตอร์การทำงาน

อุณหภูมิแวดล้อม: -25 °C ... 50 °C, การทำงานต่อเนื่อง

ซอฟต์แวร์และการสนับสนุน

อุปกรณ์ทำงานในโหมด Plug&Play ซึ่งหมายความว่าไม่มีระบบปฏิบัติการที่ซับซ้อนที่ต้องอัปเดต ตรรกะภายในที่ควบคุมกระบวนการแปลงแรงดันไฟฟ้าและการแยกข้อมูลเป็นแบบอัตโนมัติโดยสมบูรณ์ อะแดปเตอร์มีความโปร่งใสอย่างสมบูรณ์สำหรับแพ็กเก็ตข้อมูลที่ส่งผ่าน โดยไม่รบกวนโครงสร้างของเฟรม Ethernet ซึ่งรับประกันความเข้ากันได้กับซอฟต์แวร์จัดการวิดีโอ (VMS) และแอปพลิเคชันมือถือของผู้ผลิตกล้อง IP ทุกราย การไม่มีอินเทอร์เฟซการจัดการช่วยลดความเสี่ยงของความล้มเหลวของซอฟต์แวร์และรับประกันความพร้อมในการทำงานทันทีหลังจากเชื่อมต่อสายเคเบิล

เนื้อหาภายในกล่อง

1x อะแดปเตอร์จ่ายไฟ PoE SDIP-12-121

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 19 x 63 x 20 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 35 x 90 x 55 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 20 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 34 กรัม
