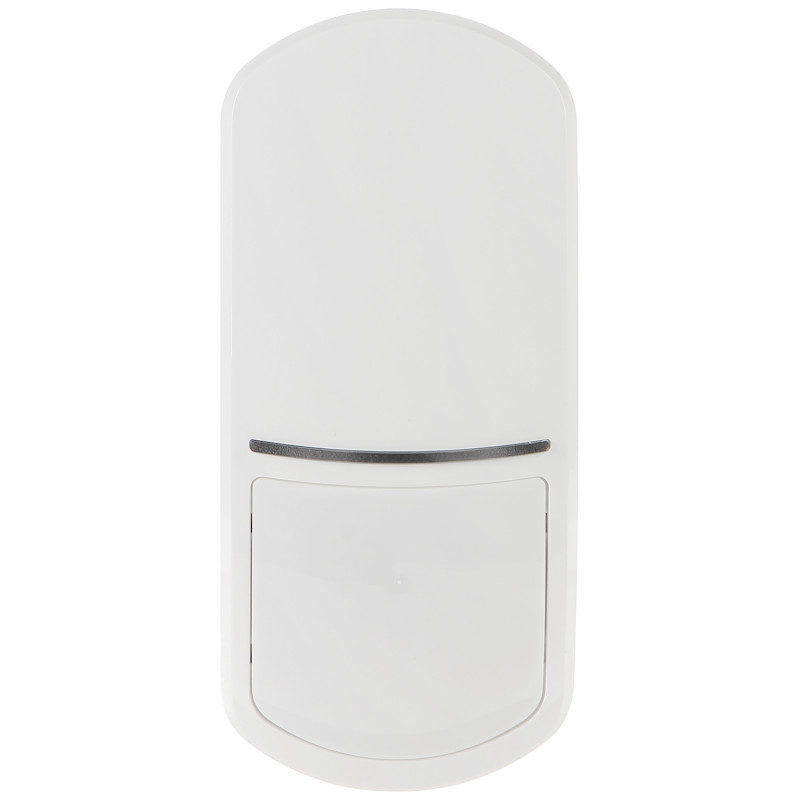

เซนเซอร์ตรวจจับความเคลื่อนไหวแบบคู่ PIR และไมโครเวฟสำหรับระบบสัญญาณกันขโมยภายในอาคาร Grade 2

รุ่น: SATEL SLIM-DUAL

EAN: 6931240065815 SKU: 931065819

• การตรวจจับแบบคู่: อินฟราเรดแบบพาสซีฟ (PIR) และไมโครเวฟ (MW)
• สอดคล้องกับมาตรฐานความปลอดภัย EN 50131 Grade 2
• ไพโรอิเล็กเมนต์แบบสี่ส่วนที่ทันสมัยเพื่อเพิ่มความแม่นยำ
• อัลกอริทึมการตรวจจับแบบดิจิทัลพร้อมการชดเชยอุณหภูมิขั้นสูง
• ระยะการตรวจจับสูงสุด 15 x 20 เมตร ที่มุม 90 องศา
• ตัวต้านทานพารามิเตอร์ในตัว 2EOL (2 x 1.1kΩ)
• สามารถเลือกสีของไฟแสดงสถานะ LED ได้ (4 สี)
• ควบคุมไฟ LED และโหมดการทำงานจากระยะไกลได้
• ระบบป้องกันการงัดแงะตัวเครื่องอย่างเต็มรูปแบบ
• ตัวเครื่องซีรีส์ SLIM ที่มีความหรูหราและดีไซน์ทันสมัย

คำอธิบาย

เซนเซอร์ตรวจจับแบบคู่ที่ทันสมัยเป็นโซลูชันที่สมบูรณ์แบบสำหรับระบบรักษาความปลอดภัยระดับมืออาชีพที่ความน่าเชื่อถือเป็นปัจจัยสำคัญ อุปกรณ์นี้รวมเทคโนโลยีที่เสริมกันสองอย่างเข้าด้วยกัน ได้แก่ อินฟราเรดแบบพาสซีฟ (PIR) และการตรวจจับด้วยไมโครเวฟ (MW) ด้วยการผสมผสานนี้ เซนเซอร์จึงมีความทนทานต่อสัญญาณเตือนภัยผิดพลาดที่ยอดเยี่ยม ซึ่งในเซนเซอร์ทั่วไปอาจเกิดจากการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหันหรือการเคลื่อนที่ของมวลอากาศ

หนึ่งในข้อดีที่สำคัญที่สุดของผลิตภัณฑ์คือการปฏิบัติตามมาตรฐาน EN 50131 Grade 2 ที่เข้มงวด ซึ่งหมายความว่าอุปกรณ์สามารถใช้ในสถานที่ที่มีความเสี่ยงระดับปานกลาง เช่น บ้านเดี่ยว สำนักงาน หรือร้านค้า การใช้ไพโรอิเล็กเมนต์แบบสี่ส่วนช่วยเพิ่มความแม่นยำในการตรวจจับผู้บุกรุกในพื้นที่ที่ได้รับการคุ้มครองอย่างมีนัยสำคัญ และมุมมองที่กว้างถึง 90 องศาพร้อมระยะตรวจจับสูงสุด 15x20 เมตร ช่วยให้สามารถรักษาความปลอดภัยในห้องขนาดใหญ่ได้อย่างมีประสิทธิภาพ

นักออกแบบยังให้ความสำคัญกับความสวยงามและการใช้งาน ซีรีส์ SLIM โดดเด่นด้วยตัวเครื่องที่หรูหราและเรียบง่าย ซึ่งกลมกลืนไปกับการตกแต่งภายในที่ทันสมัยได้อย่างแนบเนียน ผู้ใช้สามารถเลือกสีของไฟแสดงสถานะ LED ได้หนึ่งในสี่สี ทำให้สามารถปรับการแจ้งเตือนให้เข้ากับความชอบหรือการตกแต่งภายในได้ นอกจากนี้ ฟังก์ชันการเปิดและปิดไฟ LED จากระยะไกลยังมีประโยชน์อย่างยิ่งในการใช้งานระบบในแต่ละวัน

การติดตั้งอุปกรณ์ทำได้อย่างรวดเร็วและง่ายดายด้วยตัวต้านทานพารามิเตอร์ 2EOL (2 x 1.1kΩ) ในตัว ซึ่งช่วยลดความจำเป็นในการใช้ตัวต้านทานภายนอกเมื่อเชื่อมต่อกับแผงควบคุมสัญญาณกันขโมย การชดเชยอุณหภูมิแบบดิจิทัลจะปรับความไวของเซนเซอร์ให้เข้ากับสภาพแวดล้อมในห้องโดยอัตโนมัติ เพื่อให้มั่นใจว่าการทำงานมีความเสถียรในช่วงอุณหภูมิที่กว้าง ผลิตภัณฑ์ได้รับการออกแบบและผลิตในโปแลนด์ทั้งหมด ซึ่งรับประกันคุณภาพสูงสุดของส่วนประกอบและความทนทานที่ยืนยันด้วยการรับประกันจากผู้ผลิต 5 ปี

ข้อมูลจำเพาะ

วัตถุประสงค์การใช้งาน

การป้องกันภายในอาคารในระบบสัญญาณเตือนการบุกรุกและการโจรกรรม

เทคโนโลยีการตรวจจับ

แบบคู่ (PIR + MW) ให้ความทนทานต่อสัญญาณรบกวนสูง

พารามิเตอร์ของช่องสัญญาณ PIR

ใช้ไพโรอิเล็กเมนต์แบบสี่ส่วนขั้นสูงพร้อมการประมวลผลสัญญาณดิจิทัล

พารามิเตอร์ของช่องสัญญาณ MW

ความถี่การทำงานของไมโครเวฟอยู่ที่ 24.125 GHz

มุมมองและระยะการตรวจจับ

พื้นที่ตรวจจับสูงสุด 15 x 20 เมตร ที่มุมมอง 90°

พารามิเตอร์เอาต์พุต

เอาต์พุตแจ้งเตือน NC หรือ 2EOL / NC (ตั้งค่าด้วยจัมเปอร์); เอาต์พุตป้องกันการงัดแงะ NC

การแสดงสถานะด้วยแสง

ไฟแสดงสถานะ LED สามารถเลือกได้ 4 สี; มีตัวเลือกการเปิด/ปิดจากระยะไกล

ฟังก์ชันดิจิทัล

อัลกอริทึมการตรวจจับการเคลื่อนไหวพร้อมการชดเชยอุณหภูมิโดยรอบอัตโนมัติ

ความปลอดภัยและมาตรฐาน

ระดับความปลอดภัย Grade 2 (EN50131-2-2), ระดับสิ่งแวดล้อม II (EN 50130-5), เป็นไปตามมาตรฐาน EN 50130-4, EN 50131-1

แหล่งจ่ายไฟ

แรงดันไฟฟ้าที่กำหนด 12 V DC (±15%), การใช้กระแสไฟฟ้าในโหมดสแตนด์บาย: 25 mA

สภาพแวดล้อม

อุณหภูมิการทำงานตั้งแต่ -10 °C ถึง +55 °C; ความเร็วการเคลื่อนไหวที่ตรวจจับได้ตั้งแต่ 0.3 ถึง 3 เมตร/วินาที

โครงสร้างทางกล

ตัวเครื่องสีขาวซีรีส์ SLIM ขนาด 137 x 62 x 42 มม.

การติดตั้ง

ความสูงในการติดตั้งที่แนะนำ: 2.4 เมตร; ตัวต้านทานพารามิเตอร์ในตัว 2 x 1.1kΩ; การควบคุมโซนการเข้าถึง

ตรรกะและอัลกอริทึม

ซอฟต์แวร์ขั้นสูงของเซนเซอร์ SLIM-DUAL อ้างอิงจากอัลกอริทึมการตรวจจับการเคลื่อนไหวแบบดิจิทัลที่ทันสมัย โปรเซสเซอร์สัญญาณจะวิเคราะห์ข้อมูลจากไพโรอิเล็กเมนต์แบบสี่ส่วนและเซนเซอร์ไมโครเวฟความถี่ 24.125 GHz แบบเรียลไทม์ ด้วยตรรกะขั้นสูง อุปกรณ์จะกรองสัญญาณรบกวนที่เกิดจากการเคลื่อนที่ของอากาศอุ่น อุปกรณ์ปรับอากาศ หรือสัตว์ขนาดเล็กได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดจำนวนสัญญาณเตือนภัยผิดพลาดได้อย่างมาก นอกจากนี้ ซอฟต์แวร์ยังช่วยให้สามารถกำหนดค่าสีของไฟ LED จากระยะไกลได้ โดยมีให้เลือกถึง 4 สี ซึ่งช่วยให้ปรับแต่งการติดตั้งได้ง่ายขึ้น

เนื้อหาในบรรจุภัณฑ์

1x เซนเซอร์ตรวจจับแบบคู่ SLIM-DUAL

1x คู่มือการใช้งานและการติดตั้ง

1x ชุดสกรูสำหรับติดตั้ง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 42 x 62 x 137 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 55 x 65 x 145 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 100 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 125 กรัม
