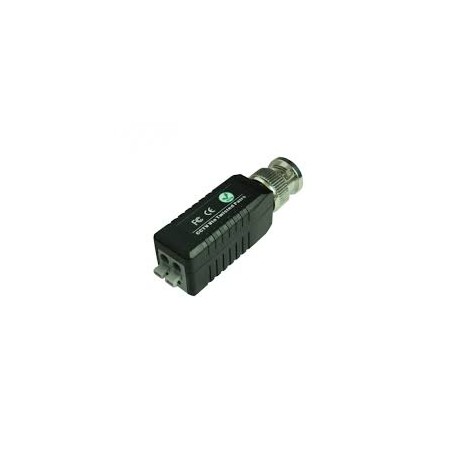

VIDEO-transformator via UTP-tvinnat par AHD HD-CVI HD-TVI 5Mpx BNC klämkoppling

Modell: ACTii AC2032

EAN: 6931240020326 SKU: 2032498764

• Stöd för moderna högupplösta standarder: AHD 4Mpx, HD-CVI 4Mpx, HD-TVI 5Mpx samt CVBS.
• Användning av snabbkopplingar av typen Krone möjliggör omedelbar montering utan skruvmejsel och ger ökad motståndskraft mot att anslutningen lossnar.
• Kraftig fjäder i klämmorna med profilerat bleck låser kabeln permanent, vilket eliminerar risken för oavsiktlig urkoppling.
• Passiv konstruktion kräver ingen strömförsörjning och eliminerar effektivt asymmetriska störningar.
• Överföringsräckvidd upp till 250m för 720p-signal och 150m för 1080p på Cat 5e-kabel.

Beskrivning

Passiv videotransformator avsedd för överföring av AHD (4Mpx), HD-CVI (4Mpx), HD-TVI (5Mpx) samt CVBS-signaler via UTP-datorkabel. Enheten säkerställer impedansmatchning och en överföringsräckvidd på upp till 250m för 720p-kvalitet. Utrustad med bekväma snabbkopplingar av Krone-typ som garanterar hållbar montering.

Specifikation

Videostandarder

AHD - 4 Mpx, HD-CVI - 4 Mpx, HD-TVI - 5 Mpx, CVBS - PAL, NTSC

Videoräckvidd

250 m @ 720p (UTP 5e), 150 m @ 1080p (UTP 5e), 400 m @ CVBS (UTP 5e)

Elektriska parametrar

BNC-impedans: 75 Ω; UTP-impedans: 100 Ω; CMRR: 50 dB; In-/utspänning: 1 Vpp

Anslutningar

Rak BNC-kontakt; Snabbkoppling av Krone-typ

Dämpning (för 2 enheter)

4.43 MHz @ 0.39 dB; 11 MHz @ 0.61 dB; 38 MHz @ 1.66 dB; 67.5 MHz @ 2.40 dB

Driftsförhållanden

Temperatur: -10 °C ... 70 °C; Luftfuktighet: < 95 %

Mått och vikt

Mått: 57 x 17 x 15 mm; Vikt: 0.012 kg

Innehåll

1x Videotransformator

Mått, Vikt

Produktmått: 57 x 17 x 15 mm (Djup x Bredd x Höjd)

Förpackningsmått: 60 x 60 x 50 mm (Djup x Bredd x Höjd)

Produktvikt: 12 g

Vikt med förpackning: 14 g
