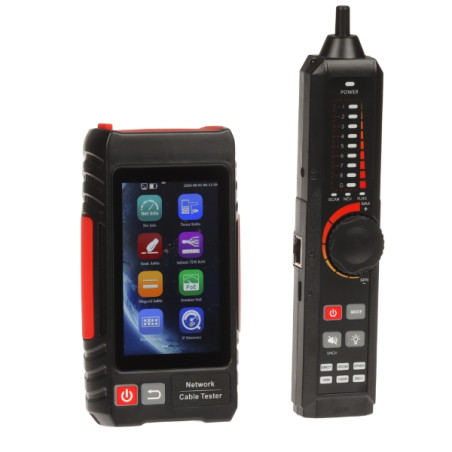

Multifunkčný tester sieťových káblov RJ45 RJ11 koaxiálnych TDR PoE PING IP skener 4 palcový dotykový displej

Model: Delta CS-NT64A

EAN: 6931240027554 SKU: 931027556

• Multifunkčný tester sieťových káblov RJ45, RJ11 a koaxiálnych káblov
• Presné meranie dĺžky kábla a lokalizácia porúch technológiou TDR
• Farebný dotykový displej 4" s rozlíšením 800 x 480 px
• Pokročilý test PoE s meraním výkonu, napätia a polarity (štandardy af/at/bt)
• Sieťové nástroje: Test PING, skenovanie IP adries, detekcia portu switcha
• Generovanie profesionálnych správ o meraní do súborov PDF
• Vstavaný lokalizátor káblov (hľadač párov) s priloženou aktívnou sondou
• Dlhá prevádzková doba na Li-Ion akumulátoroch (do 6h tester, do 12h sonda)
• Vstavané LED svietidlo uľahčujúce prácu v tmavých miestnostiach
• Funkcia detekcie stavu telefónnej linky a rýchlosti portu (10/100/1000 Mbps)

Opis

Profesionálny model CS-NT64A je pokročilé, multifunkčné diagnostické zariadenie navrhnuté pre inštalatérov a technikov údržby moderných systémov video monitoringu, teleinformatických sietí a nízkonapäťových inštalácií. Najväčšou výhodou zariadenia je jeho všestrannosť, ktorá umožňuje komplexné testovanie štruktúrovanej kabeláže typu STP a UTP s konektormi RJ45, telefónnych káblov RJ11 a koaxiálnych káblov používaných v priemyselnej televízii.

Vybavenie testera veľkým 4-palcovým dotykovým displejom s vysokým rozlíšením 800x480 px výrazne zvyšuje komfort práce, čo umožňuje bleskovú navigáciu v menu a presné čítanie výsledkov. Vďaka technológii TDR (Time Domain Reflectometry) dokáže zariadenie nielen zistiť prerušenie kábla alebo skrat, ale aj presne určiť vzdialenosť k miestu poruchy (do 180 metrov), čo drasticky skracuje čas opravy poruchy.

Ďalšími výhodami zariadenia sú integrovaný skener IP adries a funkcia PING, ktorá umožňuje okamžitú kontrolu komunikácie s IP kamerami alebo inými prvkami siete. Tester tiež podporuje diagnostiku napájania Power over Ethernet (PoE), identifikuje využité piny, napätie a odber výkonu v reálnom čase v súlade so štandardmi IEEE802.3af/at/bt. Zariadenie tiež uľahčuje identifikáciu káblov v hustých zväzkoch pomocou priloženej sondy a funkcie lokalizátora. Vstavané LED svietidlo a odolné lítium-iónové akumulátory zabezpečujúce až 12 hodín prevádzky sondy z neho robia nenahraditeľný nástroj pri každodennej práci v teréne.

Špecifikácia

Typ zariadenia

Multifunkčný diagnostický tester pre sieťové, telefónne a CCTV káble

Testované káble

STP / UTP RJ45 (8P8C), RJ11 (6P4C), Koaxiálny kábel (BNC)

Obrazovka a rozhranie

4-palcový kapacitný dotykový displej, rozlíšenie 800 x 480 px, intuitívne grafické menu

Napájanie testera

Vstavaný Li-Ion akumulátor 3.7 V / 4000 mAh, nabíjanie cez USB-C port

Napájanie sondy

Vstavaný Li-Ion akumulátor 3.7 V / 2000 mAh, nabíjanie cez USB-C port

Prevádzková doba

Tester: do 6 hodín; Sonda: do 12 hodín nepretržitej prevádzky

TDR meranie (RJ45)

Stav páru, dĺžka (max. 180 m), útlm, koeficient odrazu, impedancia, lokalizácia prerušenia/skratu

Diagnostika IP siete

Test PING (overenie dostupnosti IP kamier), skenovanie rozsahu IP adries, identifikácia pripojeného portu v switchi (Port Flash)

Test PoE napájania

Detekcia protokolov IEEE 802.3af/at/bt a neštandardných, meranie napätia, napájacích pinov a polarity, výkon v reálnom čase

Vyhľadávanie káblov

Identifikácia kábla vo zväzku pomocou sondy, detekcia digitálneho/analógového signálu

Systémový softvér

Zariadenie má dedikovaný operačný systém s grafickým používateľským rozhraním, ktorý umožňuje bleskové vykonávanie sieťových testov. Softvér ponúka funkciu generovania komplexných správ o testoch kabeláže vo formáte PDF, ktoré je možné exportovať na externé médiá alebo do počítača. Systém podporuje diagnostické nástroje ako skener portov, sieťové štatistiky a inteligentnú analýzu stavu párov počítačovej krútenej dvojlinky. Disponuje tiež funkciou šetrenia energie s nastaviteľným časom automatického vypnutia (1-30 min pre tester).

Doplnkové funkcie

Vstavané LED svietidlo, detekcia rýchlosti portu (10/100/1000 Mbps), detekcia stavu telefónnej linky, generátor PDF správ

Prevádzkové prostredie

Prevádzková teplota: od -10 °C do 50 °C; Vlhkosť: 30% - 90%

Fyzické parametre

Tester: 152 x 82 x 37 mm (285 g); Sonda: 210 x 41 x 28 mm (140 g)

Obsah

1x Hlavný tester CS-NT64A

1x Sonda lokalizátora

1x Kábel 2x USB-C / USB-A

1x Návod na obsluhu

Rozmery, Hmotnosť

Rozmery produktu: 37 x 152 x 82 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 110 x 260 x 145 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 425 g

Hmotnosť s balením: 986 g
