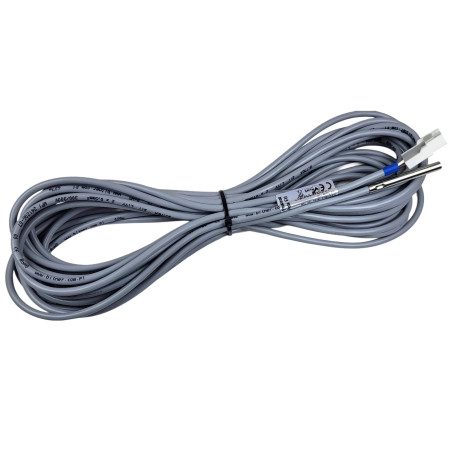

Snímač teploty zásobníka teplej úžitkovej vody VAILLANT 306257 306787 253583 VR10 EcoTec PLUS 5m

Model: ACTii AC7505

EAN: 6931240075050 SKU: 750560158

• Vysokokvalitný presný snímač teploty
• Použitý špecializovaný medený ohybný ovládací kábel BiT LiYY 2x0.5mm, napätie: 300/300V, pracovná teplota: -40℃ až 80℃ v súlade s normou EÚ: LVD 2014/35/UE
• Snímač umiestnený v puzdre s priemerom: 6mm a dĺžkou: 50mm, vyrobenom z nehrdzavejúcej ocele Stainless Steel
• Každý snímač je testovaný pri 3 rôznych teplotách, aby sa zabezpečila zhoda meraní s referenčným snímačom.
• Ochrana proti vode - Snímač potiahnutý vysokoteplotným pružným silikónom. Netesnosť je častým problémom snímačov teploty, čo vedie k ich poškodeniu vlhkosťou.
• Naše snímače teploty sa vyznačujú vyššou kvalitou. Na rozdiel od konkurencie používame iba 100% medený hrubý certifikovaný ovládací kábel vyrobený v EÚ s hrubou a ohybnou izoláciou. Používame snímače značkových firiem. Každý snímač nami kontrolovaný z hľadiska zhody meraní s referenčným snímačom.
• Snímač zakončený konektorom pasujúcim do zásuvky nachádzajúcej sa na hlavnej doske v tepelnom čerpadle. Pripojenie snímača vyžaduje iba zasunutie snímača na príslušné miesto na hlavnej doske.

Opis

Snímač teploty zásobníka teplej úžitkovej vody - 306257 306787 253583 VR10 , určený pre kotly VAILLANT

Príklady modelov kotlov, s ktorými snímač spolupracuje:

Vaillant EcoTec PLUS, Vaillant EcoTec PRO

VU PL xxx, VC PL xxx

Vaillant AcmoTec PLUS

a mnoho ďalších.

Dĺžka kábla snímača: 5m

Snímač zakončený konektorom pasujúcim do zásuvky nachádzajúcej sa v kotle. Pripojenie snímača vyžaduje iba zasunutie snímača na príslušné miesto.

Netesnosť je častým problémom snímačov teploty, čo vedie k ich poškodeniu vlhkosťou. Naše snímače zabezpečujú ochranu proti vode - snímač je potiahnutý vysokoteplotným pružným silikónom.

Špecifikácia

Parametre snímača

Snímač kompatibilný s kotlami Vaillant

Kompatibilita so snímačmi: 306257 , 306787 , 253583 , VR10

Určenie: Snímač teploty zásobníka teplej úžitkovej vody

Merací rozsah snímača: od -40 do +400 °C

Tesnosť: IP68

Snímač umiestnený v puzdre s priemerom: 6mm a dĺžkou: 50mm, vyrobenom z nehrdzavejúcej ocele Stainless Steel

Zakončenie kábla: Plastový konektor pasujúci do zásuvky v kotle

Dĺžka kábla: 5m (196 palcov)

Parametre Kábla

Parametre kábla:

Druh kábla: Ovládací / signalizačný kábel

Pracovné napätie: 300/300V

Napäťová skúška: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Odpor izolácie: 20 MΩ x km

Kapacita: (pri 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Indukčnosť: 0,65 mH/km

Min. polomer ohybu pohyblivé pripojenie: 7,5 x Ø

Min. polomer ohybu trvalé pripojenie: 4 x Ø

Pracovná teplota: Trvalá inštalácia: -40℃ až 80℃ , Pohyblivé inštalácie: -5℃ až 80℃

Podmienky kladenia: Vnútorný kábel, Min. teplota kladenia: -5℃

Odolnosť voči prostrediu: Nešírenie plameňa na jednotlivom kábli

Certifikáty / Schválenia / Povolenia: CPR - Certifikáty / DoP

Konštrukcia kábla:

Materiál žily: medené žily

Konštrukcia pracovných žíl: Tr. 5 (podľa EN 60228, IEC 60228)

Konštrukcia jadra: viacžilový kábel

Použitie: Káble určené pre ovládacie a signalizačné obvody v priemyselných aplikáciách, v meracej technike a na prenos dát prostredníctvom analógových a digitálnych signálov v inštaláciách priemyselnej elektroniky a automatizácie. Pre trvalú inštaláciu a pre mobilné zariadenia. Sú vhodné na prevádzku vo vnútorných inštaláciách, v suchých a vlhkých priestoroch.

Ostatné informácie

V našej ponuke sú dostupné snímače teploty s inou dĺžkou kábla

Obsah súpravy

Snímač teploty s káblom s dĺžkou 5m

Certifikáty a normy

CE, RoHS

Rozmery, Hmotnosť

Rozmery produktu: 50 x 200 x 200 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 100 x 200 x 50 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 250 g

Hmotnosť s balením: 260 g
