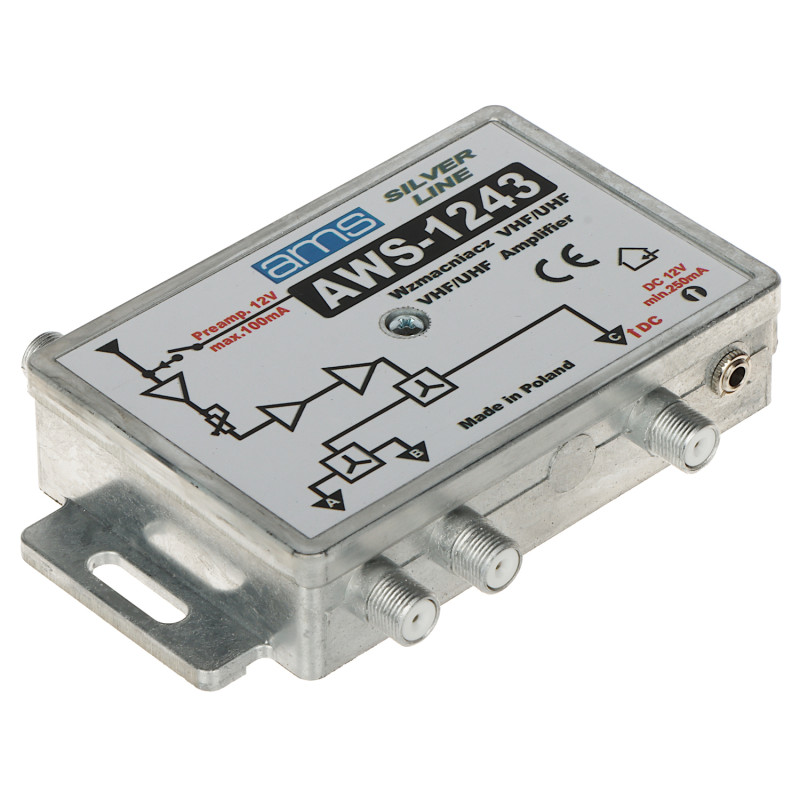

Abonenta TV antenas pastiprinātājs 3 izejas pastiprinājuma regulēšana barošanas avots DVB-T2 signāls LTE filtrs

Modelis: AMS AWS-1243

EAN: 6931240019672 SKU: 931019673

• Trīs signāla izejas vairāku uztvērēju pieslēgšanai
• Iebūvēta vienmērīga pastiprinājuma regulēšana katrai izejai
• Iespēja darbināt antenas priekšpastiprinātājus (maks. 100mA)
• Integrēts caurlaides filtrs 87 - 790 MHz (aizsardzība pret LTE traucējumiem)
• Divas barošanas iespējas: tiešā vai caur koaksiālo kabeli
• F-tipa savienotāji ilgstošam un drošam savienojumam
• Produkts projektēts un izgatavots Polijā
• Komplektā ietilpst speciāls 12V DC barošanas bloks

Apraksts

Antenas pastiprinātājs AWS-1243 ir profesionāla ierīce, ko izstrādājis atzīts poļu ražotājs AMS un kas paredzēta efektīvai televīzijas signāla sadalei mājas un kolektīvajās antenu sistēmās. Šī modeļa galvenā priekšrocība ir trīs signāla izejas, kas ļauj tieši pieslēgt trīs TV uztvērējus, neizmantojot papildu sadalītājus, kas varētu radīt vājinājumu.

Specifikācija

87 MHz ... 790 MHz - Plaša josla, kas aptver FM radio un DVB-T2 digitālo televīziju.

Viena no galvenajām ierīces funkcijām ir iebūvētais pastiprinājuma regulators, kas ļauj precīzi pielāgot signāla līmeni konkrētajiem apstākļiem attiecīgajā atrašanās vietā. Pateicoties tam, tiks novērsta televizora uztvērēja pārslodze pārāk spēcīga signāla gadījumā vai iegūta nepieciešamā jauda garos koaksiālā kabeļa posmos. Ierīce ir aprīkota ar caurlaides filtru, kas ierobežo joslu līdz 790 MHz, efektīvi aizsargājot instalāciju no traucējumiem, ko rada LTE joslas un citas bezvadu sakaru sistēmas.

Pastiprinātājs AWS-1243 izceļas ar izcilu barošanas daudzpusību. To var darbināt tieši no komplektā iekļautā barošanas bloka caur DC ligzdu vai alternatīvi caur koaksiālo kabeli, kas pieslēgts izejai, izmantojot strāvas separatoru. Turklāt ierīce ļauj pārsūtīt 12V spriegumu uz priekšpastiprinātāju, kas uzstādīts tieši antenas kārbā. Šī funkcija tiek aktivizēta ar iekšējo džemperi, padarot šo pastiprinātāju par pilnvērtīgu signāla vadības centru mājās. Izturīgais korpuss un augstas kvalitātes komponenti garantē ilgmūžību un stabilu darbību plašā temperatūru diapazonā, ko apstiprina divu gadu ražotāja garantija.

1 antenas ieeja / 3 signāla izejas (sadalījums A, B un C sekcijās).

Frekvences diapazons

75 Ω - Standarta pretestība virszemes un satelīttelevīzijas sistēmām.

Ieeju/izeju skaits

"F" - Vītņoti savienotāji, kas nodrošina visaugstāko kontakta kvalitāti un signāla ekranēšanu.

Ieejas / izejas pretestība

21 / 25 dB ± 2 dB - Signāla pastiprinājuma līmenis divām standarta izejām.

Savienotāju tips

24 / 28 dB ± 2 dB - Paaugstināts pastiprinājums izejai ar garāko pārraides līniju.

Pastiprinājums - Izejas A, B

0 ... 10 dB ± 2 dB - Vienmērīgas pastiprinājuma samazināšanas iespēja attēla optimizācijai.

Pastiprinājums - Izeja C

≤ 4 dB - Zems pašu trokšņu līmenis, kas garantē skaidru vāju staciju uztveršanu.

Pastiprinājuma regulēšana

Izeja C: 104 dBµV (2kTV) - Augsta izejas pakāpes jauda.

Trokšņu koeficients

98 dBµV - Parametrs, kas nosaka noturību pret trešās kārtas intermodulācijas traucējumiem.

Maksimālais izejas līmenis

85 dBµV - Parametrs, kas nosaka noturību pret otrās kārtas intermodulācijas traucējumiem.

IMA3 60dB

≥ 10 dB - Augsta darba stabilitāte plašā frekvenču diapazonā.

IMA2 60dB

Jā, iespēja nosūtīt 12V DC spriegumu uz antenu caur ieeju (maks. 100 mA).

Nepilnību vājinājums

Iebūvēts caurlaides filtrs, kas novērš signālus virs 790 MHz.

Priekšpastiprinātāju barošana

-25 °C ... 55 °C - Ierīce ir piemērota darbam sarežģītos vides apstākļos.

Izvēlētās funkcijas

12 V DC / 250 mA - Zems enerģijas patēriņš, saglabājot augstus parametrus.

Darba temperatūra

2 gadi (Ražotājs: AMS).

Galvenā barošana

1x Pastiprinātājs AWS-1243

1x 12V barošanas bloks

1x Lietotāja rokasgrāmata

Garantija

Izmēri, Svars

Produkta izmēri: 26 x 125 x 88 mm (Dz. x Pl. x Aug.)

Iepakojuma izmēri: 75 x 140 x 115 mm (Dz. x Pl. x Aug.)

Produkta svars: 300 g

Svars ar iepakojumu: 460 g
