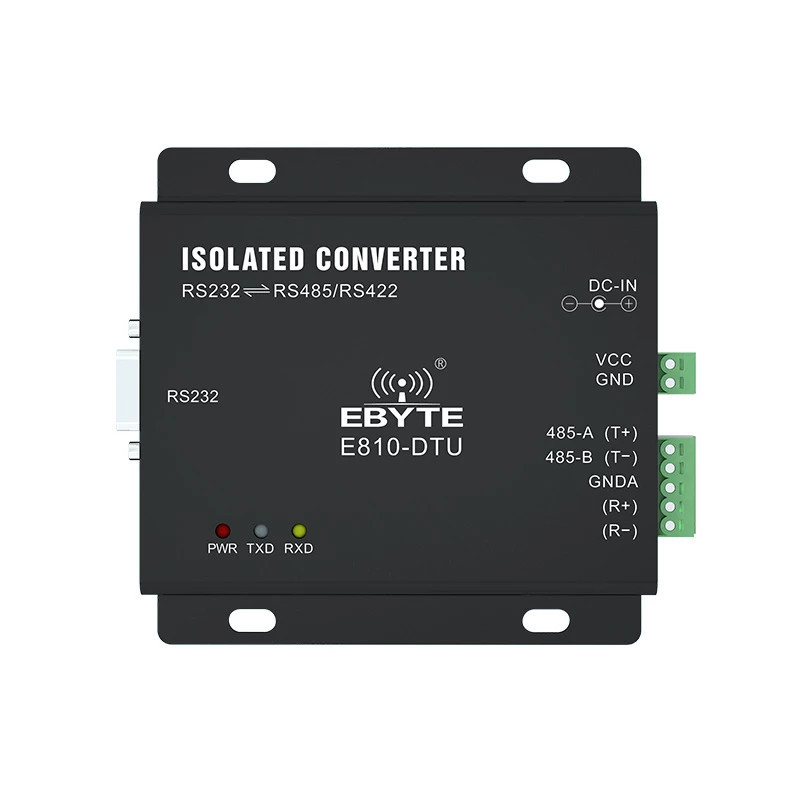

RS232 į RS485 RS422 keitiklis dvipusis skaidrus perdavimas

Modelis: ACTii AC7816

EAN: 6931240078167 SKU: 781689748

• Ryšys taškas-taškas, taškas-daugtaškis, palaiko iki 32 mazgų.
• E810-DTU (RS) produktas integruoja vieną RS232 sąsają ir vieną multipleksuotą RS485 / RS422 sąsają, kurios gali realizuoti skaidrų ir abipusį perdavimą tarp RS232 ir RS485 / RS422 signalų.
• Dvipusis konvertavimas tarp RS232 ir RS485 / RS422 duomenų
• Automatinis perdavimo spartos pritaikymas
• RS232 prievadas užtikrina apsaugą nuo viršįtampių ir 400W apsaugą nuo žaibo, RS485 / RS422 prievado apsauga, 15KV ESD, greita optroninė signalo izoliacija tarp RS232 ir RS485 / RS422

Aprašymas

E810-DTU(RS) dvipusis RS232 į RS485 / RS422 sąsajos keitiklis. Produktas pasižymi nedideliais matmenimis, paprastu laidų sujungimu, patogiu montavimu ir kt. Tai patikimas pagalbinis įrankis inžinerinėms programoms, projektų derinimui ir produktų kūrimui.

Perdavimas tarp RS232 ir RS485/RS422 signalų

Dvipusis konvertavimas tarp RS232 ir RS485/RS422 duomenų; Automatinis perdavimo spartos pritaikymas

Skaidriam perdavimui pasiekti nereikia handshake signalo

RS232 prievadas užtikrina apsaugą nuo viršįtampių ir 400W apsaugą nuo žaibo; RS485/RS422 prievado apsauga, 15KV ESD; greita optroninė signalo izoliacija tarp RS232 ir RS485/RS422

Maitinimo izoliacijos įtampa 1500VDC

Ryšys taškas-taškas, taškas-daugtaškis, palaikymas iki 32 mazgų

LED nurodo maitinimo ir signalo būseną

Platus maitinimo įtampos diapazonas 5V 36V

Pritaikymas: Pramoninės automatikos valdymo sistema; Autobuso bilietų apmokėjimas, parkavimo mokesčių sistema; Prieigos kontrolė, laiko ir lankomumo, kortelių sistema; Autonominė banko sistema; Vartojimo sistema ir kt.

Specifikacija

Parametrai

Maitinimas: 5 V - 36 V, virš 36 V gali sugesti, rekomenduojamas 12 V arba 24 V maitinimas;

Darbinė srovė: 24mA esant 12V

Perdavimo metodas: Asinchroninis pusiau dupleksas arba asinchroninis pilnas dupleksas

Perdavimo terpė: Susukta pora arba ekranuotas laidas

Sąsajos charakteristikos: Sąsaja atitinka EIA / TIA RS232C, RS485 / RS422 standartus

Sąsajos metodas: RS232: DB9 lizdas, RS485/RS422: 1*5*3.81, gnybtų metodas

Perdavimo atstumas: 1200 metrų (RS485 prievadas), 5 metrai (RS232 prievadas)

Darbinė temperatūra: -40 ℃ ~ + 85 ℃, pramoninė klasė

Darbinė drėgmė: 10% ~ 90%, santykinė drėgmė, be kondensacijos

Rinkinio turinys

Keitiklis

Naudojimo instrukcijos.

Kartono pakuotė.

Sertifikatai ir normos

CE, RoHS

Matmenys, Svoris

Produkto matmenys: 24 x 85 x 82 mm (Gyl. x Plot. x Aukš.)

Pakuotės matmenys: 100 x 100 x 50 mm (Gyl. x Plot. x Aukš.)

Produkto svoris: 150 g

Svoris su pakuote: 200 g
