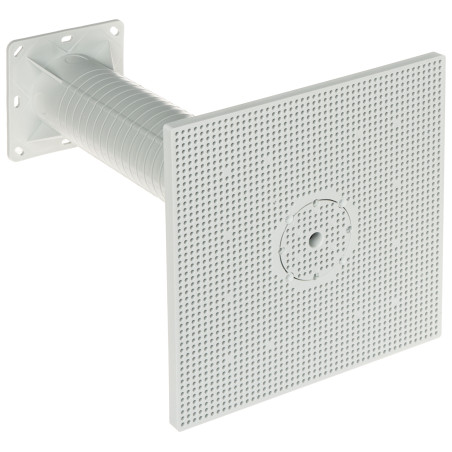

단열재 외벽용 장착 플레이트 조절식 전기 배선함 50-300mm 회색

모델: KOPOS MDZ-XL-300-KB

EAN: 6931240090992 SKU: 931090996

• 50~300mm 두께의 단열 시스템용으로 설계
• 설치 지점의 열교 현상 제거
• 고품질 자기 소화성(할로겐 프리) 소재로 제작
• 180mm 돌출 시 최대 40N의 높은 하중 지지력
• -25°C ~ +60°C의 극한 온도 저항성
• 4개의 고정 지점이 있는 통합형 전기 배선함
• 조명, 카메라, 감지기 등 다양한 장비 설치 가능
• 패키지에 앵커와 나사가 포함된 완벽한 설치 키트
• 대부분의 외벽과 어울리는 미적 밝은 회색
• 쉬운 가공 – 필요에 따라 캐리어 절단 가능

설명

MDZ-XL-300-KB 장착 플레이트는 단열 공사가 진행 중인 건물의 외벽에 다양한 전기 장치를 미관상 깔끔하고 안전하게 설치하기 위해 설계된 전문적이고 매우 다재다능한 시스템 솔루션입니다. 이 제품은 단열층 두께가 50mm에서 최대 300mm인 벽면에 외부 조명, 동작 감지기, CCTV 카메라 또는 전원 소켓을 설치할 때 이상적입니다.

KOPOS 전용 장착 플레이트 사용의 핵심 장점은 열교 현상을 효과적으로 제거하여 건물의 높은 에너지 효율을 유지할 수 있다는 점입니다. 캐리어 구조는 포함된 단열 인서트와 함께 설치 지점의 열 손실을 최소화하도록 설계되었습니다. 스티로폼이나 미네랄 울의 두께에 맞춰 캐리어를 정밀하게 절단할 수 있어 외벽 표면에 항상 완벽하게 밀착됩니다.

이 제품은 고품질 자기 소화성 소재로 제작되어 설치물의 화재 안전 수준을 크게 높여줍니다. 이 플레이트는 기계적 강도가 뛰어나 벽면에서 180mm 돌출 시 최대 40N의 하중을 견딜 수 있어 무거운 조명 기구도 안정적으로 고정할 수 있습니다. 넓은 온도 범위(-25°C ~ +60°C)와 자외선에 대한 저항성은 가혹한 외부 환경에서도 수년간 변형이나 변색 없이 사용할 수 있음을 보장합니다.

MDZ-XL-300-KB 키트는 캐리어, 배선함, 대형 마스킹 플레이트, 앵커 및 나사 세트 등 필요한 모든 구성품을 포함하여 즉시 설치가 가능합니다. 이 솔루션을 선택하면 미적으로 아름다울 뿐만 아니라 기능적이고 내구성이 뛰어난 건축적 디테일을 전문적으로 완성할 수 있습니다.

사양

제품 유형

단열 외벽 시스템용 배선함 포함 장착 플레이트

용도

단열 벽면에 전기 장치(조명, PIR 감지기, 카메라) 설치

단열층 두께

50mm ~ 300mm 범위 내 조절 가능(캐리어 절단 방식)

세그먼트 수

1개 장착 세그먼트

전압 절연

최대 ~ 400V AC 정격 절연

제작 소재

자기 소화성 플라스틱, 내후성 소재

가연성 등급

850°C 가연성 지수(안전 표준 준수)

작동 온도 범위

-25°C ~ +60°C 범위 내 매개변수 안정성

기계적 하중 용량

지지 벽면에서 180mm 거리 시 최대 40N

색상

밝은 회색(RAL 7035)

장착 구멍 간격

전기 배선 장비용 표준 60mm 간격

배선함 치수

직경 Ø 63mm, 깊이 39mm

장착 플레이트 치수

너비 238mm x 높이 238mm x 깊이 42mm

캐리어 치수

너비 120mm x 높이 120mm x 길이 317.5mm

주요 추가 기능

자외선 저항성, 4개의 배선함 고정 지점, 결로 방지를 위한 캐리어 내부 단열 인서트, 플러시 커버 포함, 스티로폼 및 미네랄 울에 설치 가능

구성품

1x 단열 캐리어

1x 전기 배선함

1x XL 장착 플레이트

1x 플러시 커버

1x 확장 앵커 및 장착 나사 세트

치수 및 무게

제품 치수: 318 x 238 x 238 mm (깊이 x 너비 x 높이)

패키지 치수: 250 x 370 x 250 mm (깊이 x 너비 x 높이)

제품 무게: 930 g

패키지 포함 무게: 1206 g
