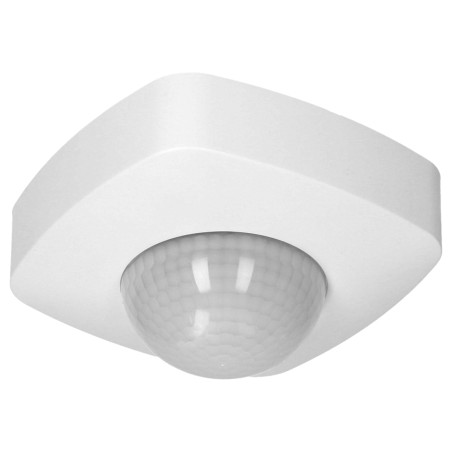

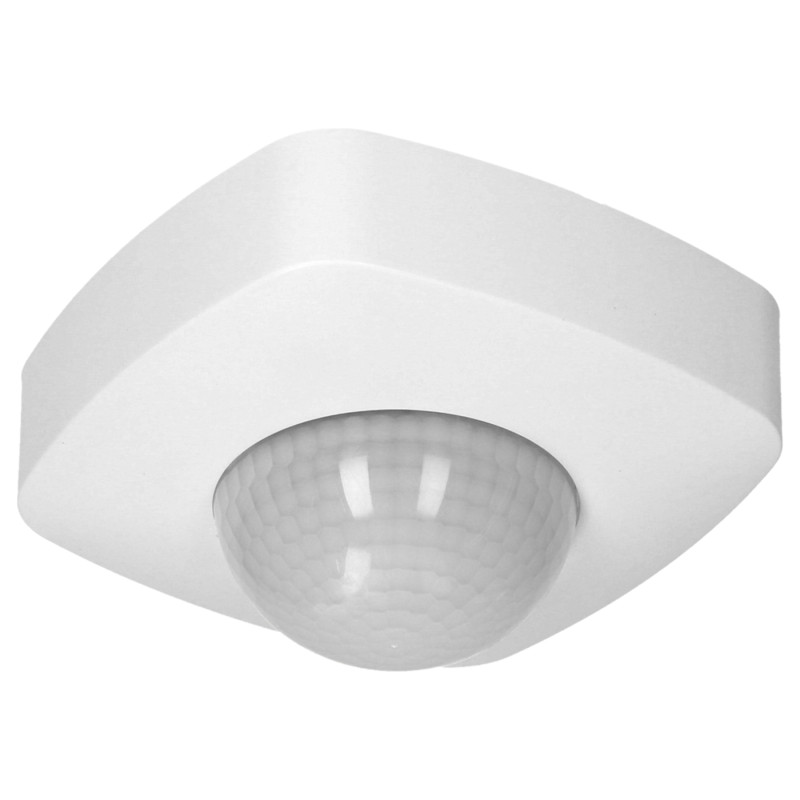

천장형 PIR 동작 및 재실 감지 센서 360도 감지 범위 20m IP20 LED용 2000W 노출형 화이트

모델: ORNO OR-CR-224

EAN: 6931240092378 SKU: 931092374

• 천장 설치용 수동 적외선(PIR) 센서
• 360도 감지 각도를 제공하는 트리플 센서 시스템
• 최대 20미터의 매우 넓은 감지 범위
• 연결된 장치를 유지하는 재실 감지 기능
• 최신 LED 조명과 완벽 호환 (최대 500W)
• 10초에서 30분까지 조명 시간 조절 가능
• 3~2000 Lux 범위의 조도 감도 조절
• 에너지 효율성 - 대기 모드 전력 소비 0.1W
• 노출 설치를 위한 견고한 화이트 하우징
• 3년 제조사 보증

설명

ORNO OR-CR-224 수동 적외선 센서는 모든 현대식 건물에서 지능적이고 에너지 효율적인 조명 관리를 제공하는 전문 천장형 솔루션입니다. 이 장치는 조명 및 기타 전기 수신기의 켜짐/꺼짐 프로세스를 자동화하도록 설계되었으며, 이는 전기 요금을 크게 절감하는 데 직접적인 기여를 합니다. 센서의 핵심은 트리플 PIR 센서 시스템으로, 특수 각도로 배치된 감지기를 통해 360도 반경 내의 영역을 완벽하게 제어합니다. 이는 생산 홀, 고층 창고, 넓은 대기실 또는 공공 건물의 복도와 같은 대형 공간에 최적화된 독보적인 솔루션입니다.

장점 및 기능:

OR-CR-224 모델의 주요 장점 중 하나는 최대 20미터에 달하는 인상적인 감지 범위로, 단 하나의 설치 지점만으로도 넓은 공간을 보호할 수 있습니다. 이 센서는 최신 LED 조명과 완벽하게 호환되도록 설계되었으며, 이는 조명 시스템 현대화가 보편화된 시대에 매우 중요합니다. 내장된 전위차계를 통해 10초에서 30분까지 매우 넓은 범위에서 조명 시간을 부드럽게 조절할 수 있어 사용자가 장치 작동 시간을 완벽하게 제어할 수 있습니다. 또한 통합된 광학 센서를 통해 센서가 반응하기 시작할 조도 임계값(3~2000 Lux)을 설정할 수 있어 맑은 날 불필요하게 조명이 켜지는 것을 방지합니다.

편의성 및 안전성:

이 장치는 재실 감지 센서 기능도 수행합니다. 움직이는 사람이 감지 범위 내에 있는 동안 조명이 활성화된 상태를 유지합니다. 고품질 플라스틱으로 제작된 미학적인 화이트 하우징은 대부분의 천장과 자연스럽게 어우러지며, 노출형 설치 방식은 빠르고 간편합니다. -20°C에서 +40°C까지의 넓은 작동 온도 범위 덕분에 난방이 되지 않는 홀의 열악한 환경에서도 센서가 완벽하게 작동합니다. ORNO 제품을 선택하시면 3년 보증이 제공되어 신뢰성과 내구성을 보장받으실 수 있습니다.

사양

센서 유형

주변의 열 복사 변화를 감지하는 고급 감지 기술을 사용하는 수동 적외선(PIR) 센서.

감지 각도

사각지대 없이 보호 구역을 360도로 관찰.

작동 범위

최적의 설치 조건 및 표준 주변 온도에서 최대 20미터.

용도

창고, 생산 홀, 대기실 및 복도와 같은 대형 시설의 실내용.

조도 조절

3~2000 Lux 범위에서 작동 임계값을 부드럽게 조절하여 황혼 이후 또는 24시간 내내 작동 가능.

설치 높이

선언된 감지 매개변수를 얻기 위한 권장 천장 설치 높이는 2.0~2.6미터입니다.

유지 시간

10초(+/- 3s)에서 30분(+/- 2min)까지 넓은 범위에서 출력 켜짐 시간 조절 가능.

정격 부하

최대 2000W의 저항성 부하(전통적인 전구) 및 최대 500W의 유도성/LED 부하 지원.

동물 내성

동물 무시 기능 없음; 감지 범위 내의 모든 온도 변화가 릴레이 반응을 유발함.

특수 기능

최소한의 움직임 감지 시 활성 상태를 유지하는 통합 인체 재실 센서; 릴레이 출력.

구조 및 색상

빠른 노출 설치에 적합한 내구성이 뛰어난 화이트 폴리머 하우징.

보호 등급

IP20 보호 등급으로, 손가락이나 12.5mm 이상의 이물질로부터 보호됨.

전원 매개변수

50Hz 주파수에서 230V AC 정격 전압; 표준 전력망에서 안정적인 작동.

전력 소비 및 친환경성

작동 중 0.45W, 대기 모드에서 0.1W의 매우 낮은 전력 소비.

로직 및 소프트웨어

이 장치는 3개의 독립적인 파이로 요소에서 아날로그 신호를 처리하는 내장 알고리즘이 포함된 전용 마이크로컨트롤러를 사용합니다. 펌웨어는 적외선 복사 변화를 지능적으로 분석하여 실제 인체의 움직임과 배경 노이즈 및 미세한 온도 변화를 구분합니다. 시스템은 움직임이 감지될 때마다 새로 고침되는 타이머를 통해 시간 로직을 관리하여 재실 센서 모드에서 원활하게 작동합니다. 또한 릴레이 제어 알고리즘은 최신 LED 광원의 특징인 높은 돌입 전류에 최적화되어 있어 접점 수명을 크게 연장합니다.

구성품

1x 천장형 동작 센서 OR-CR-224

1x 설치용 앵커 및 나사 세트

1x 폴란드어, 영어, 독일어로 된 상세 사용 및 설치 설명서.

치수 및 무게

제품 치수: 58 x 102 x 102 mm (깊이 x 너비 x 높이)

포장 치수: 70 x 105 x 105 mm (깊이 x 너비 x 높이)

제품 무게: 140 g

포장 포함 무게: 182 g
