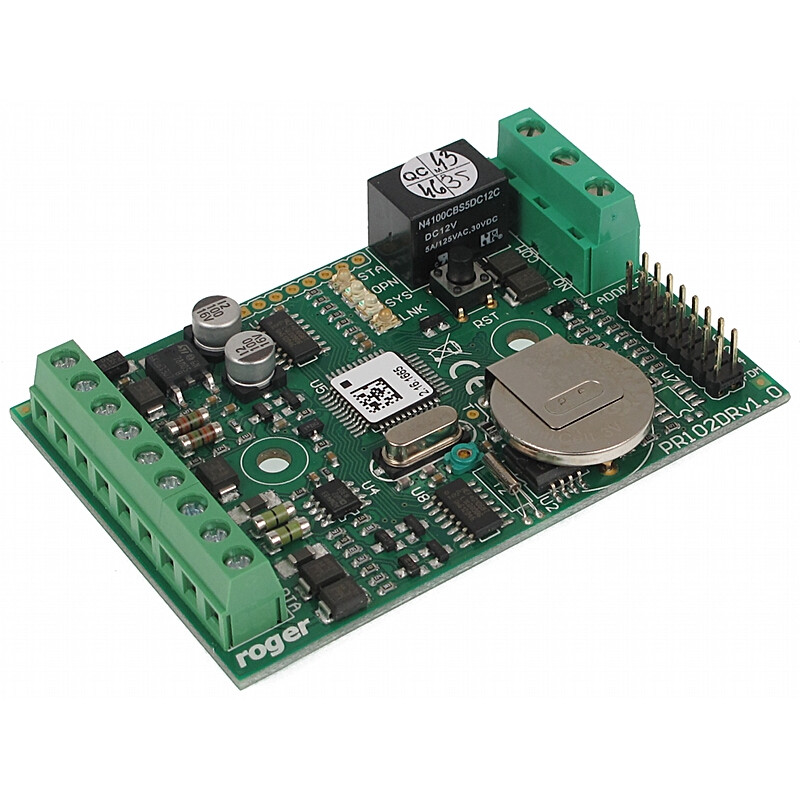

RS-485 1개 출입문 액세스 컨트롤러 RACS 4000 사용자 이벤트 메모리 OEM 전자 보드

모델: ROGER PR102DR-BRD

EAN: 6931240059814 SKU: 931059812

• Roger PRT 시리즈 리더기와 호환
• 최대 4000명의 등록 사용자 지원
• 32,000개 이벤트 내장 메모리
• 실시간 시계(RTC) 및 캘린더 기능
• RS-485 / RACS 통신 인터페이스
• 독립형 또는 네트워크 모드 작동 가능
• 2개의 프로그래밍 가능한 입력 라인
• 1개의 릴레이 출력 및 1개의 트랜지스터 출력
• PC를 통한 원격 프로그래밍
• 3년 제조사 보증

설명

ROGER PR102DR-BRD는 인쇄 회로 기판(OEM) 형태로 제공되는 전문적이고 고급스러운 액세스 컨트롤러 전자 모듈입니다. 이 제품은 전용 하우징이나 통신 랙에 설치할 수 있는 유연성을 찾는 설치자에게 이상적인 솔루션입니다. 이 장치는 하나의 출입문을 제어하도록 설계되었으며, 두 개의 외부 PRT 시리즈 리더기를 연결하여 양방향 제어 모드로 작동할 수 있습니다.

이 컨트롤러의 가장 큰 장점 중 하나는 대용량으로, 최대 4000명의 등록된 사용자를 지원하여 사무실 건물, 생산 시설 및 공공 기관에 적합합니다. 내장된 이벤트 버퍼는 최대 32,000개의 항목을 저장할 수 있으며, 실시간 시계(RTC)와 결합하여 정확한 이벤트 기록 및 근태 보고서 생성이 가능합니다. 통신은 안정적인 RS-485 인터페이스와 독점 RACS 프로토콜을 통해 이루어지며, 이를 통해 광범위한 네트워크 구조를 구축할 수 있습니다.

PR102DR-BRD 컨트롤러는 2개의 입력 라인과 2개의 출력 라인(1.5A 부하 용량의 릴레이 포함)을 통해 폭넓은 구성 옵션을 제공합니다. 이를 통해 도어락, 전기 스트라이크를 직접 관리하고 접점 센서를 통해 문 상태를 모니터링할 수 있습니다. Roger 소프트웨어 지원 덕분에 PC에서 원격으로 시스템을 관리할 수 있어 사용자 편의성과 시설 보안이 크게 향상됩니다. 이 제품은 낮은 에너지 소비와 높은 신뢰성을 특징으로 하며, 3년 보증 기간이 이를 뒷받침합니다.

사양

장치 유형

액세스 컨트롤러 전자 모듈 (OEM)

출입문 지원

1개 출입문 (단방향 또는 양방향 지원)

사용자 수

4000명

이벤트 기록

비휘발성 메모리에 32,000개 이벤트 저장

통신

RS-485, RACS 프로토콜 (Roger)

리더기 호환성

PRT 시리즈 리더기 (최대 2개)

입력 라인

2개 라인 (NO/NC)

출력 라인

1x 릴레이 1.5A / 30V DC, 1x 트랜지스터 (오픈 컬렉터)

환경 등급

클래스 I (실내용)

전원 공급

10 ... 15 V DC

소비 전류

연결된 리더기에 따라 다름

작동 온도

5 °C ... 40 °C

습도

10 ... 95 % (비응축)

소프트웨어

RACS 관리 시스템은 시설 내 액세스에 대한 포괄적인 관리를 가능하게 합니다. 이 소프트웨어를 사용하면 고급 시간 일정을 생성하고, 액세스 그룹을 정의하며, 4000명의 사용자 각각에게 개별 권한을 할당할 수 있습니다. 관리자는 실시간으로 이벤트를 모니터링하여 비상 상황 발생 시 즉각적인 대응이 가능합니다. 이 애플리케이션은 텍스트 및 그래픽 형식으로 근태 보고서 생성을 지원합니다. RS-485 포트를 통한 안정적인 통신 덕분에 장치 구성이 원활하며, 직관적인 그래픽 사용자 인터페이스는 데이터 입력 시 오류 위험을 최소화합니다. Roger 소프트웨어는 건물 내 보안 및 물류를 최적화하는 강력한 도구입니다.

보안

하우징에 연결 시 탬퍼 방지(Tamper) 기능 사용 가능

구성품

1x PR102DR-BRD 컨트롤러 모듈

1x 구성 점퍼 세트

1x 사용 설명서

치수, 무게

제품 치수: 18 x 80 x 54 mm (깊이 x 너비 x 높이)

포장 치수: 40 x 125 x 120 mm (깊이 x 너비 x 높이)

제품 무게: 40 g

포장 포함 무게: 110 g
