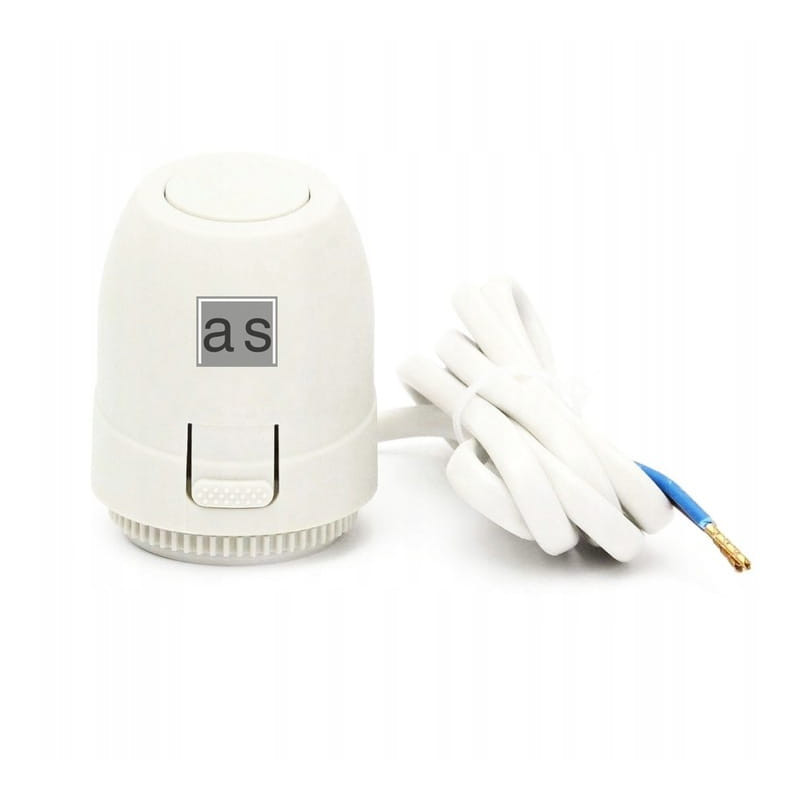

床暖房マニホールド用熱電アクチュエータ NC M30x1.5 230V IP54 省エネタイプ

モデル: ASTIBI KF-2035

EAN: 6931240090183 SKU: 931290189

• NCタイプ（常時閉）により安全性と制御性を確保
• ほとんどのマニホールドと互換性のあるユニバーサルM30 x 1.5取り付けネジ
• 最大限の省エネを実現する非常に低い消費電力（約2W）
• 湿気の多い場所でも設置可能な高い保護等級IP54
• 105Nの押圧力によりバルブの確実な閉鎖を保証
• キャビネット内での設置を容易にする長い電源ケーブル（70cm）
• システムにノイズを発生させない静かでスムーズな動作
• 長年の使用を保証する高品質な作り

概要

熱電アクチュエータは、床暖房やラジエーター暖房システムにおける流量を精密に制御するために設計された高度なデバイスです。これは現代のホームオートメーションの重要な要素であり、マニホールド内の加熱ループを自動的に開閉することで、大幅な省エネと室内の快適な温度環境を実現します。このデバイスはNC（常時閉）モードで動作するため、通電していない状態ではバルブは閉じたままになります。

このアクチュエータの主な利点はその汎用性にあります。最も一般的なM30 x 1.5ネジを採用しているため、市場に出回っているほとんどのマニホールドやサーモスタットバルブに適合します。堅牢な構造と高い保護等級IP54により、マニホールドキャビネット内の過酷な環境下でも安全でトラブルのない動作を保証します。このアクチュエータはわずか2Wという非常に低い消費電力を特徴としており、105Nという最適な押圧力を維持しながら、極めて高い省エネ性能を発揮します。

デバイスの取り付けは迅速かつ直感的で、70cmの長い電源ケーブルにより、制御ストリップや室内サーモスタットへの接続が容易です。静かな動作とスムーズな開閉（サイクル時間約3分）により、システム内のウォーターハンマー現象のリスクを排除し、暖房システム全体の早期劣化を防ぎます。このアクチュエータを選択することは、信頼性とインテリジェントな熱管理への投資を意味します。

仕様

動作タイプ

NC - 常時閉（電圧がかかっていないときはバルブが閉じています）

取り付けネジ

M30 x 1.5（市場標準）

電源電圧

230V AC 50 Hz（標準的な主電源電圧）

消費電力

~2W（省エネデバイス）

最大電流

300mA（起動電流）

アクチュエータストローク

4.5mm – 5.0mm（バルブの完全な開閉を保証）

押圧力

105N（サーモスタットバルブに最適な力）

開閉時間

約3分（ウォーターハンマーを防ぐスムーズな調整）

保護等級

IP54（粉塵およびあらゆる方向からの水しぶきに対する保護）

電源ケーブル長

70 cm（柔軟な取り付けケーブル）

用途

床暖房マニホールドのバルブ自動制御、ラジエーターバルブの制御、取り付けストリップおよび室内サーモスタットとの連携。

技術的特性

アクチュエータは熱膨張素子（ワックス）を使用しており、電圧が印加されると膨張してスピンドルを動かします。このプロセスは、油圧システムの安定した動作を確保するために意図的に遅延されています。デバイスはメンテナンスフリーで、ビルオートメーションシステムでの連続運転に適しています。IP54の保護等級により、アクチュエータはどの位置でも取り付け可能ですが、最適な耐久性を得るためには垂直または水平の取り付けが推奨されます。

電気インターフェース

2芯ケーブル。追加のトランスを使用せずに230Vコントローラーに直接接続可能。

内容物

1x 熱電アクチュエータ KF ASTIBI 230V

1x 取り付け説明書

寸法、重量

製品寸法: 45 x 45 x 65 mm (奥行 x 幅 x 高さ)

梱包寸法: 55 x 55 x 85 mm (奥行 x 幅 x 高さ)

製品重量: 150 g

梱包重量: 180 g
