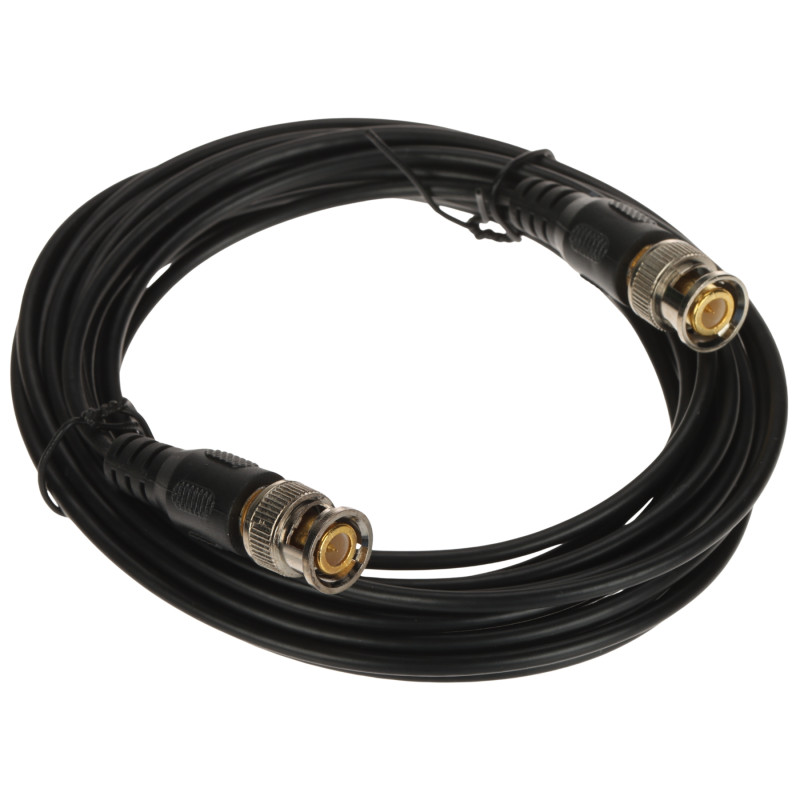

BNC-BNC接続ケーブル CCTVビデオパッチ用同軸ケーブル 5m 75Ω信号用

モデル: Delta CROSS-BNC/5M

EAN: 6931240061466 SKU: 932061464

• 両端に工場出荷時に取り付けられたBNCプラグ
• クリアなビデオ信号のための標準75Ωインピーダンス
• RACKキャビネット内のパッチ接続に最適な5メートルの長さ
• 配線が容易な高い柔軟性
• バヨネット機構を備えた堅牢なコネクタ
• AHD、CVI、TVIおよびアナログシステムとの互換性
• 耐久性のある黒色のPVC外部絶縁
• 迅速かつ工具不要の取り付け

説明

CROSS-BNC/5Mケーブルは、セキュリティシステム設置業者およびビデオ技術者向けに設計されたプロフェッショナルなソリューションです。これは、両端にBNCプラグが工場で取り付けられた、長さ5メートルの既製接続ケーブルです。この製品の主な目的は、デジタルレコーダー(DVR/NVR)、監視モニター、QUAD画像分割器、ビデオパッチパネルなど、監視システムのさまざまなコンポーネント間でビデオ信号をパッチ接続することです。

このケーブルの重要な利点は、プロのビデオ信号伝送の標準である75Ωの特性インピーダンスです。これにより、不適切なパラメータのケーブルを使用した場合に発生しやすい反射や干渉のない、クリアな映像伝送が保証されます。バヨネット機構を備えたBNCプラグの堅牢な構造により、振動や不意の引っ張りによって緩むことのない、確実で安定した接続が保証されます。

このケーブルは柔軟性が高く、19インチRACKテレコムキャビネットの内部のような狭い場所での作業に非常に重要です。耐久性のあるPVC素材で作られた美しい黒色の外部絶縁は、ケーブルの芯線を機械的損傷や外部要因の影響から保護します。この製品は、カメラやレコーダーにサービスモニターを素早く接続して信号を確認するメンテナンス作業に欠かせません。このケーブルを選択することで、CCTV設備の信頼性とプロ意識に投資することになります。5メートルの長さにより、監視ステーションやサーバー室内の機器配置に大きな自由度が生まれます。本製品にはメーカーによる2年間の保証が付いており、その高品質な製造と日常使用における耐久性が証明されています。

仕様

製品タイプ

ビデオ接続ケーブル (パッチコード)

コネクタタイプ

2x BNCプラグ (オス)

特性インピーダンス

75 Ω

全長

5メートル

用途

CCTV産業用テレビ、ビデオシステム、RACKキャビネット内の信号パッチ

対応規格

アナログ (CVBS)、AHD、HD-CVI、HD-TVI

ケーブル構造

銅芯線と高密度シールドを備えた同軸ケーブル

絶縁材

PVC (ポリ塩化ビニル) 耐屈曲性

接続タイプ

バヨネット機構 (押し込んで回転) による安定性

特長

非常に簡単かつ迅速な取り付け、高い機械的柔軟性

伝送パラメータ

低信号減衰、高いEMI干渉耐性

動作温度

-20 °C ... 60 °C

認証

CE、高周波信号伝送規格への準拠

メカニカルインターフェース

BNC (Bayonet Neill-Concelman) コネクタは、同軸ケーブルの終端として使用される標準コネクタです。そのユニークな構造は、工具を必要とせずに瞬時に非常に耐久性の高い接続を提供するバヨネット機構に基づいています。プラグをソケットに差し込み、90度回転させるだけで接続がロックされます。このシステムは接点の一定の圧力を保証し、信号伝送の中断を排除し、ケーブルの不意の切断を防ぎます。これは、プロのビデオ用途において、標準的なRCAやジャックプラグよりもはるかに信頼性の高いソリューションです。さらに、このコネクタは優れたインピーダンス整合を特徴としており、定在波現象を最小限に抑え、HDシステムの高周波動作時でもクリアな映像を提供します。

内容物

1x CROSS-BNC/5M ケーブル

保証

24ヶ月 (2年)

寸法、重量

製品寸法: 5000 x 140 x 60 mm (奥行 x 幅 x 高さ)

梱包寸法: 20 x 140 x 60 mm (奥行 x 幅 x 高さ)

製品重量: 90 g

梱包重量: 88 g
