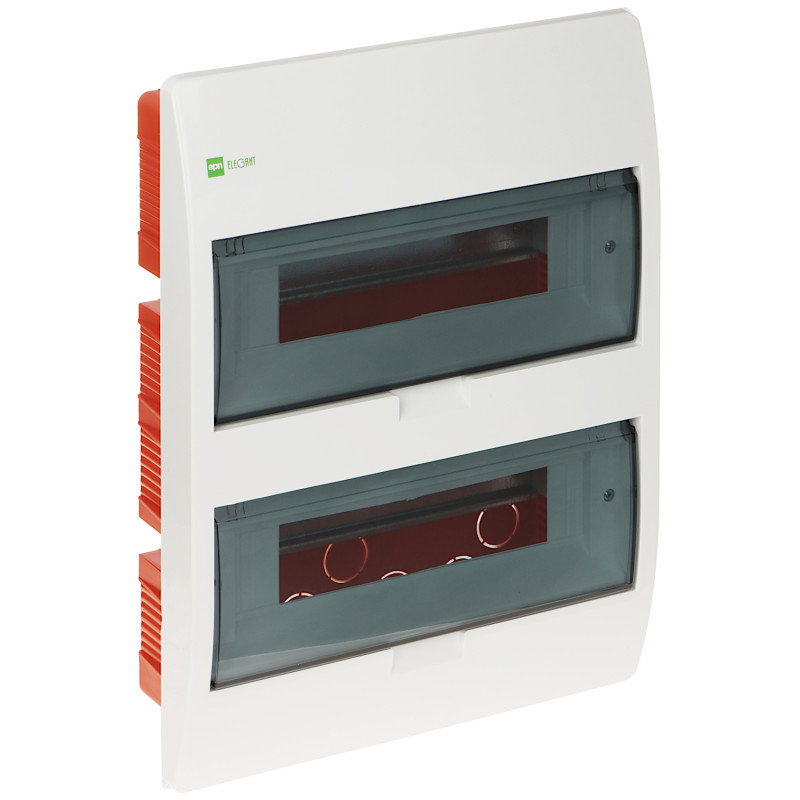

埋込型配電盤 24モジュール 2x12 IP40 ホワイト スモークドア 家庭用ヒューズボックス EPN

モデル: Elektro-Plast Nasielsk ELEGANT-2X12/PT/W/EPN

EAN: 6931240022467 SKU: 931022467

• 2列24モジュール容量の電気配電盤
• 設置後の仕上がりが美しい埋込型
• 機器の点検が容易な透明スモークドア
• 配線作業を容易にする取り外し可能なTH 35レール
• NおよびPE接続端子台セット付属
• 耐久性のあるプラスチック素材による高品質な仕上がり
• 使用の安全性を保証するIP40保護等級
• IEC/EN 62208およびIEC/EN 60670-24規格準拠

説明

埋込型配電盤 ELEGANT-2X12/PT/W/EPNは、現代の電気設備においてモジュール機器を美しく安全に設置するためのプロフェッショナルなソリューションです。本製品は、機能性と洗練された外観の両方が求められる住宅および商業施設向けに設計されています。筐体は高品質な白色プラスチック製で、耐久性と機械的損傷に対する耐性を備えています。2列構造により、幅17.5mmの標準モジュールを最大24個まで収納でき、住宅やオフィス全体の回路を包括的に保護できます。

本モデルの最大の利点は、設置を容易にする考え抜かれた構造です。取り外し可能なTH 35レール（DINレール）を備えているため、設置者は壁のくぼみの外で機器の取り付けや配線を行うことができ、作業時間を大幅に短縮し、設置の快適性を向上させます。透明なスモークドアは保護機能として機能し、ヒューズを埃や湿気から守ると同時に、筐体を開けることなく機器の状態を素早く確認できます。IP40の保護等級は、屋内での標準的な固体異物の侵入に対する安全性を確保しています。Elektro-Plast Nasielskブランドの製品を選択することで、ポーランドの品質保証、欧州安全規格IEC/EN 62208への準拠、およびN/PE端子台のフル装備が得られ、開封後すぐに設置可能です。耐久性、安全性、モダンなデザインを完璧に融合させた製品です。

仕様

取り付け方法

埋込型 (PT) - 壁のくぼみに設置するように設計されており、壁面とフラットな仕上がりを実現します。

取り付け可能なモジュール数

24モジュール（各列12モジュール×2列）。標準モジュール幅は17.5mmです。

TH 35レール間の距離

150 mm - 機器の列間で配線を自由に行うための最適なスペース。

透明ドア

はい - スモークプラスチック製で、配線用遮断器や漏電遮断器の状態を視覚的に確認できます。

主な構造的特徴

取り外し可能なTH 35レール（DINレール）。この機能により、筐体の外でレールに機器を装着できるため、配電盤のプレハブ工程が大幅に容易になります。

装備 - N端子台

2列N端子台: 2 x (6 x 10 mm² + 8 x 16 mm²)。中性線接続を安全かつ整理された状態に保ちます。

装備 - PE端子台

PE端子台1個: 6 x 10 mm² + 8 x 16 mm²。すべての回路の確実な接地を可能にします。

素材

高品質プラスチック (ABS/PC)、経年劣化や紫外線に強く、自己消火性を備えています。

カラー

ホワイト (RAL 9003に近い) - ほとんどの壁の漆喰や塗料に合う汎用的な色。

保護等級

IP40 - 直径1mmを超える固体異物に対する保護。住宅やオフィスビル内での使用に最適。

規格準拠

IEC/EN 62208, IEC/EN 60670-24。本製品は、配電および制御機器用筐体に関する厳しい要件を満たしています。

機械的パラメータ

正味重量: 1.26 kg。設置および使用中の筐体の剛性を確保する堅牢な構造。

外形寸法

407 mm (高さ) x 303 mm (幅) x 102 mm (奥行)。広い設置スペースを維持しながらコンパクトな寸法。

保証と原産国

2年 (24ヶ月) メーカー保証。電気設備機器製造のリーダーであるポーランドブランド、Elektro-Plast Nasielskの製品。

内容物

1x 埋込型配電盤 ELEGANT-2X12/PT/W/EPN

1x TH 35レールセット

1x N/PE端子台セット

1x 設置説明書

1x 適合宣言書

寸法、重量

製品寸法: 102 x 303 x 407 mm (奥行 x 幅 x 高さ)

梱包寸法: 107 x 310 x 415 mm (奥行 x 幅 x 高さ)

製品重量: 1260 g

梱包重量: 1440 g

ダウンロード

• CE宣言
• 安全コンプライアンス
