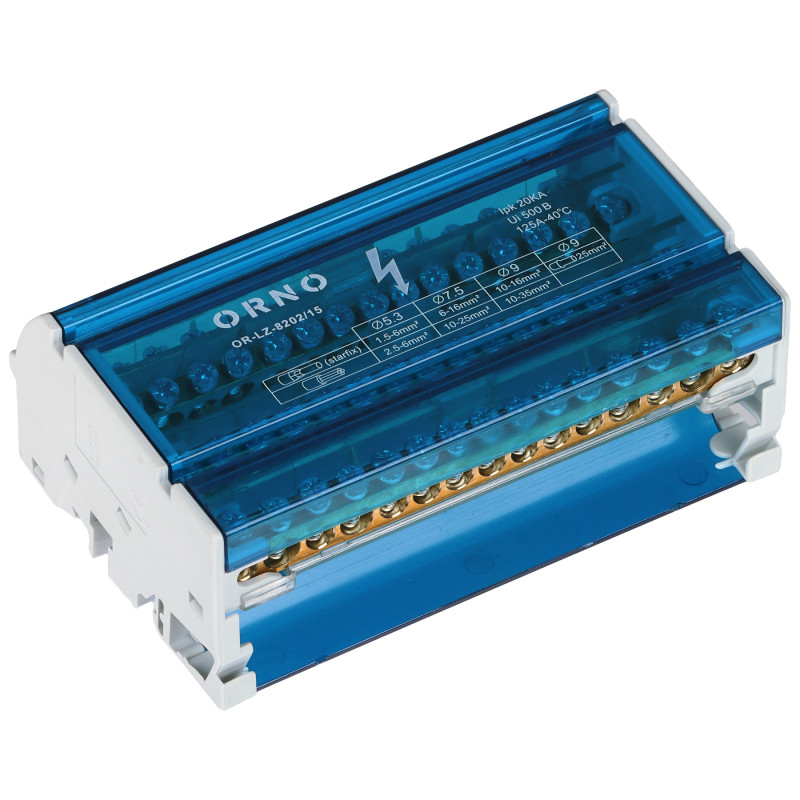

配電ブロック 端子台 4x15回路 125A 500V DINレール TH-35対応 白青 電気設備 ORNO OR-LZ-8202/15
zł141.61
Tax included
ORNOブランドのプロフェッショナル配電ブロック OR-LZ-8202/15は、現代の電気設備における重要なコンポーネントであり、制御盤や配電盤内での安全かつ整理された配電を目的として設計されています。本装置は4つの独立した電流回路を備えており、各回路には15個の精密な端子が装備されているため、接続の透明性を最大限に維持しながら、複雑な電源システムを管理できます。
ブロックの構造は高負荷に対応できるよう最適化されており、125Aの定格電流と最大500Vの絶縁電圧を提供します。白と青の高品質な絶縁材を使用しているため、設置者は各セクションを容易に識別でき、取り付けやメンテナンス作業中の誤配線リスクを大幅に低減します。頑丈なプラスチック製ハウジングは、通電部への偶発的な接触を防ぎ、設備全体の安全基準を向上させます。
本製品の利点はその取り付けの汎用性にあります。ブロックは標準のDINレール TH-35 (TS-35) に素早く取り付けるか、ネジを使用して取り付けプレートに直接固定することができます。1.5mm²から25mm²までの電線断面積に対応する柔軟性により、OR-LZ-8202/15は住宅建築から要求の厳しい産業用途まで幅広く対応します。このモデルを選択することで、耐久性のある接続、耐熱性、そして配電盤内部の美しい外観が保証され、プロの電気技術者にとって理想的な選択肢となります。
配電ブロック 端子台 4x15回路 125A 500V DINレール TH-35対応 白青 電気設備
モデル: ORNO OR-LZ-8202/15
EAN: 6931240065860 SKU: 931065865
- 4つの独立した電流回路 (4x15端子)
- 最大125Aの高定格電流
- 定格絶縁電圧 500V
- 標準DINレール TH-35または取り付けプレートへの設置が可能
- 最大25mm²までの幅広い電線断面積に対応
- 耐久性のあるプラスチック製ハウジング
- 回路識別を容易にする明確なカラーリング
- 配電盤の省スペース化を実現するコンパクトな寸法
説明
ORNOブランドのプロフェッショナル配電ブロック OR-LZ-8202/15は、現代の電気設備における重要なコンポーネントであり、制御盤や配電盤内での安全かつ整理された配電を目的として設計されています。本装置は4つの独立した電流回路を備えており、各回路には15個の精密な端子が装備されているため、接続の透明性を最大限に維持しながら、複雑な電源システムを管理できます。
ブロックの構造は高負荷に対応できるよう最適化されており、125Aの定格電流と最大500Vの絶縁電圧を提供します。白と青の高品質な絶縁材を使用しているため、設置者は各セクションを容易に識別でき、取り付けやメンテナンス作業中の誤配線リスクを大幅に低減します。頑丈なプラスチック製ハウジングは、通電部への偶発的な接触を防ぎ、設備全体の安全基準を向上させます。
本製品の利点はその取り付けの汎用性にあります。ブロックは標準のDINレール TH-35 (TS-35) に素早く取り付けるか、ネジを使用して取り付けプレートに直接固定することができます。1.5mm²から25mm²までの電線断面積に対応する柔軟性により、OR-LZ-8202/15は住宅建築から要求の厳しい産業用途まで幅広く対応します。このモデルを選択することで、耐久性のある接続、耐熱性、そして配電盤内部の美しい外観が保証され、プロの電気技術者にとって理想的な選択肢となります。
仕様
デバイスタイプ
配電ブロック / ハウジング付き端子台
極数 / 回路数
4つの独立した端子セクション
定格電圧 (Ui)
500 V AC - 標準的な低電圧ネットワークでの安全な動作を保証
定格電流 (In)
最大125 A - 1つのモジュール内で大電力の分配が可能
回路あたりの端子数
4つの各レールに15端子 (合計60接続ポイント)
小型端子構成
11 x 1.5 mm² ... 6 mm² (ケーブルフェルール付き電線用) / 2.5 mm² ... 6 mm² (フェルールなし撚り線用)
中型端子構成
2 x 6 mm² ... 16 mm² (ケーブルフェルール付き電線用) / 10 mm² ... 25 mm² (フェルールなし撚り線用)
大型端子構成
2 x 25 mm² (ケーブルフェルール付き電線専用)
ハウジング材質
高い耐熱性と機械的強度を備えた高品質プラスチック
取り付け方法
汎用: DINレール TH-35 (TS-35) または平らな取り付けプレートに直接設置
カラーリング
容易な識別のための青い絶縁部品を備えた白い本体
外形寸法
135 mm (幅) x 87 mm (高さ) x 50 mm (奥行)
動作条件
屋内、乾燥した配電盤内での使用を想定
メーカー保証
購入日から2年間 (24ヶ月)
内容物
1x 配電ブロック OR-LZ-8202/15
1x 保護カバー (一体型)
寸法、重量
製品寸法: 50 x 135 x 87 mm (奥行 x 幅 x 高さ)
梱包寸法: 60 x 143 x 90 mm (奥行 x 幅 x 高さ)
製品重量: 380 g
梱包重量: 410 g
