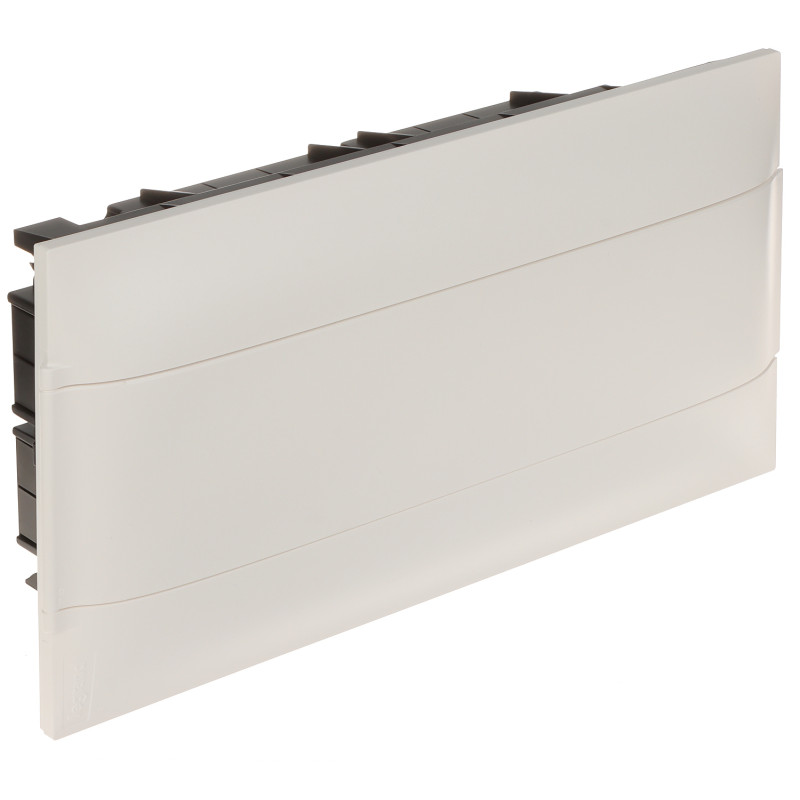

埋込型配電盤 1列18モジュール IP40 IK07 ホワイト 家庭用ヒューズボックス

モデル: LEGRAND LE-137366

EAN: 6931240056455 SKU: 931056458

• 1列18モジュールの容量
• すっきりとした外観を実現する埋込型取り付け
• 光の反射を抑えるサテン仕上げ
• 利便性を高めるリバーシブルドア（左右開き対応）
• 配線作業を容易にする取り外し可能なTH 35ブラケット
• 高い機械的耐性 IK07
• 汚れから保護する保護等級 IP40
• 安全な自己消火性プラスチック製
• NおよびPE端子台セット付属
• IEC/EN 60670-24およびIEC/EN 61439-3規格準拠

説明

名門Practibox Sシリーズの埋込型配電盤LE-137366は、現代の電気設備においてモジュール機器を安全かつ美しく設置するために設計された高度なソリューションです。本製品は1列構造で、標準幅17.5mmのモジュールを最大18個まで搭載可能です。高品質の自己消火性プラスチックを使用しており、最高レベルの防火安全性と長期間の機械的耐久性を保証します。

このモデルの主な利点は、筐体とドアの素材に革新的なサテン仕上げを採用していることです。この表面構造により、不快な光の反射を効果的に防ぐことができ、リビングルームからオフィスまで、あらゆる部屋で非常にエレガントかつ控えめな外観を保ちます。ドアは完全にリバーシブルで、左開きまたは右開きを選択できるため、特定の設置条件やユーザーの好みに合わせて簡単に調整できます。

取り外し可能なTH 35ブラケットを採用しているため、配電盤の設置は非常に簡単です。壁のくぼみの外でレールに機器をあらかじめ取り付けることができるため、作業時間が短縮され、設置精度が向上します。さらに、セットには大容量端子を備えたNおよびPE端子台が付属しており、追加のアクセサリーを購入する必要はありません。保護等級IP40と機械的耐性クラスIK07により、ほこりや偶発的な衝撃に対する強固なバリアを提供し、家庭用インフラの信頼できる要素となっています。

LEGRAND Practibox S配電盤を選択することは、国際規格IEC/EN 60670-24およびIEC/EN 61439-3に準拠した製品への投資を意味します。機能性、安全性、モダンなデザインを電気設備に求めるプロの設置業者や要求の厳しいユーザーにとって理想的な選択肢です。

仕様

基本パラメータ

タイプ: モジュール式配電盤; シリーズ: Practibox S; 用途: 低圧設備

取り付けと構造

取り付け方法: 埋込型; 列数: 1; 埋込ボックス: 415 x 220 x 72 mm

容量とモジュール

搭載可能モジュール数: 1列 x 18個 (モジュール幅 17.5 mm)

電気的パラメータ

定格電圧: 400 V AC, 50 / 60 Hz; 最大電流: 63 A; 短絡遮断電流: 10 kA

保護と安全性

保護等級: IP40; 保護クラス: II; 規格準拠: IEC/EN 60670-24, IEC/EN 61439-3

機械的耐久性

機械的耐性クラス: IK07; 耐衝撃性: 2ジュール

材質と仕上げ

材質: 自己消火性プラスチック; 仕上げ: サテン (マット)

ドアとアクセス

ドアタイプ: フルタイプ、ホワイト; 機能: リバーシブル (開閉方向変更可能)

内部装備

取り付けブラケット: TH 35 (DINレール); ブラケット機能: 設置を容易にするための取り外し可能タイプ

端子台

N端子台: 1個 (1 x 25 mm² + 12 x 16 mm²); PE端子台: 1個 (1 x 25 mm² + 12 x 16 mm²)

動作条件

動作温度: -10 °C ... 60 °C; 環境: 屋内

適合性と規格

認証: CE; 規格: IEC/EN 60670-24, IEC/EN 61439-3

美観とカラー

色: ホワイト (RAL 9003); 光の反射防止効果あり

用途

住宅建築、オフィス、公共施設

内容物

1x 埋込型配電盤

1x TH 35レール

1x N端子台

1x PE端子台

1x 取り付けアクセサリーセット

1x 取扱説明書

寸法、重量

製品寸法: 104 x 436 x 235 mm (奥行 x 幅 x 高さ)

梱包寸法: 115 x 450 x 245 mm (奥行 x 幅 x 高さ)

製品重量: 1050 g

梱包重量: 1232 g
