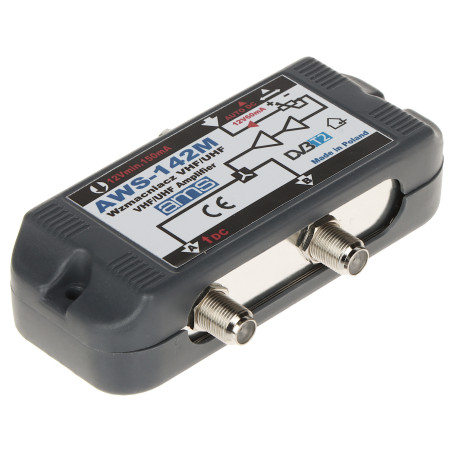

LTE 5G対応 2出力アンテナブースター 12V 利得調整 帯域フィルター 家庭用分配器

モデル: AMS AWS-142M

EAN: 6931240083918 SKU: 931083912

• 内蔵パスフィルター 87 ... 694 MHz
• LTEフィルター内蔵
• 入力経由のプリアンプ自動給電 (最大 60 mA)
• 特性の傾斜を維持した利得調整
• セパレーターを介した出力からの給電が可能
• AUTO DC電源状態を示すLEDインジケーター
• 高信頼性のポーランド製製品

説明

アンテナブースターAWS-142Mは、家庭用および集合住宅用アンテナ設備においてテレビ信号を効率的に分配するために設計されたプロフェッショナルなデバイスです。最新のコンポーネントを採用することで、過酷な受信環境下でも安定した動作と高画質な映像を保証します。

AWS-142Mモデルの主な利点は、プリアンプ用の自動電源供給回路が内蔵されていることです。この機能により、同軸ケーブル（ブースター入力）を介して、アンテナ直下に設置された追加のブースターに12V DCを供給できます。システムはインテリジェントで、設備内に電流需要が検出されない場合や短絡が発生した場合には、自動的に電源が遮断され、AUTO DC LEDインジケーターで通知されます。

本機には精密な利得調整器が装備されており、特定の設備ニーズに合わせて信号レベルを最適に調整できます。重要な点として、調整は特性の傾斜を維持しながら行われるため、高周波数帯域における同軸ケーブルの減衰を効果的に補正します。

ブースターにはLTEフィルターが統合されており、4G/5G携帯電話帯域からの干渉を除去し、DVB-T2チャンネルのクリアな受信を保証します。堅牢なハウジングが電子部品を機械的損傷から保護し、コンパクトなサイズにより通信ボックス内や壁面への取り付けが容易です。専用のACアダプターが付属しているため、箱から出してすぐに使用可能です。

製品の利点:

- 信号損失なしで2台の受信機を同時にサポート。

- アンテナプリアンプへの自動電圧供給。

- LTE/5G干渉に対する効果的な保護。

- ケーブル補正付きのスムーズな利得調整。

- 高品質な製造と3年間のメーカー保証。

仕様

周波数範囲

87 MHz ... 694 MHz

入力/出力数

1 / 2

入力/出力インピーダンス

75 Ω

コネクタタイプ

F型コネクタ

利得

17 / 20 dB ± 2 dB

利得調整

0 ... 10 dB ± 2 dB

雑音指数

≤ 4 dB

最大出力レベル

102 dBµV (2kTV)

相互変調パラメータ

IMA3 60dB: 96 dBµV, IMA2 60dB: 83 dBµV

不整合減衰

≥ 10 dB

プリアンプ電源

あり、自動 (最大 60 mA)

フィルタリング

LTEフィルターおよび87-694 MHzパスフィルター内蔵

動作温度

-25 °C ... 55 °C

電源および消費電力

12 V DC / 150 mA (ACアダプター付属)

ソフトウェアとロジック

本機には、AUTO DCと呼ばれる入力経路の電源制御ロジックが内蔵されています。このシステムは、アンテナ入力の電気的パラメータを継続的に監視します。ケーブルを接続すると、回路は直流成分の存在と電流消費を確認します。プリアンプが検出されると、システムは自動的に12V DC（最大60mA）の電圧供給を有効にします。設備内で短絡が発生した場合やパッシブアンテナ（整合器）が接続された場合は、回路が即座に電源を遮断し、ブースター内部回路を損傷から保護します。回路の動作状態は専用のLEDで表示されるため、測定器を使用せずに設置の正確性を迅速に診断できます。

内容物

1x AWS-142M ブースター

1x 12V ACアダプター

1x 取扱説明書

寸法、重量

製品寸法: 28 x 111 x 64 mm (奥行 x 幅 x 高さ)

梱包寸法: 45 x 155 x 115 mm (奥行 x 幅 x 高さ)

製品重量: 90 g

梱包重量: 192 g
