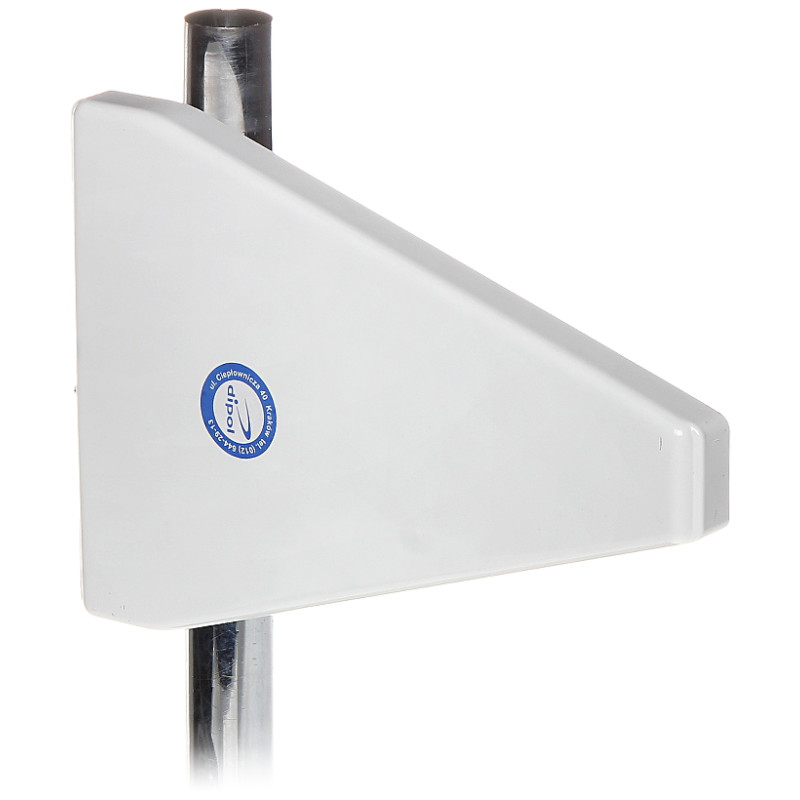

GSM DCS UMTS HSDPA LTE用ログペリオディック指向性アンテナ 9dBi利得 5mケーブル SMAコネクタ 屋外用

モデル: Trans-Data ATK-ALP/LTE+SMA/5

EAN: 6931240094372 SKU: 931094370

• 広い動作周波数範囲: 800 - 3000 MHz
• GSM, DCS, UMTS, HSDPA, LTE規格に対応
• 最大9 dBiの高エネルギー利得
• 低損失RF-5統合ケーブル（長さ5メートル）
• SMAコネクタ（SMA-A）採用
• 安定したLPDA方式の対数周期設計
• 直径45 mmまでのマストに容易に取り付け可能
• アンテナは直流（DC）に対して短絡しており、機器の安全性を向上

概要

Trans-Dataログペリオディックアンテナは、800 MHzから3000 MHzまでの広帯域で動作する携帯電話システムの信号品質を向上させるために設計されたプロフェッショナルなソリューションです。本製品は、内蔵アンテナのみのモデムやルーターで信号強度が不足し、接続が安定しない場所に最適です。本アンテナの使用により、LTE、HSDPA、UMTS技術におけるデータ転送速度が大幅に向上し、GSMおよびDCS帯域での通話品質が改善されます。対数周期構造により、広い動作帯域を維持しつつ、最大9 dBiの安定したエネルギー利得を実現します。屋外設置向けに設計されており、天候の変化に強く、長寿命で信頼性の高い設置が可能です。高品質な低損失RF-5同軸ケーブル（長さ5メートル）と標準SMAコネクタが付属しており、追加のアダプターなしでほとんどの市販モデムやルーターに直接接続できます。付属のブラケットを使用することで、直径45 mmまでのマストに素早く簡単に取り付けることが可能です。主な利点は、汎用性の高さ、厳しい環境下での高い有効性、堅牢な構造です。アンテナは直流（DC）に対して短絡しており、受信機入力を保護します。本製品を選択することで、安定した高速LTEインターネットへのアクセスと、基地局との距離に関係なく通信インフラの最大効率を実現できます。

仕様

周波数範囲

800 - 3000 MHz - 最新の携帯電話の全帯域をサポート

対応技術

GSM / DCS / UMTS / HSDPA / LTE (Long Term Evolution) - 高速データ転送を目的とした統合技術

エネルギー利得

最大9 dBi - 同じ電力を供給した場合の、仮想的な等方性アンテナに対する信号増幅パラメータ

インピーダンス

50 Ω - 無線システムおよびLTEモデムの標準的な特性インピーダンス

VSWR（電圧定在波比）

< 1.7 - 伝送ラインの不整合による信号損失を最小限に抑える低いVSWR値

水平ビーム幅 (H)

76 ° - 水平方向の放射角。送信機に向けてアンテナを正確に配置するために重要

垂直ビーム幅 (V)

66 ° - 垂直方向の放射角。地形の反射から信号受信を最適化

偏波

垂直または水平 - マストへのアンテナの物理的な取り付け向きに依存

ケーブルタイプ

RF-5 - 信号品質を維持する低損失プロフェッショナル用同軸ケーブル

ケーブル長

5メートル - 建物外へアンテナを設置するのに十分な長さ

コネクタタイプ

SMAコネクタ - ほとんどのルーターやデスクトップモデムで使用される一般的なネジ式コネクタ規格

DC保護

直流（DC）短絡 - 静電気による蓄積からモデム入力を保護

最大マスト直径

45 mm - 一般的な壁面取り付け具やアンテナマストに取り付け可能な標準直径

取り付け

付属のクランプとネジを使用した非常に簡単で迅速な機械的取り付け

主な特長

非常に広い動作周波数範囲で安定した利得を提供する対数周期構造

内容物

1x Trans-Dataログペリオディックアンテナ

1x SMAコネクタ付きRF-5 5mケーブル

1x マスト用取り付け金具セット

寸法、重量

製品寸法: 25 x 260 x 180 mm (奥行 x 幅 x 高さ)

梱包寸法: 45 x 345 x 345 mm (奥行 x 幅 x 高さ)

製品重量: 310 g

梱包重量: 735 g

ダウンロード

• CE宣言
• 安全コンプライアンス
