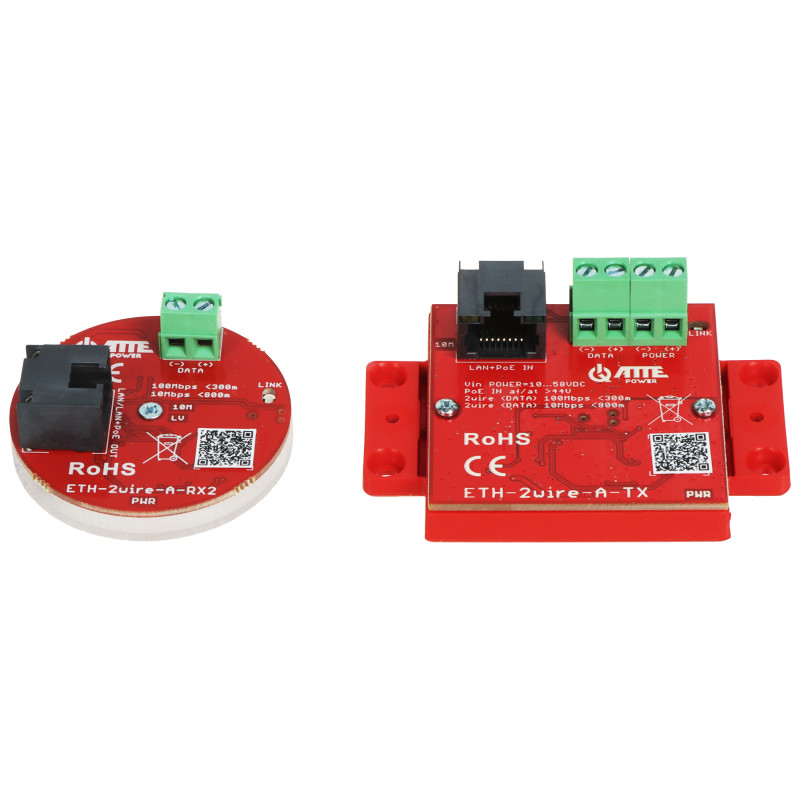

UTP / 2-vezetékes konverterkészlet LAN + PoE átvitelhez, hatótávolság 800m-ig, 2 darabos készlet, hálózati extender

Modell: ATTE ETH-2WIRE-A-SET2

EAN: 6931240072899 SKU: 931072890

• Ethernet adatátvitel és PoE tápellátás 2 vezetéken keresztül
• Átviteli hatótávolság 800 méterig (10 Mbps sebességnél)
• PoE szabványok támogatása: 802.3af, 802.3at és Hi-PoE 802.3bt
• Átviteli sebesség 100 Mbps-ig 300 méteres távolságon
• Teljes átláthatóság az IP hálózatok számára
• Az adó tápellátása PoE switch-ről vagy csavaros csatlakozón keresztül
• A vevő nagyon kis méretei (elfér egy szerelődobozban)
• Túlfeszültség- és túlterhelésvédelem
• Optikai működési állapotjelzés LED diódákkal
• Egyszerű Plug & Play telepítés

Leírás

Az ETH-2WIRE-A-SET2 készlet egy professzionális logisztikai és technikai megoldás, amely forradalmasítja az IP megfigyelőrendszerek korszerűsítését. Az adó (TX) és vevő (RX) modulokból álló készlet lehetővé teszi az Ethernet adatátvitelt és a PoE tápellátást mindössze két tetszőleges vezeték használatával, mint például egyetlen UTP érpár, régi telefonkábelek vagy kaputelefon-vezetékek. Ez ideális megoldás olyan helyzetekben, ahol a meglévő kábelezés cseréje fizikailag lehetetlen, túl költséges vagy időigényes.

A készlet fő előnye a hatalmas rugalmassága. Lehetővé teszi modern IP PoE kamerák, VoIP telefonok vagy IP videokaputelefonok telepítését olyan helyeken, ahol korábban analóg rendszerek működtek. A fejlett technológiának köszönhetően az eszköz lenyűgöző átviteli hatótávolságot kínál – 300 méter 100 Mbps sebességnél és akár 800 méter 10 Mbps sebességnél. Az ETH-2wire-A-TX adómodul közvetlenül a PoE switch-ről kapja a tápellátást, ami kiküszöböli a további tápegységek használatát a vonal elején, míg az ETH-2wire-A-RX2 vevőmodul közvetlenül a végberendezésnek (kamerának) biztosítja a tápellátást 802.3af/at/bt szabványokban.

A vevőmodul kompakt méretei lehetővé teszik az egyszerű szerelést szerelődobozokban vagy kameratartókban, ami esztétikussá és diszkrétté teszi a telepítést. A készletet teljes hálózati átláthatóság jellemzi – a megfigyelőrendszer számára a konverterek láthatatlanok, ami garantálja a problémamentes együttműködést az NVR rögzítőkkel és a VMS szoftverekkel. Az ETH-2WIRE-A-SET2 választásával a megbízhatóságba, az idő- és anyagköltség-megtakarításba fektet be, miközben megőrzi a digitális átvitel legmagasabb paramétereit.

Specifikáció

Eszköz típusa

UTP / 2-vezetékes konverterkészlet (Adó + Vevő)

Csatlakozók

1x RJ45 (Ethernet + PoE), 1x Csavaros sorkapocs (0.32 ... 3.3 mm² / 22 ... 12 AWG)

LAN portok

1 db RJ45 10 / 100 Mb/s (Auto-negotiation)

Átviteli sebesség

10 / 100 Mbps (kétirányú)

Átviteli hatótávolság

300 m @ 100 Mbps (2-vezetékes), 800 m @ 10 Mbps (2-vezetékes), 100 m (UTP a switchhez/kamerához)

PoE szabványok

Bemenet (TX): Passive PoE ≤ 30W, 802.3at ≤ 30W, 802.3af ≤ 15W; Kimenet (RX2): Hi-PoE (802.3af/at/bt)

LED jelzések

Power (tápellátás), LAN (hálózati aktivitás), PoE (vevő tápellátása), 2-wire (link), 10 Mbps (sebesség), LV (alacsony feszültség < 44V)

Védelem

Túlfeszültség (LAN, DATA), Fordított polaritás elleni védelem (Power), Túlterhelés (0.6 A a TX bemeneten)

Tápellátás

TX: 24-56V DC (PoE) vagy 12-56V DC (Power); RX2: 12-56V DC a 2-vezetékes vonalról; Kimeneti feszültség megegyezik a bemenetivel

Energiafogyasztás

1.35 W (a készlet teljes saját energiafogyasztása)

Ház

Műanyag (polikarbonát), IP20 védettségi fokozat

Üzemi hőmérséklet

-25 °C ... 65 °C

Elemek méretei

TX adó: 73 x 51 x 23 mm; RX2 vevő: Ø 49 x 19 mm (dobozokhoz igazított forma)

Elemek súlya

ETH-2WIRE-A-TX: 29 g; ETH-2WIRE-A-RX2: 19 g

Szoftver és logika

Az eszköz egy fejlett, második rétegbeli (L2) átlátszó átviteli algoritmuson alapul. A firmware automatikusan megtárgyalja a legjobb lehetséges kapcsolati sebességet (10/100 Mbps) a kétvezetékes vonal minőségétől és hosszától függően. A Plug & Play rendszer kiküszöböli a szoftveres konfiguráció szükségességét – az eszköz csatlakoztatás után automatikusan létrehozza a titkosított adatátviteli csatornát és kezeli a PoE teljesítményelosztást. A beépített vezérlőmechanizmusok figyelik a feszültség stabilitását (LV funkció) és védenek a túlterhelések ellen, biztosítva az IP kamerák folyamatos működését felhasználói beavatkozás nélkül.

Tartalom

1x ETH-2WIRE-A-TX adó

1x ETH-2WIRE-A-RX2 vevő

1x Használati útmutató

Méretek, Súly

Termék méretei: 23 x 73 x 51 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 52 x 125 x 85 mm (Mélys. x Szél. x Mag.)

Termék súlya: 48 g

Súly csomagolással: 76 g
