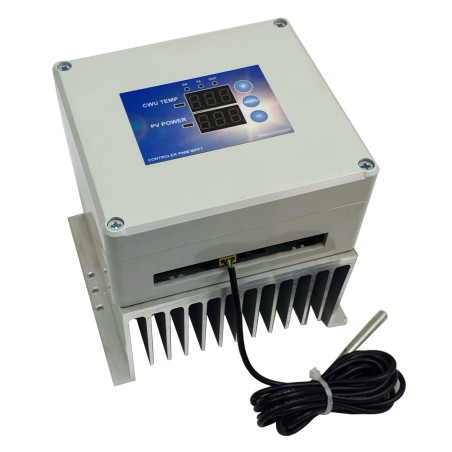

PWM MPPT Fűtőbetét Töltésvezérlő 3KW Napelemekhez

Modell: ACTii AC7392

EAN: 6931240073926 SKU: 739260731

• PWM vezérlő fűtőbetétekhez MPPT maximális teljesítménypont-kereső algoritmussal napelemekből. A vezérlő lehetővé teszi a standard használati melegvíz bojlerek táplálását napelemekről.
• A vezérlő hőmérséklet-érzékelővel van felszerelve, amely lehetővé teszi a bojler fűtésének megszakítását a beállított hőmérséklet elérésekor. A beállított hőmérséklet módosítható.
• Két kijelző - az egyik a használati melegvíz aktuális hőmérsékletét, a másik alapértelmezés szerint az aktuális teljesítményt, vagy átkapcsolás után a napelemek feszültségét és a csúcsteljesítményt mutatja.
• Beépített töltés-puffer. Lehetővé teszi a nagyobb hatásfok elérését (akár 30%-kal) és a PWM szabályozás okozta zavarok csökkentését. Nagy tartalékkal rendelkező tranzisztorok (hosszú, hibamentes működést biztosítanak)
• A vezérlő napelemekről kapja a tápellátást. Nincs szükség külső tápegység csatlakoztatására. (Az RJ45 aljzat a vezérlő táplálására is használható, ha nincs feszültség a napelemekből)
• Nagy hűtőborda a passzív hűtés biztosításához, aminek köszönhetően a vezérlőhöz nincs szükség ventilátorra
• A vezérlő hővédelmi funkcióval és aktív hűtéssel rendelkezik, amely a végrehajtó elem hőmérsékletétől és a teljesítménytől függ.
• RS485 kommunikációs port a működési paraméterek számítógépen történő leolvasásához.
• Hűtőborda és a burkolat belsejének hőmérséklet-ellenőrzése. Beépített akusztikus riasztás
• A vezérlő ki- és bekapcsolható (plusz és mínusz gombok)
• Relékimenet, amely tájékoztat a fűtőbetét fűtésének megszakításáról. Külső eszközök csatlakoztatására használható
• EU-ban gyártott

Leírás

PWM vezérlő fűtőbetétekhez MPPT maximális teljesítménypont-kereső algoritmussal napelemekből.

A vezérlő lehetővé teszi a standard használati melegvíz bojlerek táplálását napelemekről.

A napelem csak optimális feszültség mellett működik maximális teljesítménnyel. A fűtőbetét közvetlen csatlakoztatása a napelemhez túlterheli azt, ami feszültségeséshez vezet. Csökkentett üzemi feszültségen a napelem jóval kevesebb áramot termel, mint az optimális feszültségnél. A töltésvezérlő alkalmazása kiküszöböli ezt a problémát. Még felhős napokon is lehetséges a bojler vízének melegítése.

Beépített töltés-puffer, amely lehetővé teszi a nagyobb hatásfok elérését (akár 30%-kal) és a PWM szabályozás okozta zavarok csökkentését.

A vezérlő hőmérséklet-érzékelővel van felszerelve, amely lehetővé teszi a bojler fűtésének megszakítását a beállított hőmérséklet elérésekor.

A készülék kiegészítő relékimenettel (potenciálmentes) rendelkezik, amely lehetővé teszi a külső eszközök értesítését arról, hogy a vízmelegítés befejeződött (beállított hőmérséklet elérése), vagy hiba történt a készülékben. Ez a kimenet lehetővé teszi további eszközök csatlakoztatását.

Specifikáció

Paraméterek

Tápfeszültség: a vezérlő táplálása napelemes panelekről

Panel feszültsége: 10V - 350V DC

Panelek áramerőssége: MAX 13A

Fűtőbetét maximális teljesítménye: 3kW

Panelek maximális teljesítménye: 3kW

Felvett áramerősség: 0,08 A

Hőmérsékletmérési pontosság 0,1 fok

Működési mód

A konfigurálás a használt melegvíz kívánt hőmérsékletének beállításából áll. Ez a MENU gomb megnyomásával történik, amíg a vezérlő szaggatott hangot nem ad.

Ezután a felső kijelzőn megjelenik az „S.tE” felirat, ami a beállított hőmérséklet beállítását jelenti. Lehetőség van a vezérlő működési feszültségének csökkentésére, azonban ezt az opciót külső tápegység használata esetén ajánlott. Az indítási feszültség a mínusz gomb nyomva tartásával csökkenthető, amíg a zümmertől szaggatott jelzés nem érkezik. Az alapértelmezett indítási feszültség 150V.

A vezérlő be- és kikapcsolása:

A vezérlő kikapcsolható a MÍNUSZ gomb rövid megnyomásával (a fűtőbetétre nem jut több feszültség)

A bekapcsolás a PLUSZ gomb rövid megnyomásával történik. Alapértelmezés szerint a bekapcsolás után a vezérlő automatikusan megkezdi a munkát (áramot ad a fűtőbetétre az MPPT maximális teljesítménypont-kereső algoritmus használatával), ha a feszültség meghaladja a minimális értéket. A vezérlő kizárólag napelemes rendszerekkel működhet együtt, nem használható szélturbinákhoz. A fent leírtakon kívül a vezérlő nem igényel további karbantartási lépéseket. A működési paraméterek beállítása automatikusan történik, és a napelemek kapacitásától és a terheléstől függ. A vezérlőt feltétlenül CSAK bojler fűtőbetétekkel szabad terhelni. Tilos levegős ellenállás-fűtőtesteket vagy más elektronikus berendezéseket használni.

További információk

Hőmérséklet-érzékelő kábel hossza: körülbelül 100 cm

Milyen fűtőbetétet használjak AC vagy DC és mekkora teljesítménnyel?

Mivel a fűtőbetétet leíró egyetlen paraméter az ellenállás, használhat AC vagy DC fűtőbetétet.

A fűtőbetétet a napelemekhez kell igazítani.

Ha a napelemei névlegesen 140V DC 7,14A 1000W-ot adnak, akkor a legmegfelelőbb egy 140V DC 1000W-os fűtőbetét használata,

de használhat 230V AC vagy 110V AC fűtőbetétet is. Csak a fűtőbetét teljesítményét kell a napelemekhez igazítani. (online kalkulátort biztosítunk a megfelelő fűtőbetét kiszámításához).

A fentiek szerint (mivel a fűtőbetét egyetlen paramétere az ellenállása, valamint az áramerősség) lehetőség van a 230V-os fűtőbetétet az Ohm törvénye alapján más feszültségű napelemekkel történő működésre igazítani. 140V / 7,14A = 19,61 Ohm. A fűtőbetétünknek 19,61 Ohm-nak kell lennie. 230V-os fűtőbetét esetén P=U*U/R. P=230*230/19,61=2697W. A 140V 7,14A napelemekhez tehát kb. 2700W teljesítményű 230V AC fűtőbetétet alkalmazhatunk.

A fűtőbetéteknek két független spirálja lehet. Az egyik spirál használható vízmelegítésre napelemekből, a másik pedig 230V-os hálózatról.

Normál működés közben a kijelzőn a következő paraméterek láthatók: aktuális teljesítmény és HMV hőmérséklet. A villogó OUT dióda jelzi a teljesítmény leadását a fűtőbetétre.

A készülék kiegészítő relékimenettel (potenciálmentes) lett felszerelve, amely lehetővé teszi a külső eszközök értesítését arról, hogy

a vízmelegítés befejeződött (beállított hőmérséklet elérése), vagy vészhelyzet lépett fel (végrehajtó elem meghibásodása).

Készlet tartalma

Vezérlő töltés-pufferrel

Csomagolás

Használati útmutató

Hőmérséklet-érzékelő

Kábelcsatlakozók

Tanúsítványok és szabványok

CE, RoHS

Méretek, Súly

Termék méretei: 130 x 140 x 120 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 140 x 150 x 140 mm (Mélys. x Szél. x Mag.)

Termék súlya: 930 g

Súly csomagolással: 950 g
