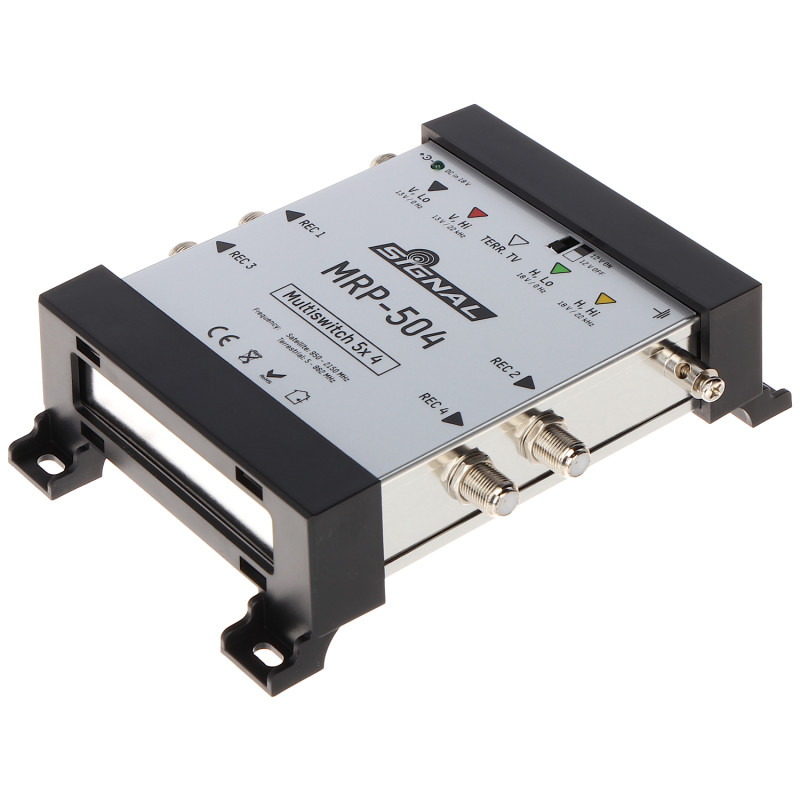

Profesionalni Multiswitch 5-ulazni 4-izlazni Antenski Razdjelnik SAT TV DVB-T2 Distribucija Zemaljskog Signala

Model: SIGNAL MRP-504

EAN: 6931240097977 SKU: 931097975

• 5 ulaza signala (4x SAT, 1x TV zemaljska)
• 4 neovisna pretplatnička izlaza
• Potpuna kompatibilnost sa DVB-S2, DVB-T2, 4K i Full HD signalima
• Nisko prigušenje SAT odvojka od samo 3 dB
• Ugrađen sustav napajanja pretpojačala 12V DC za zemaljske antene
• Čvrsto metalno kućište koje osigurava učinkovito oklapanje
• Napajanje 18V DC / 1A uključeno u set za stabilan rad
• Podrška za preklopne signale 13V/18V i 0Hz/22kHz
• Širok raspon radnih temperatura i otpornost na smetnje

Opis

Profesionalni multiswitch MRP-504 marke Signal je napredni uređaj namijenjen za složene antenske instalacije, koji omogućuje učinkovito povezivanje i distribuciju signala satelitske i zemaljske DVB-T2 televizije. Ovaj model ima 5 ulaza (4 satelitska ulaza za Quatro konvertere i 1 ulaz za zemaljsku antenu) te 4 pretplatnička izlaza, što ga čini idealnim rješenjem za obiteljske kuće, pansione ili male urede.

Korištenje visokokvalitetnih komponenti jamči minimalno prigušenje signala i visoku izolaciju između kanala, što rezultira kristalno čistom slikom u Full HD i 4K Ultra HD rezolucijama. Uređaj je dizajniran s fokusom na dugovječnost, posjeduje čvrsto, metalno kućište koje izvrsno štiti signal od vanjskih smetnji.

Ključna prednost multiswitcha MRP-504 je ugrađeni sustav napajanja antenskih pretpojačala (12V DC), što omogućuje izravno napajanje pojačala u zemaljskoj anteni bez dodatnih dodataka. U setu se nalazi namjensko napajanje 18V/1A, koje osigurava stabilan rad cijelog sustava. Multiswitch podržava puni raspon satelitskih frekvencija od 950 MHz do 2150 MHz te široki pojas zemaljske i radijske televizije od 5 MHz do 862 MHz.

Instalacija uređaja je intuitivna zahvaljujući jasnim oznakama ulaza i izlaza. Ovaj proizvod predstavlja temelj moderne RTV/SAT instalacije, osiguravajući neovisan pristup televizijskim programima za četiri korisnika istovremeno. Zapamtite, za održavanje optimalnih radnih parametara i izbjegavanje refleksije signala, na svim neopterećenim pretplatničkim izlazima koristite završne otpornike od 75 Ω.

Specifikacija

Raspon ulaznih frekvencija

4x SAT: 950 MHz ... 2150 MHz; 1x TV: 5 MHz ... 862 MHz

Raspon izlaznih frekvencija

4x Pretplatnički izlazi: 47 MHz ... 2150 MHz (Ukupni pojas SAT+TV)

Upravljački / preklopni signali

Promjena polarizacije: 13 V / 18 V; Promjena pojasa: 0 Hz / 22 kHz (Kompatibilno s LNB Quatro)

Prigušenje signala (Loss)

Prigušenje SAT odvojka: 3 dB; Prigušenje TV odvojka: 12 dB ± 1.5 dB

Izlazne razine (Max)

Maksimalna izlazna razina SAT: 100 dBµV; Maksimalna izlazna razina TV: 100 dBµV

Napajanje i potrošnja struje

Vanjsko napajanje: 18 V DC / 1 A (Impulsno napajanje uključeno); Napajanje TV pretpojačala: 12 V DC

Izolacija i separacija

Visoka izolacija između ulaza i izlaza koja sprječava preslušavanje i smetnje digitalnog signala

Sustavna kompatibilnost

Suradnja s Quatro konverterima; Podrška za DVB-T/T2, DVB-S/S2, DAB, FM standarde

Konstrukcija kućišta

Metalno kućište s visokim koeficijentom oklapanja; F-konektori (ženski)

Primjena

Izgradnja zajedničkih antenskih instalacija; Razdjeljivanje signala na 4 RTV-SAT završne utičnice

Instalacijski zahtjevi

Preporučuje se korištenje završnih otpornika od 75 Ω na neiskorištenim izlaznim portovima

Fizički parametri

Dimenzije uređaja: 148 x 121 x 45 mm; Neto težina: 0.29 kg

Radni uvjeti

Rad u zatvorenim prostorima; Radna temperatura: -20°C do +50°C

Proizvođač / Jamstvo

Marka: SIGNAL; Jamstveni rok: 2 godine (24 mjeseca)

Logika hardverskog upravljanja

Uređaj koristi napredni procesor za prebacivanje (Hardware Switching Logic), koji u stvarnom vremenu analizira upravljačke signale koji dolaze iz satelitskih tunera. Ova logika se temelji na detekciji istosmjernog napona (13V za vertikalnu polarizaciju, 18V za horizontalnu) i signala frekvencije 22 kHz (aktivacija gornjeg SAT pojasa). Sustav osigurava trenutno prebacivanje između četiri ulazne polarizacije s Quatro konvertera bez kašnjenja i smetnji u prijenosu MPEG-2/4/HEVC toka. Hardverska implementacija upravljačkih protokola jamči 100% stabilnost i potpunu transparentnost za DiSEqC signale, što omogućuje nesmetanu suradnju sa svakim dekoderom dostupnim na tržištu, uključujući najmodernije 4K prijamnike.

Sadržaj

1x Multiswitch MRP-504

1x Mrežno napajanje 18V/1A

1x Korisnički priručnik

Dimenzije, Težina

Dimenzije proizvoda: 45 x 148 x 121 mm (Dub. x Šir. x Vis.)

Dimenzije pakiranja: 30 x 340 x 135 mm (Dub. x Šir. x Vis.)

Težina proizvoda: 290 g

Težina s pakiranjem: 564 g
