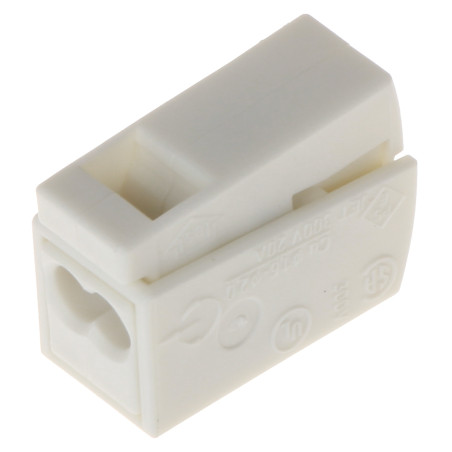

Valaisinliitin 3-napainen jousiliitin lampuille ja kattokruunuille valkoinen

Malli: WAGO WAGO-224-112*P100

EAN: 6931240091685 SKU: 931091689

• Liitin on tarkoitettu monisäikeisen ja yksisäikeisen johtimen liittämiseen
• Innovatiivinen jousiliitin, joka poistaa kiristystarpeen
• Mahdollisuus yhdistää eri poikkipinta-alaisia johtimia
• Sisäänrakennettu mittausaukko jännitteen testaamiseen
• Kotelo valmistettu palonkestävistä materiaaleista
• Kompaktit mitat, ihanteellinen valaisinrasioihin
• Tunnetun WAGO-merkin tuote
• Pakkaus sisältää 100 kappaletta liittimiä

Kuvaus

Valaisinliitin on ammattimainen ratkaisu, joka on luotu yksinkertaistamaan sähköasennustöitä valaistuksen asennuksen yhteydessä. Se on tuote, jossa yhdistyvät turvallisuus, luotettavuus ja ennennäkemätön asennusnopeus. Ainutlaatuisen rakenteensa ansiosta liitin mahdollistaa jäykkien asennusjohtimien (yksisäikeinen) ja joustavien johtimien (monisäikeinen), joita tavataan yleisimmin lampuissa, kattokruunuissa ja seinävalaisimissa, vaivattoman liittämisen.

Tuotteen käytön edut ja hyödyt:

- Ajansäästö: Johtimien asennus lampun puolelta tapahtuu ilman työkaluja, mikä on ratkaisevaa korkealla työskenneltäessä.

- Monikäyttöisyys: Mahdollisuus yhdistää eri poikkipinta-alaisia johtimia (0.5 mm² - 2.5 mm²) yhdessä elementissä.

- Liitoksen kestävyys: Jousiteknologia poistaa liitosten löystymisongelman tärinän tai lämpötilan vaihteluiden vuoksi, mikä on yleisin vikojen syy perinteisissä ruuviliittimissä.

- Kompakti muotoilu: Pienet mitat mahdollistavat liittimen sijoittamisen helposti pieniin kattorasioihin ja ahtaisiin valaisinkoteloihin.

- Paloturvallisuus: Itsesammuvista materiaaleista valmistettu rakenne ja korkealaatuinen kontakti minimoivat kipinöinnin ja asennuksen ylikuumenemisen riskin.

- Helppo diagnostiikka: Sisäänrakennettu testausaukko mahdollistaa jännitteen nopean tarkistamisen jännitteenkoettimella ilman liittimen purkamista.

- Uudelleenkäytettävyys: Liitin voidaan avata ja sulkea useita kertoja, mikä helpottaa valaistuksen modernisointia tai lampun vaihtoa tulevaisuudessa.

- Estetiikka: Valkoinen kotelo sopii täydellisesti useimpiin moderneihin valaisimiin.

- Kestävyys: Tuote kestää vanhenemisprosesseja, mikä takaa sähköisten parametrien vakauden koko rakennuksen käyttöiän ajan.

- Ammattimaisuus: Merkkiliittimien käyttö nostaa suoritetun palvelun tasoa ja rakentaa asiakkaan luottamusta asentajaan.

Valitsemalla tämän ratkaisun valitset sähköliitäntätekniikan korkeimman standardin. Tämä tuote sopii sekä ammattilaisen käsiin että harrastajalle, joka huolehtii kotinsa turvallisuudesta.

Tekniset tiedot

Käyttötarkoitus

Ammattimainen valaisinliitin, joka on suunniteltu erityisesti turvallisten ja kestävien liitäntöjen luomiseen valaistusasennuksissa. Se on ihanteellinen ratkaisu jäykkien asennusjohtimien ja valaisimien joustavien johtimien yhdistämiseen.

Rakenne

Liittimen kotelo on valmistettu palonkestävästä polyamidista, jolle on ominaista korkea mekaanisten vaurioiden ja ulkoisten tekijöiden kestävyys. Ergonominen muoto mahdollistaa liittimen helpon käsittelyn.

Sähköiset parametrit

Laite on suunniteltu toimimaan jopa 400 V nimellisjännitteellä. 24 A nimellisvirta mahdollistaa jopa laajojen valaistusjärjestelmien virransyötön ilman kontaktien ylikuumenemisen riskiä.

Johtimien poikkipinta-alat (Yksisäikeinen)

Liitin mahdollistaa kahden yksisäikeisen johtimen kytkemisen asennuspuolelta, joiden poikkipinta-ala on 1.0 mm² - 2.5 mm². Tämä tarjoaa suurta joustavuutta syöttölenkkien luomisessa.

Johtimien poikkipinta-alat (Monisäikeinen)

Vastaanottimen (lampun) puolella liittimessä on oma liitin monisäikeisille johtimille, joiden poikkipinta-ala on 0.5 mm² - 2.5 mm². Tämä mahdollistaa ohuiden johtimien suoran kytkemisen ilman pääteholkkeja.

Liitinteknologia

Hyödyntää edistynyttä jousijärjestelmää, joka takaa jatkuvan puristusvoiman johtimen ja virtakiskon välillä. Tämän ansiosta liitos kestää tärinää, iskuja ja lämpötilan vaihteluita.

Napojen määrä

Tämä on 1-napainen liitin, mikä tarkoittaa, että sitä käytetään yhden potentiaalin (esim. vaihe tai nolla) yhdistämiseen. Selkeä rakenne minimoi virheiden riskin asennuksen aikana.

Liitintyyppi

Varustettu 3 liitäntäpisteellä sekajärjestelmässä: kaksi PUSH WIRE -liitintä jäykille johtimille ja yksi CAGE CLAMP -liitin joustaville johtimille.

Asennus ja käyttö

Jäykkien johtimien asennus tapahtuu yksinkertaisesti työntämällä ne sisään. Monisäikeisen johtimen kytkeminen vaatii vain liittimen kotelon puristamista, mikä avaa liittimen ja mahdollistaa johtimen sisäänviennin.

Käyttöolosuhteet

Liitin on suunniteltu toimimaan laajalla lämpötila-alueella, mikä takaa sen luotettavuuden sekä viileissä tiloissa että kuumenevissa valaisinkoteloissa.

Turvallisuus ja diagnostiikka

Kotelon yläosassa on erityinen mittausaukko, joka mahdollistaa jännitteen turvallisen tarkistamisen tavallisella jännitteenkoettimella ilman piirin avaamista.

Värit ja estetiikka

Kotelon valkoinen väri tekee liittimestä huomaamattoman vaaleiden valaisimien sisällä, mikä parantaa koko asennuksen estetiikkaa.

Määrä pakkauksessa

Tuote toimitetaan pahvipakkauksessa, joka sisältää 100 liitintä. Tämä on ihanteellinen määrä ammattimaisille sähköasentajille.

Takuu ja kestävyys

Tuotteella on 2 vuoden takuu, mutta sen todellinen kestävyys oikein suoritetussa asennuksessa lasketaan kymmenissä vuosissa.

Sisältö

100x Valaisinliitin WAGO-224-112

Mitat, Paino

Tuotteen mitat: 10 x 21 x 16 mm (Syv. x Lev. x Kork.)

Pakkauksen mitat: 60 x 110 x 85 mm (Syv. x Lev. x Kork.)

Tuotteen paino: 2 g

Paino pakkauksen kanssa: 241 g
